4.3.22. 蓝牙驱动调试指南

• X5 EVB 开发板使用 RTL8852BS 模组，支持 Wi-Fi 和 Bluetooth 功能。

  • RTL8852BS 模组的 Wi-Fi 功能调试请参考 Wi-Fi驱动调试指南。

  • 蓝牙模块接口为UART接口，支持的协议分为 H4/Three-wire(H5)。

4.3.22.1. 概述

• 本章主要讲述 Bluetooth 的适配和使用方法，以 RealTek（瑞昱）系列的 UART Bluetooth RTL8852BS 为例。

• 主要内容包含: 原理图确认、内核配置、DTS 配置 和 Bluetooth 使用以及常见问题。

4.3.22.2. RealTek RTL8852BS 移植

原理图确认

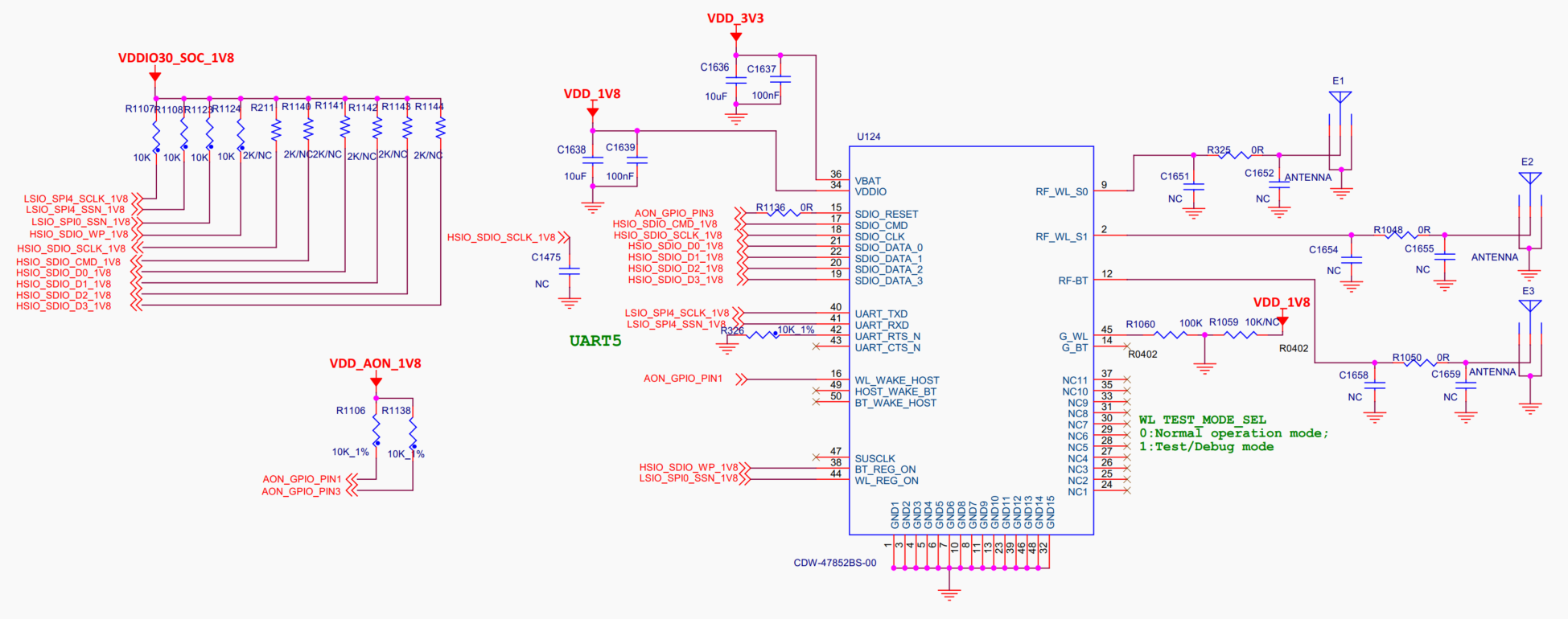

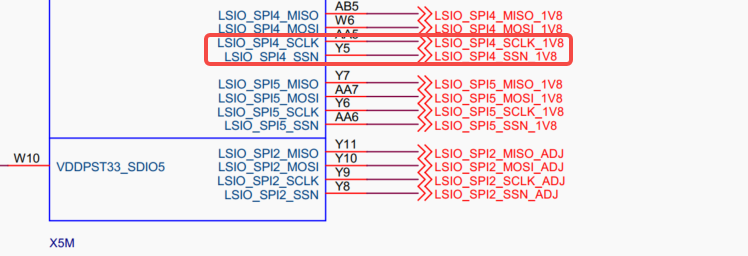

X5 RTL8852BS 的部分原理图如下：

RTL8852BS Bluetooth 模组工作的条件，需要硬件满足以下几个条件:

• 供电：模组有两路供电，其中 VDD_3V3 为主电源，VDD_1V8 为 IO 上拉电源。


• 使能：要能正常工作，需要 BT_REG_ON 给高电平，目前硬件上电上拉为高电平，故设备树中不需要配置。


• 时钟：40MHz 的时钟输入模组可以内部生成，不需要外部单独输入该信号。


• 通信：模组 Bluetooth 的通信通过 UART ，其中 UART_TXD UART_RXD 为 UART 的 2 条数据线。


注意：
1.EVB为了保持接口和功能多样性，Bluetooth的 UART 接口并没有接流控，产品设计时建议接流控，不接流控可能会导致音频传输过程中出现音频卡顿、音质下降等问题。

内核配置

进入到 BSP 的build目录下，执行 ./xbuild.sh boot menuconfig 进行内核功能配置。

配置命令

执行 ./xbuild.sh boot menuconfig 会启动一个基于文本的菜单界面。使用键盘上的方向键导航菜单。按 Enter 键进入子菜单或修改配置选项。完成配置后，选择Save菜单项来保存你的配置。

配置选项

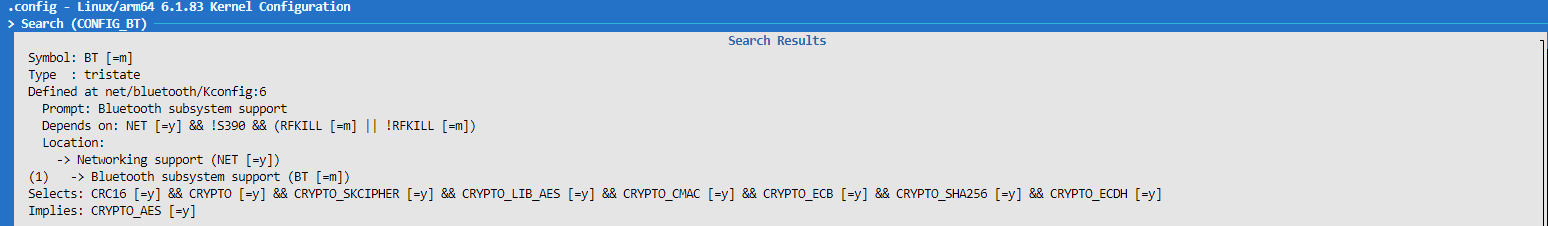

1.配置内核选项CONFIG_BT=m

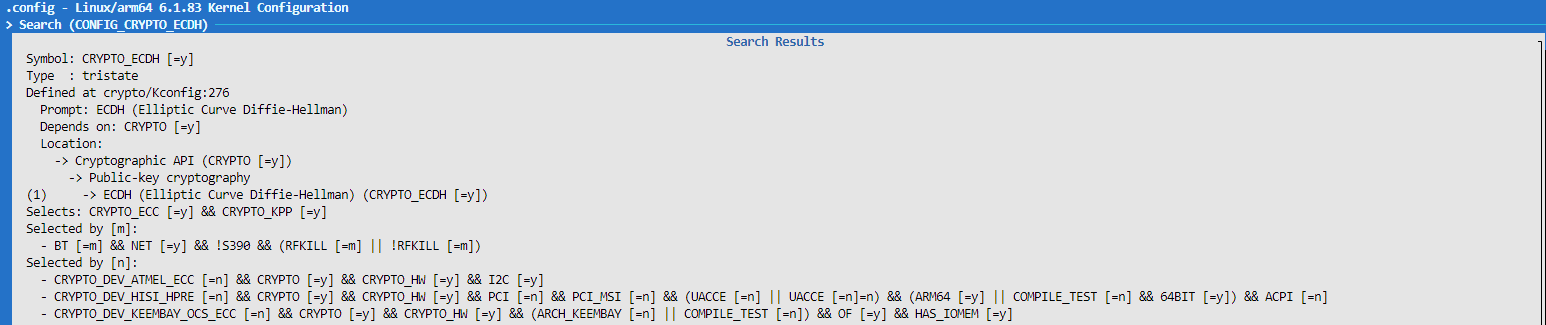

2.配置内核选项CONFIG_CRYPTO_ECDH=y

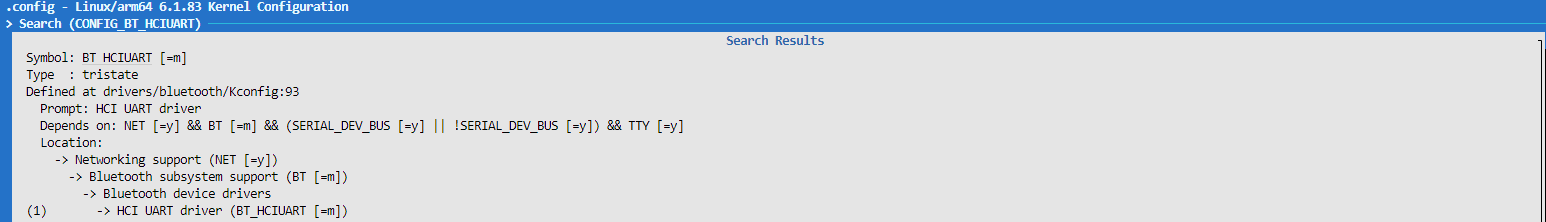

3.配置内核选项CONFIG_BT_HCIUART=m

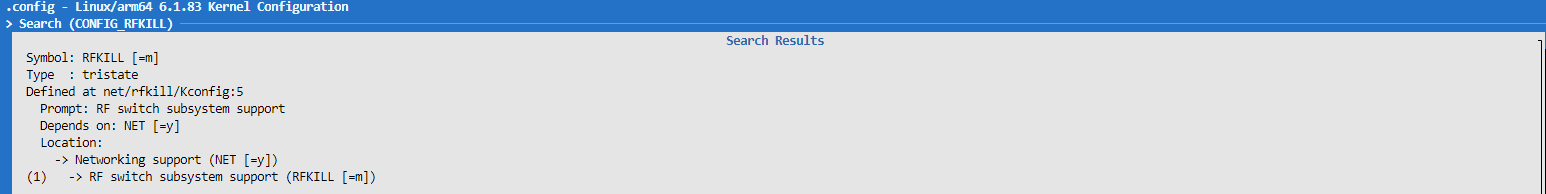

4.配置内核选项CONFIG_RFKILL=m

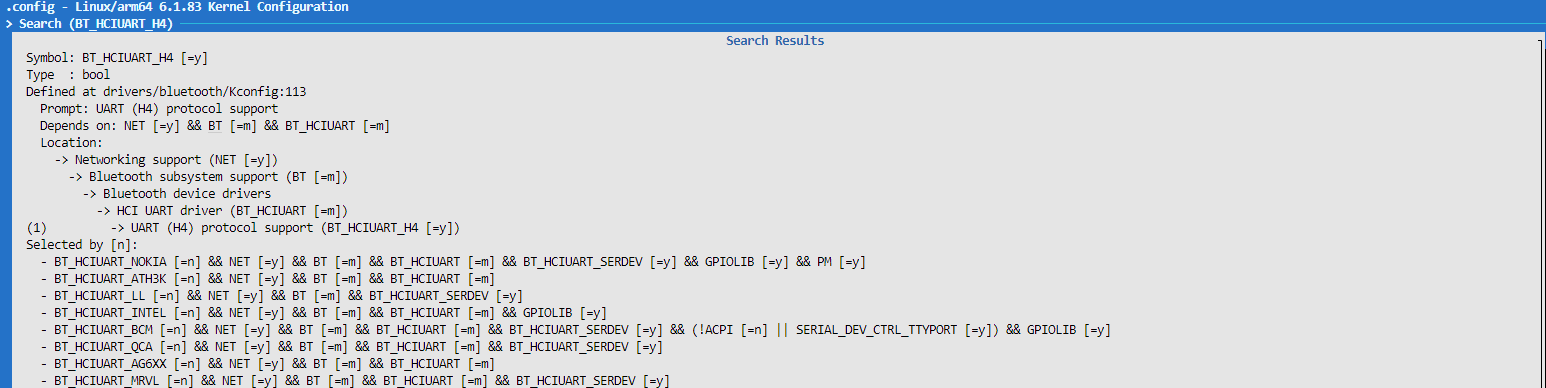

5.配置内核选项BT_HCIUART_H4=y

DTS 配置

确认 DTS 配置

确认 RTL8852BS Bluetooth 使用的是哪一个 UART 控制器，方法如下:

1. 根据原理图连接和设备树pinmux-func.dtsi可知,管脚 LSIO_SPI4_SCLK 对应的管脚复用配置为 pinctrl_uart5。

   pinctrl_uart5: uart5grp {
   	horizon,pins = <
   		LSIO_SPI4_SCLK  LSIO_PINMUX_2 BIT_OFFSET0  MUX_ALT2 &pconf_drv_pu_ds2_1v8
   		LSIO_SPI4_SSN   LSIO_PINMUX_2 BIT_OFFSET2  MUX_ALT2 &pconf_drv_pu_ds2_1v8
   	>;
   };


2. 进一步查看 x5.dtsi 文件中 pinctrl_uart5 节点的配置，确认其使用的控制器为 serial@341a0000，标签为 uart5。

   uart5: serial@341a0000 {
       compatible = "snps,dw-apb-uart";
       status = "disabled";
       reg = <0x341a0000 0x10000>;
       reg-shift = <2>;
       clocks = <&hpsclks X5_LSIO_UART5_CLK>,
               <&hpsclks X5_LSIO_UART5_PCLK>;
       clock-names = "clk","apb_pclk";
       interrupt-parent = <&gic>;
       interrupts = <GIC_SPI 70 IRQ_TYPE_LEVEL_HIGH>;
       resets = <&socrst LSIO_UART5_RESET>;
       broken-auto-flow-control;
       pinctrl-names = "default";
       pinctrl-0 = <&pinctrl_uart5>;
       dw-uart,dma-cyclic;
   };


3. 想让控制器 serial@341a0000 正常工作，只需将板级 DTS 配置中引用 &uart5 标签，配置status = “okay”;即可。

   &uart5 {
       status = "okay";
   };


编译烧录

• 保存配置后，需要重新编译./mk_boot.sh编译内核镜像，fastboot.exe flash boot boot.img烧录 boot.img 。

• 然后使用 adb 将 hci_uart.ko、bluetooth.ko、btrtl.ko 和 rfkill.ko 上传到文件系统，adb的使用请参考 使用 adb。

驱动加载调试

1. 确认管脚复用配置

• 进入系统后，使用 hb_gpioinfo 命令检查原理图管脚 LSIO_SPI4_SCLK 和 LSIO_SPI4_SSN 的复用配置是否正确。

• 确认结果显示为 uart5grp 功能，配置无误。

• 以下是 hb_gpioinfo 命令的部分输出示例：

gpiochip4 - 32 lines: @34120000.gpio: @379-410
    [Number]                [Mode]  [Status]  [GpioName]       [PinName]          [PinNum]   [PinFunc]
    line  0:        unnamed input                             LSIO_UART7_RX         379      lsio_gpio0_0
    line  1:        unnamed input                             LSIO_UART7_TX         380      lsio_gpio0_1
    ......
    line 28:        unnamed input                             LSIO_SPI4_SCLK        407      uart5grp
    line 29:        unnamed input                             LSIO_SPI4_SSN         408      uart5grp

2. 加载驱动

• 使用 insmod 分别加载 RTL8852BS Bluetooth 所需的驱动。

  • 使用 insmod rfkill.ko 加载无线设备的管理模块。

  • 使用 insmod bluetooth.ko 加载蓝牙核心协议栈模块。

  • 使用 insmod btrtl.ko 加载 Realtek 蓝牙固件加载模块，用于初始化 Realtek 蓝牙芯片的固件。

  • 使用 insmod hci_uart.ko 加载 HCI UART 驱动模块，支持通过串口与蓝牙硬件通信。

初始化程序编译和固件配置

程序编译

对于使用 UART 接口的蓝牙，Realtek 提供 rtk_hciattach 工具进行蓝牙控制器的初始化。

• 1.修改 Makefile 中的工具链 CROSS_COMPILE 指定 X5使用的工具链。

  git diff Makefile
  diff --git a/Makefile b/Makefile
  index 207f808..d24dcf6 100755
  --- a/Makefile
  +++ b/Makefile
  @@ -1,4 +1,5 @@
  CFLAGS := -Wall -g
  +CROSS_COMPILE := /opt/arm-gnu-toolchain-11.3.rel1-x86_64-aarch64-none-linux-gnu//bin/aarch64-none-linux-gnu-


• 2.蓝牙模块初始化过程需要加载固件文件，对于 UART 接口的可在 rtb_fwc.c 中定义固件文件所在的目录。 默认路径如下：

  #define FIRMWARE_DIRECTORY "/lib/firmware/rtlbt/"
  #define BT_CONFIG_DIRECTORY "/lib/firmware/rtlbt/"


• 3.执行 make 编译后生成 rtk_hciattach 可执行程序。

• 4.将交叉编译生成的 rtk_hciattach 使用 adb 将上传到板端文件系统 /usr/bin/。

• 5.从厂商获取的蓝牙固件和配置 rtl8852bs_config、rtl8852bs_fw 使用 adb 将上传到板端文件系统 /lib/firmware/rtlbt/。

注意：
1.对于 Realtek 厂商的 UART 蓝牙，应使用 Realtek 提供的 rtk_hciattach 源码进行编译生成，避免使用 BlueZ 编译的 hciattach。

4.3.22.3. FCS960K 移植

原理图及编译烧录

• 参考Wi-Fi 驱动调试指南 中FCS960K移植一节，了解原理图、内核配置、DT 配置 和 编译烧录等相关内容

初始化程序

FCS960K 蓝牙模块通过下面的指令完成注册：

hciattach -s 1500000 /dev/ttyS5 any 1500000 noflow

4.3.22.4. Bluetooth 使用

状态确认

FCS960K 和 RTL8852BS 蓝牙完整的初始化流程集成在/etc/init.d/bt_init.sh脚本中。

在运行前，先查看一下当前设备上以下文件是否都存在。

需要确认的初始化程序如下：

/usr/bin/rtk_hciattach
/usr/bin/hciattach

需要确认的固件配置如下：

/lib/firmware/rtlbt/rtl8852bs_config
/lib/firmware/rtlbt/rtl8852bs_fw

需要确认的BlueZ程序如下：

/usr/bin/dbus-daemon
/usr/bin/bluetoothctl
/usr/bin/hciattach
/usr/bin/hcitool
/bin/hciconfig
/usr/bin/hcitool

执行cd /lib/modules/$(uname -r)跳转到内核模块目录，确认驱动模块如下：

kernel/drivers/bluetooth/btrtl.ko
kernel/drivers/bluetooth/hci_uart.ko
kernel/net/rfkill/rfkill.ko
kernel/net/bluetooth/bluetooth.ko

初始化

• 执行 /etc/init.d/bt_init.sh 可以完成蓝牙的初始化。

注意： 蓝牙的初始化脚本只能初始化一次

配对连接

以下步骤介绍如何通过 bluetoothctl 交互界面完成蓝牙设备的配对和连接。

1. 进入蓝牙配置界面

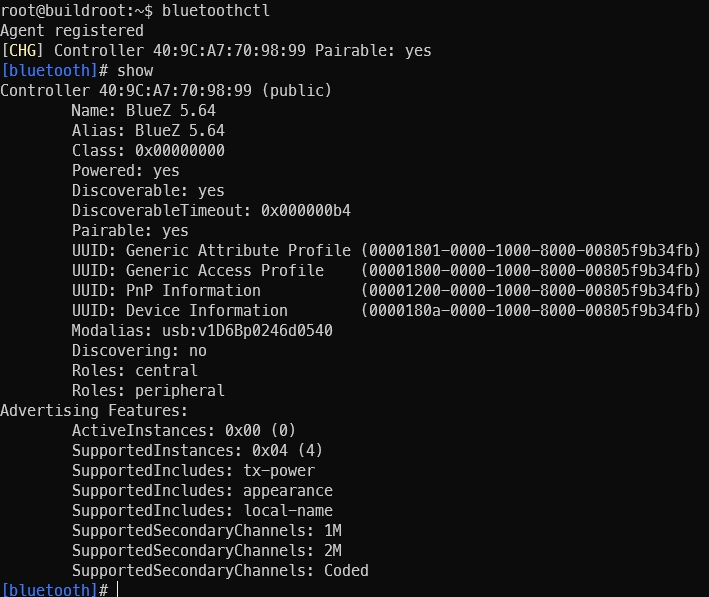

• 执行 bluetoothctl 进入交互模式，系统将显示蓝牙控制器的 MAC 地址及其当前状态（通常为可配对状态）。

• 执行 show 命令查看蓝牙详细信息，重点关注 powered 和 discoverable 状态。



2. 启用蓝牙功能

• 执行 power on 命令启用蓝牙功能。



3. 设置蓝牙为可发现状态

• 执行 discoverable on 命令，使蓝牙设备可被附近设备发现。

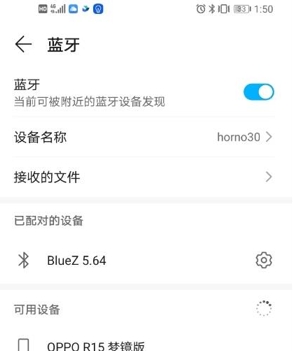

• 此时，使用手机或电脑扫描蓝牙设备，即可发现名为 BlueZ 5.64 的蓝牙设备。



4. 扫描附近蓝牙设备

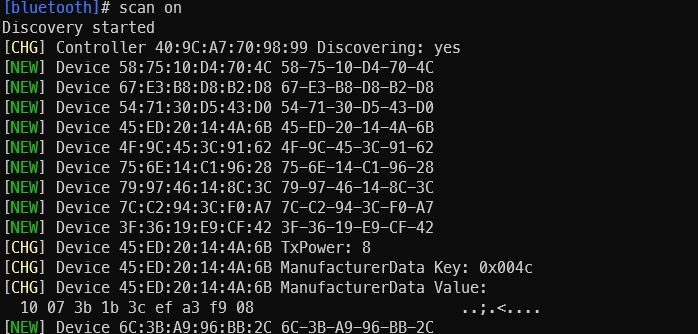

• 执行 scan on 命令开启主动扫描，系统将周期性显示附近蓝牙设备。

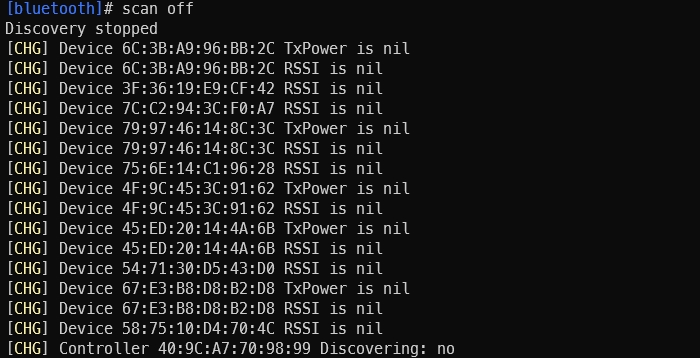

• 执行 scan off 命令关闭扫描，并汇总显示已发现的设备。





5. 配对其他蓝牙设备

然后就是和其他蓝牙的配对：

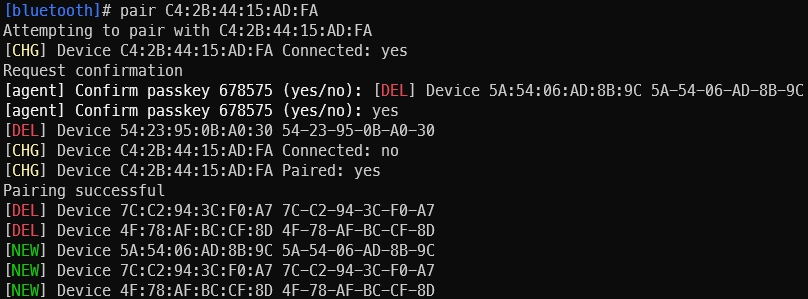

• 执行 pair [targetMAC] 命令启动配对，根据提示输入 yes，并在对端设备上确认配对。

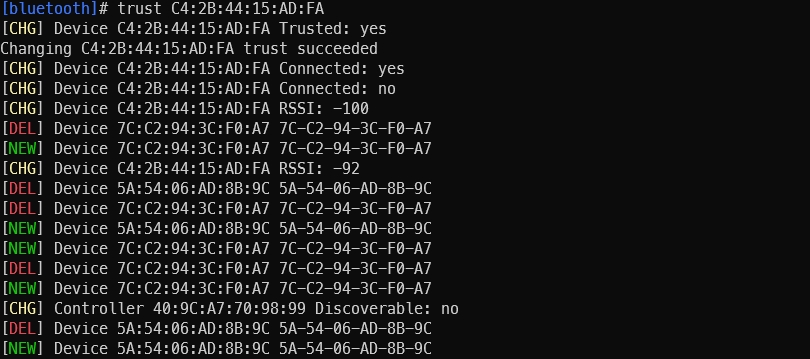

• 配对成功后，可执行 trust [targetMAC] 命令，使设备在下次连接时自动配对。



6. 测试蓝牙设备连接

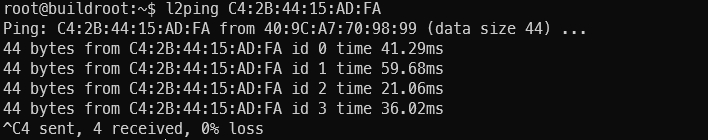

• 使用 l2ping 命令测试蓝牙设备的网络连接。



总结

通过以上步骤，您已完成蓝牙设备的扫描、配对和连接测试。如需了解更多功能，请参考 BlueZ 官网 的官方文档。

4.3.22.5. 常见问题

执行 /etc/init.d/bt_init.sh 进行 RTL8852BS 蓝牙初始化时失败

1.驱动未加载导致的蓝牙初始化失败

• 现象：蓝牙串行协议（HCI UART）在初始化时失败。

  Realtek Bluetooth ERROR: Can't set line discipline 22, Invalid argument
  Realtek Bluetooth ERROR: Can't initialize devicce 22, Invalid argument


• 分析：没有加载驱动hci_uart驱动。

• 解决方法：使用modprobe hci_uart加载驱动后，然后再执行 /etc/init.d/bt_init.sh 进行蓝牙初始化。

2.固件使用错误导致的蓝牙初始化失败

• 现象：蓝牙设备在进行数据传输时出现了顺序错误或数据包丢失。

  Realtek Bluetooth :Enable host hw flow control
  Realtek Bluetooth :h5_hci_reset: Issue hci reset cmd
  Realtek Bluetooth ERROR: Out-of-order packet arrived, got(7)expected(0)
  Realtek Bluetooth ERROR: Out-of-order packet arrived, got(7)expected(0)


• 分析：使用了开启蓝牙硬件流控的固件，但是硬件设计上没有接流控。

• 解决方法：向厂商获取不开启流控的固件即可，然后再执行 /etc/init.d/bt_init.sh 进行蓝牙初始化。

蓝牙默认名字及修改方法

• ubuntu 文件系统中使用的默认名字是 ubuntu，buildroot 文件系统中使用的默认的名字是 BlueZ X.YZ，X.YZ 对 BLUEZ的版本号。

• 修改蓝牙默认名字时修改配置文件/etc/bluetooth/main.conf中的 [General] 对应的Name字段即可。

  [General]
  Name = hobot
