3.18. sample_trustzone 使用说明

3.18.1. 功能概述

sample_trustzone 分别完成了 TA 和 CA 的简单示例代码，用户可以通过 sample_ta 和 sample_ca 了解如何创建并使用 TA 和 CA 进行命令交互操作。

sample_ta 添加三条自定义命令，分别处理整型和字符串类型数据

数据自加命令 TA_SAMPLE_CMD_INC_VALUE : 由 TA 将传入的数值加 1，并返回给 CA
数据自减命令 TA_SAMPLE_CMD_DEC_VALUE: 由 TA 将传入的数值减 1，并返回给 CA
字符串回显命令 TA_SAMPLE_CMD_ECHO_STR: 由 TA 将传入的字符串追加 [TA]，并回显给 CA

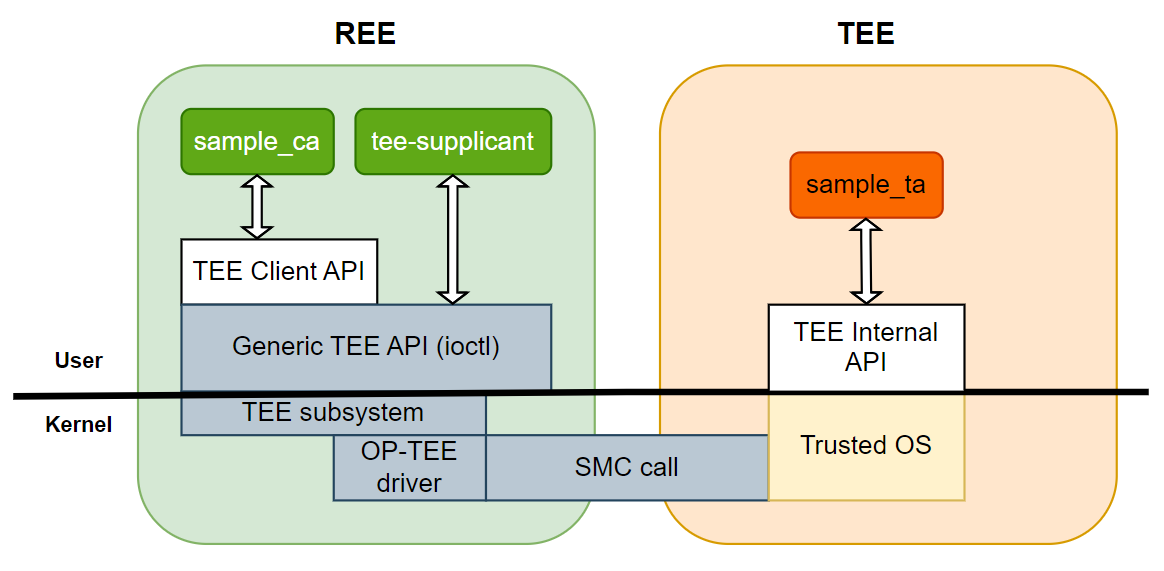

3.18.1.1. 软件架构说明

3.18.1.2. 代码位置及目录结构

代码位置 app/samples/platform_samples/sample_trustzone
目录结构

sample_trustzone
├── sample_ca
│   ├── Makefile
│   └── sample_ca.c
└── sample_ta
    ├── Makefile
    ├── include
    │   └── sample_ta.h
    ├── sample_ta.c
    ├── sub.mk
    └── user_ta_header_defines.h

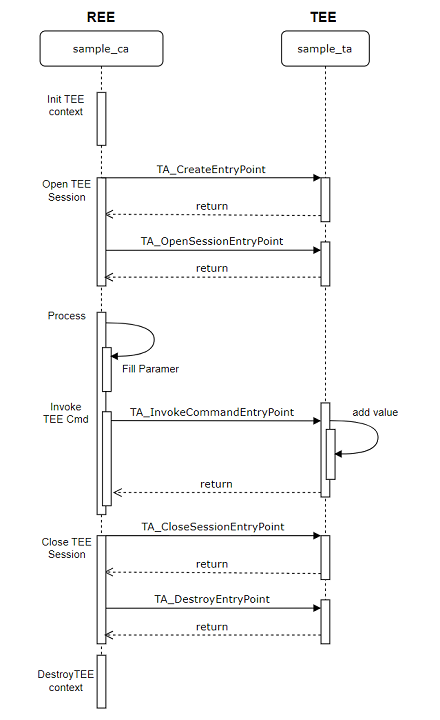

3.18.1.3. API 流程说明

3.18.2. 编译

下面分别说明 sample_ta 与 sample_ca 的编译方法

3.18.2.1. sample_ta 编译

拷贝 sample_ta 源码

注意: sample_ta 并不是直接在 plamform_samples 目录下编译，需要拷贝至 miniboot/optee/hobot_tee_devkit/ta/customer 下编译

使用如下命令

cp app/samples/platform_samples/sample_trustzone/sample_ta  miniboot/optee/hobot_tee_devkit/ta/customer/ -rf

创建 UUID

使用示例自带 UUID 可跳过此步骤

系统中允许存在多个 TA，每个 TA 需配置不同的 UUID。

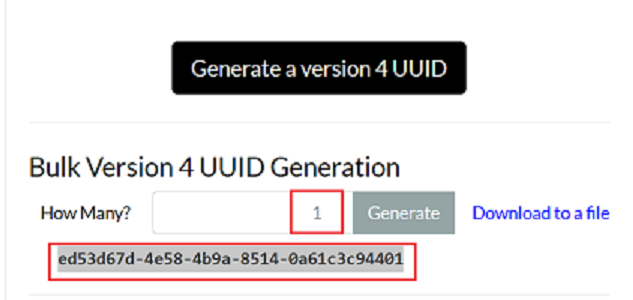

UUID 可以通过此网址生成 https://www.uuidgenerator.net/

如上所示，生成 UUID 值 ed53d67d-4e58-4b9a-8514-0a61c3c94401

配置 UUID

使用示例自带 UUID 可跳过此步骤

上一个步骤生成的 UUID，需填入以下几处源码。

路径 sample_ta/include/sample_ta.h

#define TA_SAMPLE_UUID \
	{ 0xed53d67d, 0x4e58, 0x4b9a, \
		{ 0x85, 0x14, 0x0a, 0x61, 0xc3, 0xc9, 0x44, 0x01} }

路径 sample_ta/Makefile

# The UUID for the Trusted Application
BINARY=ed53d67d-4e58-4b9a-8514-0a61c3c94401

将 sample_ta 添加到编译选项

修改 miniboot/optee/hobot_tee_devkit/ta/customer/Makefile，将 sample_ta 追加到变量 CTA_DIRS

CTA_DIRS := sample_ta

编译

在 SDK 根目录下执行命令 ./bd.sh miniboot，将自动编译 sample_ta。其编译成果物位于 miniboot/optee/hobot_tee_devkit/out/ta/sample_ta。

TA 运行程序命名规则为 [UUID].ta，根据之前步骤配置的 UUID，即 ed53d67d-4e58-4b9a-8514-0a61c3c94401.ta。

3.18.2.2. sample_ca 编译

配置 UUID

使用示例自带 UUID 可跳过此步骤

CA 是通过 UUID 指定需要调用的 TA，需要在代码中配置 TA 的 UUID。

// 匹配之前步骤配置的 TA UUID
TEEC_UUID uuid =  { 0xed53d67d, 0x4e58, 0x4b9a, \
		{ 0x85, 0x14, 0x0a, 0x61, 0xc3, 0xc9, 0x44, 0x01} };

// ...(省略部分代码)...
// 在 open session 的时候传入 UUID
res = TEEC_OpenSession(&ctx, &sess, &uuid,
			       TEEC_LOGIN_PUBLIC, NULL, NULL, &err_origin);
// ...(省略部分代码)...

编译

在 sample_ca 源码路径下执行 make 命令即可完成编译：

cd app/samples/platform_samples/sample_trustzone/sample_ca
make

详细的程序编译方式请查阅编译方法章节。

3.18.3. 部署

下面分别说明 sample_ta 与 sample_ca 的部署方法

3.18.3.1. sample_ta 部署

将上面步骤生成的 sample_ta 程序复制到 out/deploy/system/usr/lib/optee_armtz 目录。

执行 ./bd.sh system，将 sample_ta 程序打包进 system 分区。

刷写系统软件镜像后 , sample_ta 文件位于板端 : /usr/lib/optee_armtz

3.18.3.2. sample_ca 部署

刷写系统软件镜像后 , sample_ca 的可执行文件位于板端 : /app/platform_samples/sample_trustzone/sample_ca。

3.18.4. 运行

3.18.4.1. 程序运行方法

直接执行程序 ./sample_ca -h 可以获得帮助信息：

3.18.4.2. 程序参数选项说明

Usage: sample_ca [OPTIONS] [value]
Options:
  -i <value>      Increase value From TA
  -d <value>      Decrease value From TA
  -c <string>     Echo string From TA
  -h              Show this help message

选项：

i <value>: 由 TA 将传入的数值加 1，并返回给 CA
d <value>: 由 TA 将传入的数值减 1，并返回给 CA
c <string>: 由 TA 将传入的字符串追加 [TA]，并回显给 CA
h: 显示帮助信息。

3.18.4.3. 运行效果

验证数据自加命令

执行命令 ./sample_ca -i 10，将 10 传给 sample_ta。

打印 log 如下

Establish Context with OP-TEE!
Establish Session with TA!
I/TC: RPMB: Using generated key
D/TA:  TA_CreateEntryPoint:39 has been called
D/TA:  TA_OpenSessionEntryPoint:68 has been called
D/TA:  inc_value:105 has been called
I/TA: Got value: 10 from NW
I/TA: Increase value to: 11
TA incremented value to 11
Disconnect Session with TA!
D/TA:  TA_DestroyEntryPoint:50 has been called
Disconnect Context with OP-TEE!

可以看到 TA 处理并返回数据 11 给 CA

验证数据自减命令

执行命令 ./sample_ca -d 10，将 10 传给 sample_ta。

打印 log 如下

Establish Context with OP-TEE!
Establish Session with TA!
D/TA:  TA_CreateEntryPoint:39 has been called
D/TA:  TA_OpenSessionEntryPoint:68 has been called
D/TA:  dec_value:125 has been called
I/TA: Got value: 10 from NW
I/TA: Decrease value to: 9
TA incremented value to 9
Disconnect Session with TA!
D/TA:  TA_DestroyEntryPoint:50 has been called
Disconnect Context with OP-TEE!

可以看到 TA 处理并返回数据 9 给 CA

验证字符串回显命令

执行命令 ./sample_ca -c hello，将字符串传给 sample_ta。

打印 log 如下

Establish Context with OP-TEE!
Establish Session with TA!
D/TA:  TA_CreateEntryPoint:39 has been called
D/TA:  TA_OpenSessionEntryPoint:68 has been called
D/TA:  echo_str:146 has been called
I/TA: Got sting from NW: hello
TA Echo: hello[TA]
Disconnect Session with TA!
D/TA:  TA_DestroyEntryPoint:50 has been called
Disconnect Context with OP-TEE!

可以看到 TA 处理并返回字符串 hello[TA] 给 CA

3.18.5. 常见问题

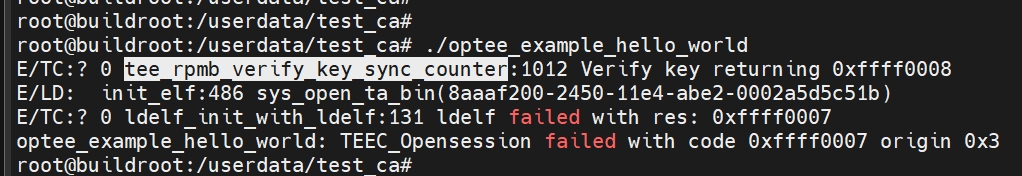

3.18.5.1. 执行 CA 程序调用 TA 提示 Verify key 错误

解决方法： TA 的加载需依赖 user root key。关于 user root key 的烧录方法，请参考 efuse
