3.21. sample_lvgl_camera 使用说明

3.21.1. 功能概述

sample_lvgl_camera 是基于 LVGL 的相机界面示例程序，用于在快速启动环境下的 MIPI 屏上演示「实时预览 + 触摸交互 + 拍照 / 录制 + 相册回放（无音频）」的完整应用链路。

该示例有如下功能：

  • 实时预览：Camera Sensor 经 VIN → ISP → VSE 输出 NV12，经 DRM 视频 plane 全屏显示。

  • 触摸 UI：LVGL 绘制半透明控件，经 DRM ARGB overlay plane 叠在预览之上；触摸走 linux evdev（不依赖 LVGL 内置 LV_USE_EVDEV）。

  • 拍照：异步 JPEG 抓拍，带时间戳水印与快门反馈。

  • 录像：硬件 H.264 编码，封装为 MP4；相册列表可浏览 / 删除。

  • 相册回放：静图默认 JPEG 硬解后在 UI 层全屏显示；视频点开后由 FFmpeg 解封装，再经 VPU 硬解 H.264 到视频层播放。

  • 状态显示：照片余量、可用存储空间；空间不足时显示 FULL 并拒绝保存 / 可自动停录。

注意：本示例面向特定产品形态 （720x1280 竖屏 MIPI LCD + 720x1280 触摸板 + SC230AI）。

3.21.1.1. 软件架构说明

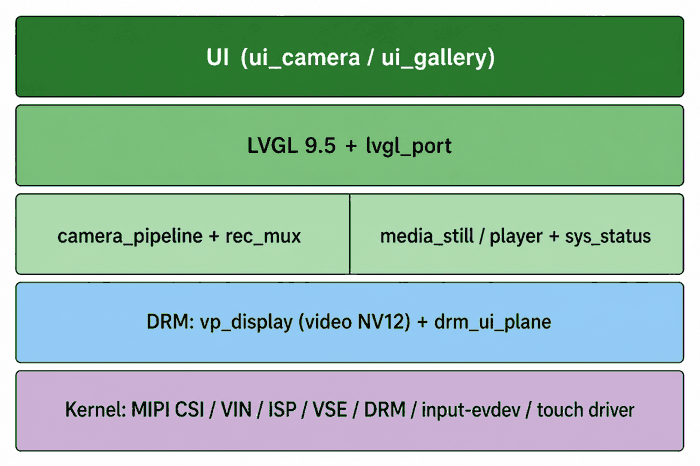

整体软件分层如下：

software_architecture_diagram

从上到下主要包含以下几个层次：

  • 应用 UI 层：ui_camera / ui_gallery，负责相机主界面、状态条、快门 / REC / 相册控件。

  • LVGL 框架层：LVGL 9.x 控件、定时器与事件循环；通过 port 层完成 flush 与输入。

  • 显示 / 输入 port：lvgl_display（ARGB8888 → DRM overlay）、lvgl_input（evdev 触摸）。

  • 相机业务层：camera_pipeline 负责预览线程、JPEG 抓拍、H.264 录像与 remux、静图 / 视频回放。

  • 多媒体与显示：VIN / ISP / VSE、编码器、vp_display 视频 plane、drm_ui_plane UI overlay。

  • 系统状态：sys_status 读取电量 （/sys/class/power_supply，有则显示，无则不显示）与可用存储空间，供状态条与存储保护逻辑使用。

显示采用双图层：

图层 典型 Plane 格式 内容
视频层 33 NV12 相机预览、相册视频 / 静图
UI 层 运行时扫描可用 ARGB overlay（常见如 40） ARGB8888 LVGL 取景 UI（奶油色边框/底栏 + 控件，支持透明混合）

3.21.1.2. 代码位置及目录结构

  • 代码位置：app/samples/platform_samples/sample_lvgl_camera

  • 目录结构：

sample_lvgl_camera/
├── Makefile
├── README.md
├── setup_lvgl.sh                      # 下载 LVGL 9.5.0 → third_party/lvgl
├── config/
│   └── lv_conf.h                      # LVGL 编译期配置（色深、裁剪功能等）
├── src/
│   ├── main.c                         # 入口、参数、主循环
│   ├── camera/
│   │   ├── camera_pipeline.c/.h       # VIN→ISP→VSE 预览 + 抓拍/录像
│   │   ├── media_still.c/.h           # JPEG / 水印 / sidecar
│   │   ├── media_player.c/.h          # 相册 MP4 硬解播放
│   │   └── rec_mux.c/.h               # annex-B H.264 → MP4
│   ├── drm/
│   │   ├── drm_ui_plane.c/.h          # UI ARGB overlay
│   │   ├── vp_display.c/.h            # 视频 DRM plane（含 overlay）
│   │   └── uthash.h                   # vp_display 用
│   ├── lvgl_port/
│   │   ├── lvgl_display.c/.h          # LVGL → DRM ARGB flush
│   │   └── lvgl_input.c/.h            # linux evdev + 板级校准
│   ├── system/
│   │   └── sys_status.c/.h            # 轮询电量、温度、存储；UI 显示空间（FULL/xxMB/xxGB），有 capacity 时附带电量%
│   └── ui/
│       ├── ui_camera.c/.h             # 相机界面 + 快门反馈
│       └── ui_gallery.c/.h            # 相册
└── third_party/lvgl/                  # LVGL 源码（setup_lvgl.sh 后生成）

编译时还会链接同级目录：

  • platform_samples/utils/*.c

  • platform_samples/vp_sensors/**（Sensor 配置表）

3.21.1.3. API 流程说明

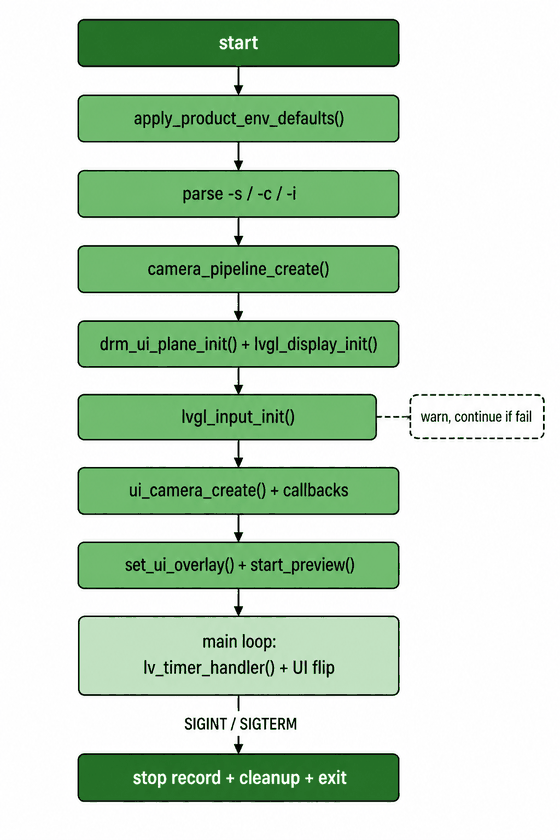

api_flow_diagram

典型启动流程：

  1. apply_product_env_defaults()：应用默认的环境变量（旋转、边框、触摸偏移等）。

  2. 解析命令行 -s / -c / -i。

  3. camera_pipeline_init()：创建 Sensor 通路、启动 VSE 取流线程、初始化 MIPI DRM 视频层。

  4. drm_ui_plane_init() + lvgl_display_init()：创建 UI overlay 与 LVGL display。

  5. lvgl_input_init()：打开触摸设备并注册 pointer indev（失败仅告警，仍可无触摸运行）。

  6. ui_camera_create()：创建相机界面并绑定抓拍 / 录像 / 相册回调。

  7. camera_pipeline_start_preview()：视频层与 UI 联动提交。

  8. 主循环：lv_timer_handler() + DRM UI flip；收到 SIGINT / SIGTERM 后停录并释放资源。

3.21.2. 环境准备

  • SC230AI模组，正确接到 MIPI CSI

  • MIPI LCD（产品默认按 720×1280 竖屏调校）

  • 触摸屏驱动已加载，存在 /dev/input/event* （产品使用的 gt9xx, 如加载驱动 modprobe gt9xx_core）

  • DRM 显示通路可用（存在 /dev/dri 相关节点）

3.21.3. 编译部署

3.21.3.1. 编译

该示例作为 SDK 工程的一部分编译，需已生成 out/deploy/system 等依赖头文件与库。

编译方式：

  • 整体编译：

# 在 SDK 根目录，整体编译
./bd.sh

# 或在 SDK 根目录，编译 platform_samples（包含 sample_lvgl_camera）
./bd.sh app

  • 仅编译本目录：

cd app/samples/platform_samples/sample_lvgl_camera
make
# 产物：./lvgl_camera

3.21.3.2. 程序部署

完成编译并部署后，可执行文件默认安装到开发板：

  • /app/platform_samples/sample_lvgl_camera/lvgl_camera

也可将本目录编译出的 lvgl_camera 手动拷贝到板端（如 /userdata），赋予执行权限：

chmod +x lvgl_camera

3.21.4. 运行

3.21.4.1. 程序运行方法

板端运行：

cd /app/platform_samples/sample_lvgl_camera
./lvgl_camera

3.21.4.2. 界面操作说明

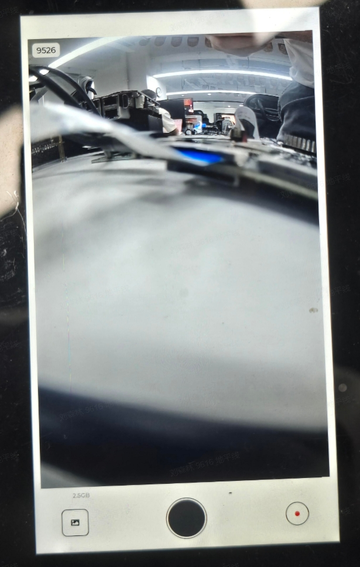

图 1　预览页（取景界面）

Preview

奶油色边框中央为实时预览；底栏从左到右为：相册、快门（大黑圆）、REC（小红圆）; 点快门保存 JPEG，再点 REC 开始 / 停止录像。

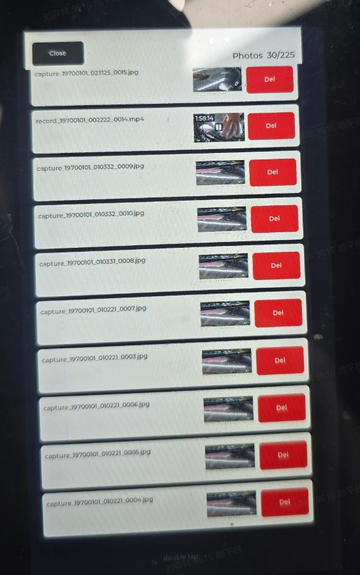

图 2　相册页

Gallery

按时间列出最近照片与视频；点条目可查看静图或播放 MP4（无声音），右侧 Del 删除，Close 返回预览。

控件 功能 输出
快门（底栏中央大黑圆） JPEG 抓拍（时间水印）+ 快门反馈 /userdata/lvgl_camera/capture_*.jpg
REC （快门旁小红圆） 开始 / 停止录像 /userdata/lvgl_camera/record_*.mp4 及附属文件
相册 列表浏览、删除、静图查看、视频播放 —

录像同名附属文件：

文件 用途
.mp4 视频本体
.poster.jpg 录像首帧封面，列表 / 起播前垫图
.a565 列表短循环动图缩略（约前 3 秒、5 fps、160×90 RGB565）
.vdur 时长（秒）文本，供列表 / 进度显示

相册删除媒体时会同步删除上述附属文件，.poster.jpg 不会作为独立相册条目显示；照片列表缩略图默认实时解码 JPEG。

3.21.4.3. 运行效果

成功运行后：

  • MIPI 屏双图层显示——底层实时预览，上层奶油色边框/底栏 UI，底栏含相册 / 拍照快门 / 录制 REC。

  • 点击 Capture 生成 JPEG；点击 REC 开始录像，再次点击停止并生成 MP4。

  • 进入相册可浏览最近媒体；点视频可硬解回放（无声音）。

  • 串口可见类似日志：Camera pipeline ready (1920x1080 -> MIPI plane 33)、sample_lvgl_camera running、lvgl_input: touch ready ...。

正常退出：在串口发送 Ctrl+C，程序停止录像并释放 DRM / LVGL 资源。
