3.20. sample_qt 使用说明

3.20.1. 功能概述

sample_qt 是一个基于 Qt + DRM eglfs 的 UI 示例程序，用于演示在芯片上通过 Qt 构建图形界面、完成图形渲染并响应输入事件的完整流程。

验证显示路径：Qt 通过 eglfs/DRM 直接渲染到屏幕，验证 DRM 显示链路是否正常工作。
验证输入路径：通过触摸屏、鼠标或键盘等输入设备与界面交互，验证输入事件是否能被 Qt 程序正确接收和处理。
参考实现：为后续在本平台上开发 Qt 图形应用提供基础工程模板和代码参考。

3.20.1.1. 软件架构说明

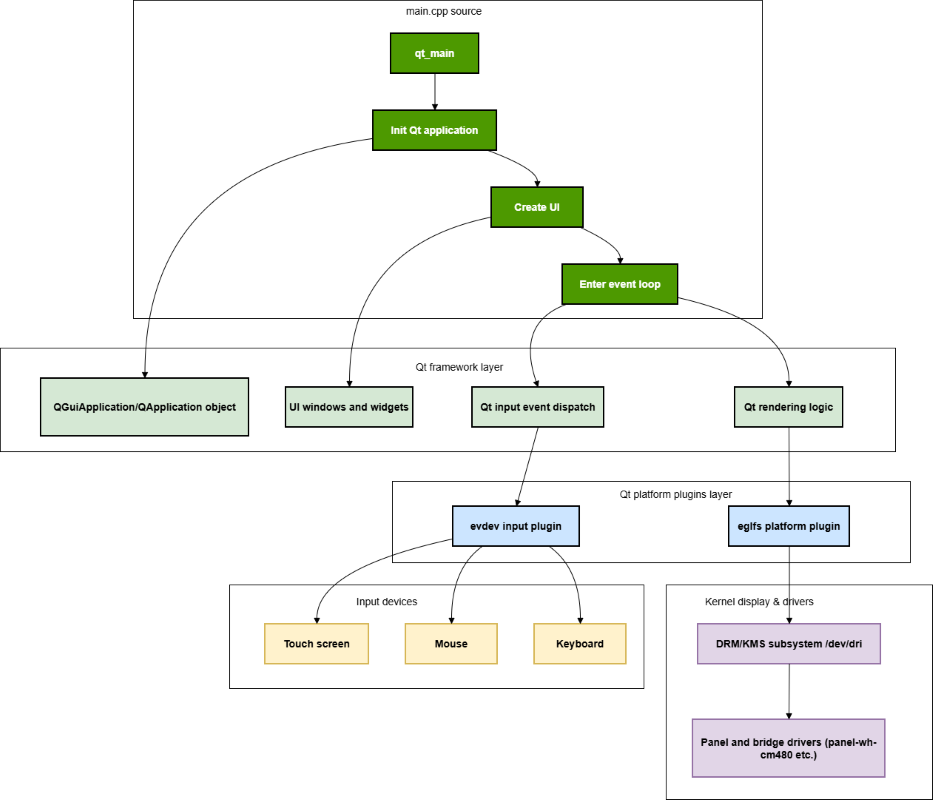

sample_qt 的整体软件架构如下图所示：

software_architecture_diagram

从上到下主要包含以下几个层次：

main.cpp 源码层：包含 qt_main、“初始化 Qt 应用”、“创建界面”、“进入事件循环”等步骤，通过这些函数依次完成 Qt 应用初始化、界面创建并最终进入事件循环。
Qt 框架层：由 QGuiApplication/QApplication 对象、界面窗口和控件、Qt 输入事件分发、Qt 渲染处理等模块组成，负责管理应用生命周期、展示界面以及处理来自用户的输入事件。
Qt 平台插件层：包含 eglfs 平台插件和 evdev 输入插件，前者将 Qt 的渲染结果输出到 DRM/KMS 提供的显示设备上，后者从输入设备中读取事件并交给 Qt 框架进行分发。
显示与输入硬件层：底部为 DRM/KMS 子系统（/dev/dri）及其下方的底层显示驱动、面板和桥接芯片驱动（如 panel-wh-cm480 等），以及触摸屏、鼠标、键盘等输入设备（/dev/input/event*），共同完成最终的图像显示和输入采集。

3.20.1.2. 代码位置及目录结构

代码位置：app/samples/platform_samples/sample_qt
目录结构：

sample_qt/
├── README.md
├── eglfs_kms_config.json
├── main.cpp
├── run.sh
└── Makefile.bak

main.cpp：Qt 应用程序入口及主要逻辑代码。
eglfs_kms_config.json：eglfs KMS 相关配置文件，用于指定输出设备、分辨率等参数（具体内容以实际文件为准）。
run.sh：在开发环境中运行示例程序的辅助脚本。
README.md：源码目录下的简要说明文档。
Makefile.bak：备份的 Makefile 文件，实际编译时需要更名为 Makefile 文件。

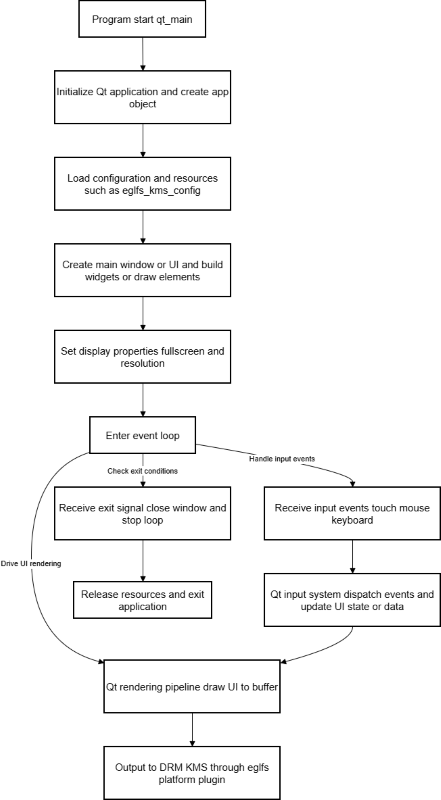

3.20.1.3. API 流程说明

本示例的典型调用流程如下：

Qt 应用初始化：
- 在 main.cpp 中创建 QGuiApplication 或 QApplication 对象，完成 Qt 运行环境的基础初始化（包括平台插件、字体、翻译等）。
界面创建和渲染：
- 创建主窗口或场景，添加基本控件或绘制元素，用于展示 Qt 渲染效果和输入响应。
- 设置窗口为全屏显示，适配当前 DRM 输出的分辨率。
平台与显示适配：
- 通过 Qt 的 eglfs 平台插件，将渲染目标绑定到 DRM framebuffer，并根据 eglfs_kms_config.json 的配置选择输出设备和模式。
事件循环与输入处理：
- 进入 Qt 主事件循环，持续从 /dev/input/event* 等设备读取输入事件（通过 Qt 输入插件完成），并分发给对应的窗口和控件。
资源释放与退出：
- 用户退出程序或系统发出退出信号时，Qt 应用退出事件循环，释放窗口和相关资源，最终正常结束进程。

如需进一步了解代码中具体函数调用关系，可以结合 main.cpp 源码和 Qt 官方文档阅读。

3.20.2. 编译部署

3.20.2.1. 编译

sample_qt 作为 BSP 工程的一部分进行编译，推荐通过 BSP 提供的编译框架完成构建：

整体编译 BSP（包括所有示例）：

./bd.sh

仅编译 app/samples/platform_samples 下的示例（包含 sample_qt）：

./bd.sh app samples/platform_samples

详细程序编译方式请查阅编译方法章节。

⚠️ 重要提醒：如需运行 sample_qt 示例，必须使用带有 QT5 支持包的根文件系统！

当前 BSP 默认提供的 rootfs 镜像（system rootfs）不含 QT5 相关库和依赖，直接刷写后 无法运行任何 Qt 程序。请务必参考 “制作 QT支持包” 一节，编译并刷写包含 QT5 支持的专用 rootfs 镜像，否则 Qt 示例将无法使用。

此外，sample_qt 源码目录中默认仅提供 Makefile.bak 文件，实际编译示例前请先重命名为 Makefile。

3.20.2.2. 程序部署

完成 BSP 编译并刷写系统软件镜像后，本示例的可执行文件会被安装到开发板的 /app/platform_samples/sample_qt 目录下：

可执行程序：/app/platform_samples/sample_qt/sample_qt

如果在开发环境中手工编译生成了可执行文件，也可以将整个 sample_qt 目录（包括必要的配置和资源文件）拷贝到开发板的 /userdata 等目录下，赋予执行权限后手动运行：

chmod +x sample_qt
./sample_qt

3.20.3. 运行

3.20.3.1. 程序运行方法

在运行本示例之前，需要先完成 DRM/eglfs 显示环境的准备工作。

确认 DRM 设备节点：

使用命令检查是否存在 /dev/dri 相关设备节点：

ls /dev/dri

如果不存在 /dev/dri 设备节点，需要先加载相关内核模块：

modprobe drm_kms_helper
modprobe vs_x5_syscon_bridge
modprobe vs_drm
modprobe panel-wh-cm480
modprobe panel-jc-050hd134
modprobe sii902x
modprobe lontium-lt8618

配置 Qt 平台插件（如有需要）：
- 本示例使用 drm eglfs 显示栈，如果系统中未默认启用 eglfs，可以在运行前设置环境变量：
```
export QT_QPA_PLATFORM=eglfs
```
确认输入设备：
- 检查触摸屏、鼠标、键盘等输入设备是否在系统中可见：
```
ls /dev/input/event*
```
在板端运行程序：
- 从安装目录直接运行：
```
cd /app/platform_samples/sample_qt
./sample_qt
```
- 也可以使用 run.sh 脚本运行：
```
./run.sh
```

3.20.3.2. 程序参数选项说明

无

3.20.3.3. 运行效果

成功运行 sample_qt 后，开发板连接的屏幕上会显示一个基于 Qt 的简单菜单界面：

界面左上角会显示提示文字：选择操作：
提示文字下方纵向排列 4 个按钮，每个按钮占一整行，按钮上的文字依次为：
- 按钮 1：提示
- 按钮 2：问候
- 按钮 3：关于
- 按钮 4：关闭
按钮采用条状布局，整体背景为深色，按钮区域为略浅的条带，并配以浅色文字，便于在屏幕上清晰辨认。

在触摸屏上点击不同按钮（或使用鼠标/触摸屏并确认）时：

当前被点击的按钮会有明显的高亮或状态变化，表示已经被选中。
程序根据按钮功能执行对应逻辑，例如：
- 点击“按钮 1：提示”显示提示信息。
- 点击“按钮 2：问候”显示问候信息。
- 点击“按钮 3：关于”显示关于信息。
- 点击“按钮 4：关闭”则退出示例程序并关闭界面。

在串口终端上，可以看到类似下面的日志输出，表明 Qt 应用已正常启动并进入事件循环：

root@buildroot:/app/platform_samples/sample_qt# ./run.sh
QStandardPaths: XDG_RUNTIME_DIR not set, defaulting to '/tmp/runtime-root'

如果屏幕能够正常显示上述菜单界面，并且点击各按钮时界面有明显响应、程序行为与按钮含义一致且日志无异常报错，即表明 sample_qt 示例运行正常。

3.20.4. 常见问题

3.20.4.1. 启动时报错找不到 DRM 设备或 Qt 平台插件

问题描述：
- 执行 ./sample_qt 后提示无法打开 DRM 设备，或提示找不到 eglfs 平台（如 “Could not find the Qt platform plugin “eglfs”” 等）。
可能原因：
- 内核未加载相关 DRM/显示驱动，导致 /dev/dri 设备节点不存在。
- Qt 运行环境未正确配置 eglfs 平台插件。

解决方法：

按“程序运行方法”章节中的步骤，检查并加载以下内核模块：

modprobe drm_kms_helper
modprobe vs_x5_syscon_bridge
modprobe vs_drm
modprobe panel-wh-cm480
modprobe panel-jc-050hd134
modprobe sii902x
modprobe lontium-lt8618

如有必要，设置 Qt 平台环境变量：
```
export QT_QPA_PLATFORM=eglfs
```
