5.17.2. Camera 调试指南

5.17.2.1. 范围

  • 本章节概述 X5 Camera Bring-Up 的流程，帮助读者快速掌握 X5 Camera 框架。

  • 说明如何新增 Camera 配置并成功点亮 Camera。

  • 各 Sensor 厂家具体实现（驱动、App、sample程序验证）与常见问题请参见下方「文档组成」中的对应章节。

5.17.2.2. 文档组成

章节 说明
Camera 调试指南 流程概览、准备工作、设备树与驱动/App 通用说明、验证概要
OmniVision Sensor Bring-Up OmniVision 系列 sensor os08c10 驱动、App 配置与程序验证
SmartSens Sensor Bring-Up SmartSens 系列 sensor sc132gs 驱动、App 配置与程序验证
Sony Sensor Bring-Up Sony 系列 sensor imx586驱动、App 配置与程序验证
Camera Sensor FAQ I2C/MCLK/MIPI/Sensor 等常见问题与排查方法

建议先通读本文掌握整体步骤与通用配置，再按所选用 sensor 厂家阅读对应分章节。

5.17.2.3. 准备工作

  • 软件资源：系统 BSP、sensor datasheet、sensor 的初始化序列。

  • 硬件资源：以 EVB 开发板为例及待适配的 Camera 模组、原理图 和pcb。

image-20240425003534337

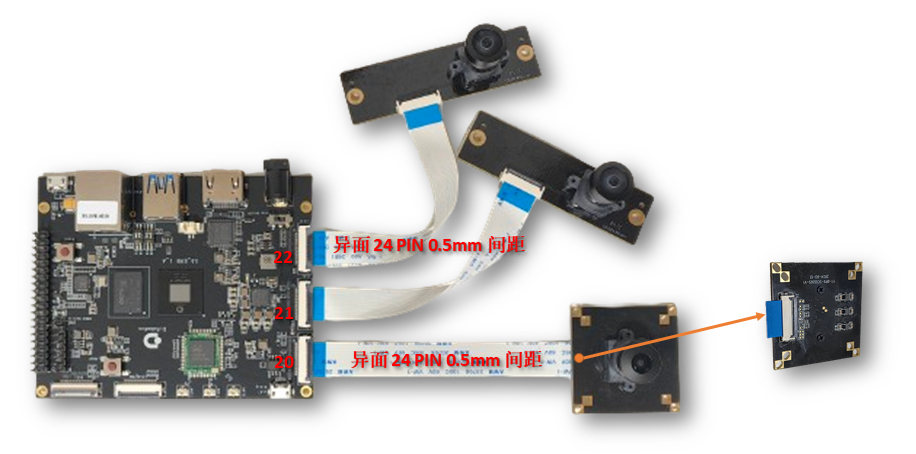

上图是 X5 EVB 开发板对应的接口，每个接口对应的相关硬件 IO 资源如下：

接口 MIPI CSI Host 最大支持 lane 数 I2C Bus Reset GPIO LPWM/PWD MCLK
20 MIPI_CSI0&1 4 lane I2C4 AON_GPIO_PIN0 - 498 LSIO_SPI5_SCLK - lpwm0 LSIO_SPI3_SCLK - mclk0
21 MIPI_CSI2 2 lane I2C2 AON_GPIO_PIN4 - 502 LSIO_SPI5_SSN - lpwm1 LSIO_SPI3_MISO - mclk2
22 MIPI_CSI3 2 lane I2C7 LSIO_GPIO1_06 - 353 LSIO_SPI5_MISO - lpwm2 LSIO_SPI3_MOSI - mclk3

X5 MIPI HOST (RX) 系统支持以下配置：

  • 单 Host 模式：每个 Host (0-3) 独立支持 2 lane

  • Lane 拼接模式：Host0+Host1、Host2+Host3 可分别拼接为 4 lane；EVB 默认 Host0+Host1 拼接，Host2/Host3 为单 Host。

5.17.2.4. 新 sensor 点亮步骤

在 X5 平台上适配新 Camera 时，需完成以下步骤（具体操作与示例见各厂家 bringup 文档）：

  1. 修改平台设备树 (dts)：按硬件设计配置 sensor 上电 GPIO、I2C、MCLK、LPWM。

  2. 添加 sensor 驱动代码：实现 sensor_module_t 的初始化/反初始化、开流/关流、上下电、增益/曝光控制等接口。

  3. 添加 camera App 代码：配置 MIPI、SIF、camera sensor、LPWM、ISP 等参数。

  4. 添加默认 camera ISP 效果库：准备 sensor_name_tuning.json，供 ISP 用例使用。

  5. 示例程序运行：用 get_vin_data / get_isp_data 查看 raw 图、帧率与 ISP 图像是否符合预期。

  6. ISP 图像调试预览：连接 hbplayer，验证驱动增益与曝光控制，搭建 ISP 调试环境。

5.17.2.5. 修改平台设备树 (dts)

设备树需根据实际硬件选择对应 dts 文件，例如：kernel/arch/arm64/boot/dts/hobot/x5-evb.dtsi。

以下是 X5 EVB 开发板MIPI_CSI0的配置情况:

//i2c 配置
&i2c4 {
        status = "okay";
};

//lpwm 配置
&lpwm0 {
        status = "okay";
        /* conflict with camera pwd gpio */
        pinctrl-names = "default";
        pinctrl-0 = <&pinctrl_lpwm0_0 &pinctrl_lpwm0_1
                        &pinctrl_lpwm0_2 &pinctrl_lpwm0_3>;
};


// dts： 在对应 vcon node 中设置 gpio，注意 vcon 端口号与 mipi rx 端口号 一 一对应
// vcon0 -- mipi_host0
// ....
// vcon3 -- mipi_host3

&mipi_host0 {
        status = "okay";
        pinctrl-names = "enable", "disable";
        pinctrl-0 = <&pinctrl_sensor0_mclk>; //mclk0
        pinctrl-1 = <&lsio_gpio0_24>;
        snrclk-idx = <0>;  //mclk index
};

&vin_vcon0 {
        status = "okay";
        /* camera sensor
         * reset gpio:	AON_GPIO0_00:	498
         * pwd gpio:	LSIO_GPIO1_00:	347
         */
        pinctrl-names = "default";
        pinctrl-0 = <&aon_gpio_0>;
        gpio_oth = <498>;   //reset gpio
        bus = <4>; //i2c4
        lpwm_chn = <0>;  //open lpwm0 - channel0
};

vcon 是 X5 用于管理 Sensor 硬件配置的 DTS 节点，需根据硬件连接配置：

  • 1. sensor GPIO 配置

  • 2. sensor I2C 配置

  • 3. sensor MCLK 配置

  • 4. sensor LPWM 配置

1. sensor GPIO 配置

  • sensor 时序控制相关 GPIO 由 vin_vcon 节点中的 gpio_oth 描述。

  • 当仅需单个 GPIO 控制时，直接指定对应的 GPIO 编号即可。可以配置如 gpio_oth = <498>;

  • 当需要多个 GPIO 进行控制时，在 gpio_oth 属性中依次列出所有 GPIO 编号。可以配置如 gpio_oth = <498 386>;

  • PinName 管脚和 gpio 编号对应关系的查看的方法参考hb_gpioinfo 工具介绍

&vin_vcon0 {
  ...
        pinctrl-names = "default";
        pinctrl-0 = <&aon_gpio_0>;
        gpio_oth = <498>;   //reset gpio
  ...
};

2. sensor I2C 配置

  • X5 I2C bus number 需要在 dts vcon 中与 MIPI RX 端口进行绑定。

  • 上面的EVB配置使用的I2C4 bus = <4>;

&i2c4 {
        status = "okay";
};

&vin_vcon0 {
        status = "okay";
  ...
        bus = <4>; //i2c4
};

3. sensor MCLK 配置

  • MCLK 为 Camera Sensor 主时钟。若由 X5 提供，需在对应 mipi_host 节点中配置 pinctrl 与 snrclk-idx。

  • 注意：MCLK 默认是 GPIO pin，使能 snrclk 或运行 camera 程序时，mipi 驱动会通过 pinctrl 切到 mclk 功能。

&mipi_host0 {
        status = "okay";
        pinctrl-names = "enable", "disable";
        pinctrl-0 = <&pinctrl_sensor0_mclk>; //mclk0
        pinctrl-1 = <&lsio_gpio0_24>;
        snrclk-idx = <0>;  //mclk index
};

4. sensor LPWM 配置

  • 当 Camera 使用 Slave Mode 时需要配置。在 DTS 中使能 LPWM 并在 vcon 中配置 lpwm_chn。

  • X5 SOC 输出触发时需要在 DTS 中启用 LPWM 功能并配置对应的 lpwm_chn，映射关系如下：

LPWM控制器 Channel 对应 Pinctrl 物理引脚 lpwm_chn
LPWM0 0 pinctrl_lpwm0_0 LSIO_SPI5_SCLK 0
1 pinctrl_lpwm0_1 LSIO_SPI5_SSN 1
2 pinctrl_lpwm0_2 LSIO_SPI5_MISO 2
3 pinctrl_lpwm0_3 LSIO_SPI5_MOSI 3
LPWM1 0 pinctrl_lpwm1_0 LSIO_SPI3_SCLK 4
1 pinctrl_lpwm1_1 LSIO_SPI3_SSN 5
2 pinctrl_lpwm1_2 LSIO_SPI3_MISO 6
3 pinctrl_lpwm1_3 LSIO_SPI3_MOSI 7
&lpwm0 {
        status = "okay";
        /* conflict with camera pwd gpio */
        pinctrl-names = "default";
        pinctrl-0 = <&pinctrl_lpwm0_0 &pinctrl_lpwm0_1
                        &pinctrl_lpwm0_2 &pinctrl_lpwm0_3>;
};

 &vin_vcon0 {
         status = "okay";
         ...
         lpwm_chn = <0>;  //open lpwm0 - channel0
 };

5. dts 验证

  • dts 配置检查可以通过 hb_gpioinfo 进行检查,详细参考hb_gpioinfo 工具介绍

  • 下面是 hb_gpioinfo 命令对 管脚复用是否配置检查的结果，查看配置结果是正确的。

# hb_gpioinfo | grep AON_GPIO_PIN0
line  0:        unnamed output                            AON_GPIO_PIN0         498      aon_gpio_0         10 mA
# hb_gpioinfo | grep LSIO_SPI5_SCLK
line  0:        unnamed input                             LSIO_SPI5_SCLK        347      pinctrl_lpwm0_0    2 mA
# hb_gpioinfo | grep LSIO_SPI3_SCLK
line 24:        unnamed input                             LSIO_SPI3_SCLK        403      lsio_gpio0_24      9 mA

dts 配置正确，并且硬件 sensor 正确连接后，手动输入命令满足 sensor 供电和 mclk ，便可以使用 i2cdetect 检测到模组的 i2c 地址。

echo 498 > /sys/class/gpio/export
echo out > /sys/class/gpio/gpio498/direction
echo 0 > /sys/class/gpio/gpio498/value
sleep 0.1
echo 1 > /sys/class/gpio/gpio498/value
# 以 host0/rx0 为例，实际需要换成对应的 mipi rx 端口
# 一般是 24M 时钟输入，以实际为例
echo 24000000 > /sys/class/vps/mipi_host0/param/snrclk_freq
echo 1 > /sys/class/vps/mipi_host0/param/snrclk_en

i2cdetect -y -r 4

  • 使用 i2cdetect 检测 sensor i2c 地址。如果检测到正确的地址，如下图所示，则表示 dts 配置正确，否则需要检查 dts 配置，或者按照 i2c 不通 步骤进行排查。

    ../../_images/5-7-3-110.png

5.17.2.6. 添加 sensor 驱动代码

不同厂家 Sensor 驱动风格不同，需统一适配到 X5 Camera 驱动框架。

驱动位置与命名

  • 源码路径：hbre/camsys/libcam/src/sensor/

  • 部署路径：编译生成的 lib<sensor_name>.so 拷贝到设备 /usr/hobot/lib/sensor/

  • 文件命名：<sensor_name>_utility.c；结构体/模块名：与 <sensor_name> 一致（如 sc132gs、os08c10、imx586 等），详见各厂家 bringup。

sensor_module_t 接口

1. sensor_module_t 命名规则

项目 命名要求 示例
文件名 <sensor_name>_utility.c sc132gs_utility.c
结构体名 <sensor_name> sc132gs
module字段 <sensor_name> "sc132gs"

2. sensor_module_t 接口实现

驱动需实现 sensor_module_t，并实现以下接口：

函数接口 功能描述 调用时机
init Sensor 初始化、Setting 下发 hbn_camera_attach_to_vin
deinit Sensor 去初始化 hbn_camera_destroy / hbn_camera_detach_from_vin
start Sensor 开流 hbn_vflow_start
stop Sensor 关流 hbn_vflow_stop
power_on Sensor 上电 hbn_camera_attach_to_vin
power_off Sensor 下电 hbn_camera_destroy / hbn_camera_detach_from_vin
aexp_gain_control 增益控制 ISP 算法调用
aexp_line_control 曝光控制 ISP 算法调用
userspace_control 用户回调控制开关（AE/AWB/AF 等） 用户控制

3. 3A 控制

对于 3A 控制，即userspace_control，X5 系统支持驱动注册和应用层回调两种方式，默认使用应用层回调函数的方式，接口定义如下：

函数 功能 传入参数
aexp_gain_control sensor 增益控制 info：sensor 总线信息
mode：sensor 运行模式；linear/hdr/pwl
again：sensor again 参数，最大4个
dgain：sensor dgain 参数，最大4个
gain_num：sensor gain 参数个数
aexp_line_control sensor 曝光控制 info：sensor 总线信息
mode：sensor 运行模式；linear/hdr/pwl
line：sensor line 参数，最大4个
line_num：sensor line 参数个数
awb_control sensor 端 awb 控制 info：sensor 总线信息
mode：sensor 运行模式；linear/hdr/pwl
rgain：sensor rgain
bgain：sensor bgain
grgain：sensor rrgain
gbgain：sensor gbgain
userspace_control hal 层各类控制开关 port：sensor 端口号
enable：使能用户回调控制开关，默认全部关闭
位定义：
- HAL_LINE_CONTROL 0x00000001
- HAL_GAIN_CONTROL 0x00000002
- HAL_AWB_CONTROL 0x00000004

关键概念

  1. vts/framelength：每帧总行数（有效行 + 消隐行），不同 sensor 命名可能不同，是计算曝光 / 行时间的核心参数。

  2. lines_per_second：每秒曝光总行数，可通过 1/每行时间 或 fps×vts 计算。

  3. gain lut 表：ISP 3A 算法输出的增益索引值与 sensor 硬件寄存器值的映射表，分为 analog gain 和 digital gain 两类，共 256 个控制点（索引 0-255）。这个映射表需要用户自己生成，后面会对不同厂家提供生成方式举例

  4. gain 倍率转换：所有 gain 索引值（X）对应的实际倍率计算公式为 2^(X/32)，控制曲线为对数型。

  5. digital_gain_max/analog_gain_max: d_gain/a_gain 最大倍率索引值。

  6. exposure_time_min/exposure_time_max： 分别为短曝光每帧最小/最大曝光行数。

  7. exposure_time_long_max：长曝光每帧最大曝光行数，HDR sensor 会用到。

  8. sensor 初始增益曝光值，供isp ae算法使用，影响前几帧图像的亮度。如果关心前几帧图像亮度需要配置，配置值为sensor setting的寄存器初始值的index值和曝光行数。

    • analog_gain_init: sensor analog gain 初始值。可选配置。

    • digital_gain_init：sensor digital gain 初始值。可选配置。

    • exposure_time_init: sensor 曝光初始值。可选配置。

  9. bayer 格式：sensor 输出的原始图像像素排列模式，核心参数包括 bayer_pattern（像素排列类型，如 RGGB/RCCC/RIrGB/RGIrB）和 bayer_start（RGGB 模式的起始像素，如 R/Gr/Gb/B），一般 sensor Spec 中有描述。

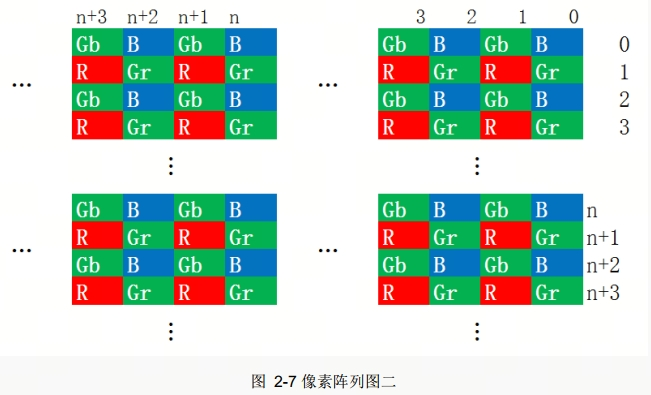

    • 在 Bayer 模式中，图像传感器的每个像素点上放置了一个滤光片，只允许特定颜色的光通过，滤光片按照特定的图案排列，以 sc230ai 中描述 bayer_start 为 B(0,0) 为例。

../../_images/image_20260105-143431.png

Gain LUT 表 生成方式

  • 为了快速生成 gain_lut 表，X5 提供了gain_table.xlsx 表格，只需要填写 C4 的 增益倍数推导寄存器值的公式，即可快速生成 gain_lut 表

  • gain_lut 表一般适用于 OmniVision 的sensor（gain控制一般以整数+小数线性组合）和Sony 的 sensor （gain控制一般以线性公式进行控制）

  • SmartSens 的sensor gain控制，一般采用的是 离散档位 + 精细调节,通常查表是最快的，不需要使用gain_table.xlsx 表格生成

  • gain_table.xlsx 表格的存放位置在系统 BSP 源码包的 hbre/camsys/libcam/src/sensor 下

驱动部署流程

  1. 执行 ./bd.sh hbre camsys/libcam 编译 sensor 库。

  2. 将 out/deploy/hbre/lib/sensor 下生成的 lib<sensor_name>.so.* 拷贝到板端 /usr/hobot/lib/sensor/。

各sensor厂家具体实现（init/start/stop/power、linear_data_init、gain_lut 生成、aexp_gain/line/userspace_control）请参见：

5.17.2.7. 添加 camera App 代码

参考 BSP 中 app/samples/platform_samples/vp_sensors，配置 MIPI、SIF、camera sensor、LPWM、ISP 等。需根据 sensor 分辨率、帧率、数据格式填写vp_sensor_config_t。

  • 源码路径：app/samples/platform_samples/vp_sensors

  • 部署：将编译得到的 get_vin_data、get_isp_data 等拷贝到设备（如 /userdata）测试。编译方法见 示例开发指南。

vp_sensor_config_t 配置项

vp_sensor_config_t 参数配置 主要包含：mipi 配置、camera sensor 配置、SIF 配置、LPWM 配置 和 ISP 配置，详细参照数据结构。

5.17.2.8. 添加默认 camera ISP 效果库

  • 板端效果库路径：/usr/hobot/lib/sensor/<sensor_name>_tuning.json

  • 可先拷贝同级目录下同分辨率的 json，将 sensor_name 改为当前 sensor 作为默认效果库。

5.17.2.9. 板端示例程序运行

5.17.2.10. ISP 图像调试预览与 2A 验证

  • 在能正常 get_vin_data / get_isp_data 后，可连接 hbplayer 预览 YUV，并使用 tuning_tool 进行 ISP 调试。详见 hbplayer 和 tuning_tool 工具使用指南。

  • 2A 验证（AE/AWB）：确认写入 Sensor 的曝光与增益寄存器符合 Spec；将 AE 切为 Manual 后设置 aGain、dGain、integrationTime，通过驱动打印或 i2ctransfer 读寄存器核对。

5.17.2.11. 小结

  • 本文为 Camera 调试的总览：准备硬件与软件资源 → 配置 dts → 实现并部署 sensor 驱动 → 配置并运行 App → 准备效果库 → 板端抓 raw/ISP 图 → ISP 预览与 2A 验证。

  • 按 sensor 厂家阅读对应分章节可得到连贯、可操作的驱动/App/验证说明；遇到 I2C、MCLK、MIPI、Sensor 等问题可查 Camera Sensor FAQ。
