5.17.4. SmartSens Sensor Bring-Up

本文以 sc132gs 为例，说明在 X5 平台上适配 SmartSens 系列 Camera Sensor 的完整流程
流程包括驱动实现、App 配置与程序验证。通用概念与 dts 配置请先阅读 Camera 调试指南。

源码位置

驱动接口实现：hbre/camsys/libcam/src/sensor/sc132gs/sc132gs_setting.c
增益表与 Setting 配置：hbre/camsys/libcam/src/sensor/sc132gs/inc/sc132gs_setting.h（gain_lut、init/stream_on/stream_off 寄存器数组）

5.17.4.1. dts配置

关于dts配置和上电和sensor的id识别验证参考修改平台设备树

5.17.4.2. 驱动

sensor_module_t 与文件命名

文件名：sc132gs_utility.c；结构体/模块名：sc132gs；库名：libsc132gs.so.1.0.0，部署到板端 /usr/hobot/lib/sensor/。
需实现的接口：init、deinit、start、stop、power_on、power_off、aexp_gain_control、aexp_line_control、userspace_control。

#ifdef CAMERA_FRAMEWORK_HBN
SENSOR_MODULE_F(sc132gs, CAM_MODULE_FLAG_A16D8);
sensor_module_t sc132gs = {
        .module = SENSOR_MNAME(sc132gs),
#else
sensor_module_t sc132gs = {
        .module = "sc132gs",
#endif
        .init = sensor_init,
        .start = sensor_start,
        .stop = sensor_stop,
        .deinit = sensor_deinit,
        .power_on = sensor_poweron,
        .power_off = sensor_poweroff,
        .aexp_gain_control = sensor_aexp_gain_control,
        .aexp_line_control = sensor_aexp_line_control,
        .userspace_control = sensor_userspace_control,
};

power_on

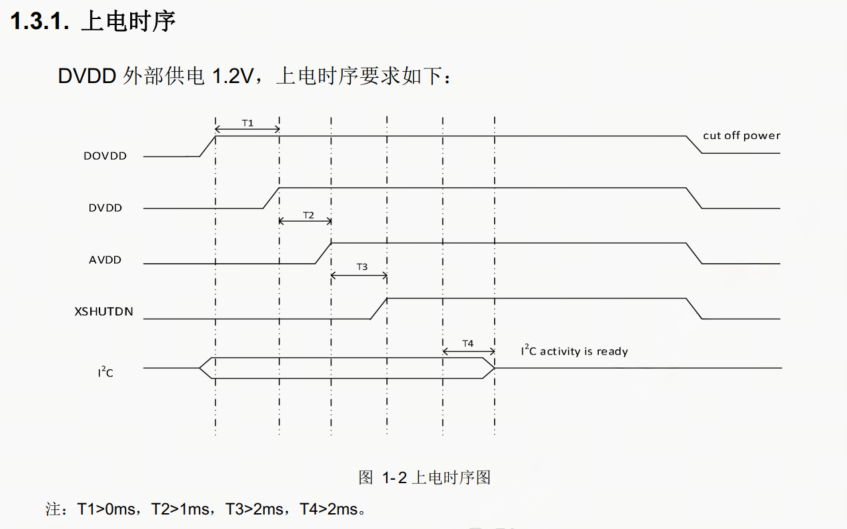

power_on 通过 X5 GPIO 控制 sensor 上电，需结合 spec 上电时序。
sensor_poweron 一般在 sensor_init 中调用，只需要控制 XSHUTDN 即可，以下为 sc132gs power_on的代码实现：

../../_images/screenshot-20260210-145501.png

int sensor_poweron(sensor_info_t *sensor_info)
{
        int gpio, ret = RET_OK;
        if(sensor_info->gpio_num > 0) {
                for(gpio = 0; gpio < sensor_info->gpio_num; gpio++) {
                        if(sensor_info->gpio_pin[gpio] != -1) {
                                ret = vin_power_ctrl(sensor_info->gpio_pin[gpio],
                                                sensor_info->gpio_level[gpio]);
                                usleep(1 * 100 * 1000);  // 100ms
                                ret |= vin_power_ctrl(sensor_info->gpio_pin[gpio],
                                                1 - sensor_info->gpio_level[gpio]);
                                if(ret < 0) {
                                        vin_err("vin_power_ctrl fail\n");
                                        return -HB_CAM_SENSOR_POWERON_FAIL;
                                }
                                usleep(100 * 1000);  // 100ms
                        }
                }
        }
        return ret;
}

power_off

power_off 通过 X5 GPIO 控制 sensor 下电，需结合 spec 上电时序。
sensor_poweroff 一般在 sensor_deinit 中调用，只需要控制 XSHUTDN 即可，以下为 sc132gs power_off 的代码实现：

int sensor_poweroff(sensor_info_t *sensor_info)
{
        int gpio, ret = RET_OK;
        if(sensor_info->gpio_num > 0) {
                for(gpio = 0; gpio < sensor_info->gpio_num; gpio++) {
                        if(sensor_info->gpio_pin[gpio] != -1) {
                                ret = vin_power_ctrl(sensor_info->gpio_pin[gpio],
                                                                sensor_info->gpio_level[gpio]);
                                if(ret < 0) {
                                        vin_err("vin_power_ctrl fail\n");
                                        return -1;
                                }
                        }
                }
        }
        return ret;
}

init

将 sensor 初始化寄存器列表通过i2c写函数写入 sensor；不同分辨率使用不同 setting 数组
sc132gs_linear_data_init 用于填充turning_data信息。
sensor_init 调用时机为 hbn_camera_attach_to_vin

int sensor_init(sensor_info_t *sensor_info)
{
        int ret = RET_OK;
        int setting_size = 0;

        ret = sensor_poweron(sensor_info);
        if (ret < 0) {
                vin_err("%d : sensor reset %s fail\n", __LINE__, sensor_info->sensor_name);
                return ret;
        }
        switch(sensor_info->sensor_mode) {
        case NORMAL_M:
                vin_info("sc132gs in normal mode\n");
                setting_size = sizeof(sc132gs_linear_init_1088x1280_60fps_setting_master) / sizeof(uint32_t) / 2;
                ret = sensor_configure(sensor_info, sc132gs_linear_init_1088x1280_60fps_setting_master, setting_size);
                if (ret < 0) {
                        vin_err("%d : init %s fail\n", __LINE__, sensor_info->sensor_name);
                        return ret;
                }
                ret = sc132gs_linear_data_init_1088x1280(sensor_info);
                if (ret < 0) {
                        vin_err("%d : linear data init %s fail\n", __LINE__, sensor_info->sensor_name);
                        return ret;
                }
                break;
        default:
                vin_err("not support mode %d\n", sensor_info->sensor_mode);
                ret = -RET_ERROR;
                break;
        }
        vin_info("sc132gs config success under %d mode\n\n", sensor_info->sensor_mode);
        return ret;
}

其中 sensor_configure 内部调用 vin_write_array 写寄存器。

deinit

deinit 一般调用于 sensor的反初始化，直接调用 power_off 下电即可。
sensor_deinit 调用时机为 hbn_camera_destroy 或者 hbn_camera_detach_from_vin。

int sensor_deinit(sensor_info_t *sensor_info)
{
        int ret = RET_OK;
        ret = sensor_poweroff(sensor_info);
        if (ret < 0) {
                vin_err("%d : deinit %s fail\n", __LINE__, sensor_info->sensor_name);
                return ret;
        }
        return ret;
}

start

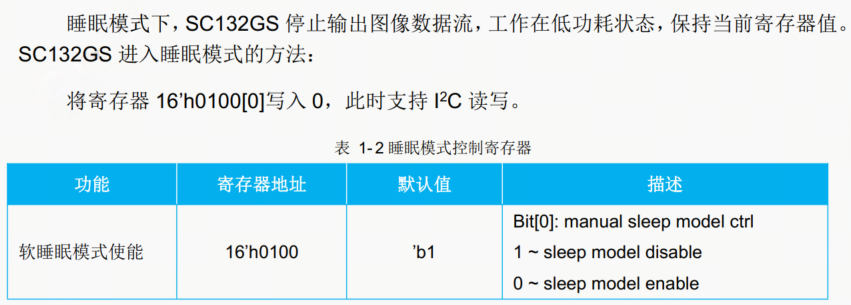

start 实现下发开流寄存器0x0100 为0x01，使 sensor 出流。
sensor_start 调用时机为上层调用 hbn_vflow_start。

../../_images/screenshot-20260210-204357.png

int sensor_start(sensor_info_t *sensor_info)
{
        int ret = RET_OK;
        int setting_size = 0;

        switch(sensor_info->sensor_mode) {
        case NORMAL_M:
        case SLAVE_M:
                setting_size = sizeof(sc132gs_stream_on_setting)/sizeof(uint32_t)/2;
                vin_info(" start linear mode, sensor_name %s, setting_size = %d\n", sensor_info->sensor_name, setting_size);
                ret = vin_write_array(sensor_info->bus_num, sensor_info->sensor_addr, 2,
                                setting_size, sc132gs_stream_on_setting);
                if(ret < 0) {
                        vin_err("start %s fail\n", sensor_info->sensor_name);
                        return ret;
                }
                break;
        }
        return ret;
}

stop

stop 实现下发关流寄存器 0x0100 为0x00，使 sensor 关流。
sensor_stop 调用时机为上层调用 hbn_vflow_stop

int sensor_stop(sensor_info_t *sensor_info)
{
        int ret = RET_OK;
        int setting_size = 0;

        setting_size = sizeof(sc132gs_stream_off_setting) / sizeof(uint32_t) / 2;
        vin_info("sensor stop sensor_name %s, setting_size = %d\n", sensor_info->sensor_name, setting_size);
        ret = vin_write_array(sensor_info->bus_num, sensor_info->sensor_addr, 2,
                        setting_size, sc132gs_stream_off_setting);
        if (ret < 0) {
                vin_err("start %s fail\n", sensor_info->sensor_name);
                return ret;
        }
        return ret;
}

ISP 配置与 linear_data_init

../../_images/screenshot-20260210-151023.png

../../_images/screenshot-20260210-145837.png

在 sc132gs_linear_data_init 中填充 tuning 参数：

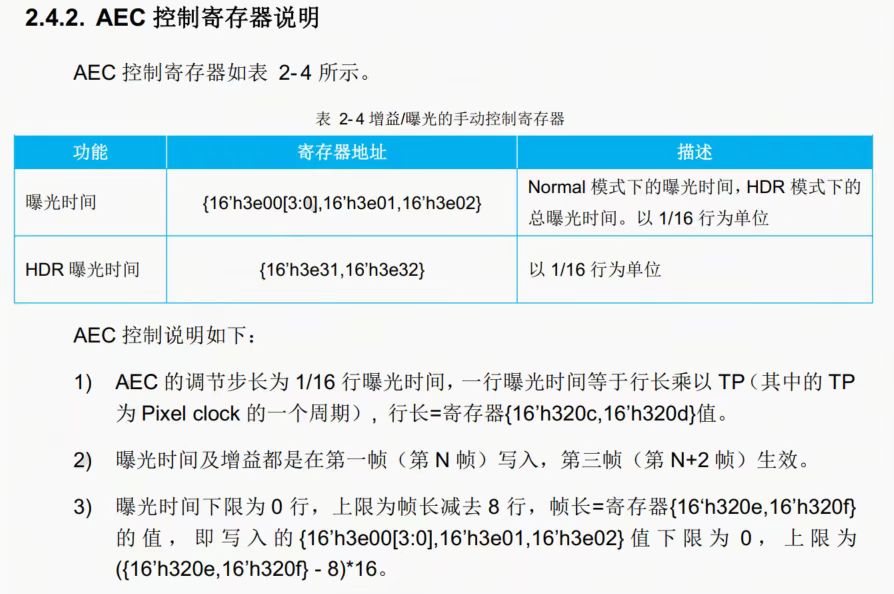

从 sensor 读 VTS（寄存器 0x320e/0x320f），计算 lines_per_second；
exposure_time_max/min、analog_gain_max、digital_gain_max；

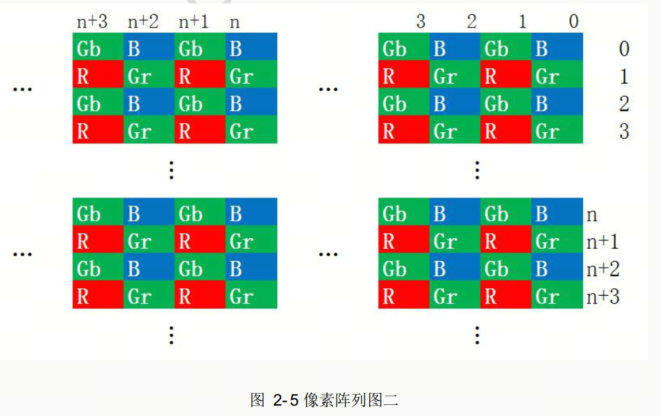

填充 bayer（sensor_data_bayer_fill、sensor_data_bits_fill）；
设置 stream_ctrl；将 again_lut 从 sc132gs_setting.h 中的 sc132gs_gain_lut 拷贝到 turning_data.normal.again_lut，再通过 ioctl 下发。

关键参数配置：

lines_per_second = vts * sensor_info->fps
exposure_time_max = vts - 8 文档中为FRM_LENGTH_LINES - 8 即 VTS - 8
analog_gain_max = 156 与 gain_lut 最大索引一致，29.34x 对应 156，参照 gain 索引值和增益倍率对照表
digital_gain_max = 159 与 gain_lut 最大索引一致，31.3x 对应 159，参照 gain 索引值和增益倍率对照表
exposure_time_min = 1 默认最小配置为 1，spec无限制
sensor_data_bayer_fill(..., 10, BAYER_START_B, BAYER_PATTERN_RGGB)；sensor_data_bits_fill(..., 12)，0,0位置BAYER_START是 BAYER_START_B，BAYER_PATTERN是RGGB，raw10格式,sensor_data_bits_fill pwl mode 才会用到，这里配置12即可

aexp_gain_control

对于 SmartSens 的sensor gain控制，一般采用的是离散档位 + 精细调节,通常查表是最快的，根据表生成直接填写 agin_lut 和 dgain_lut即可（不需要使用 gain_table.xlsx），比较方便快捷

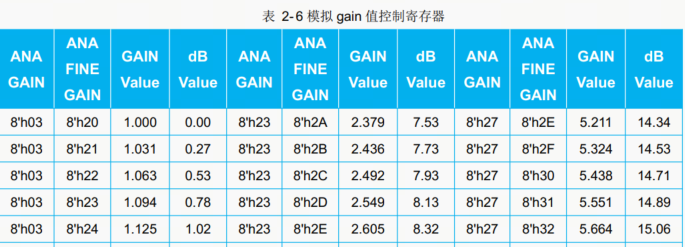

SmartSens 使用 again + dgain 两路 LUT，寄存器为 AGAIN 0x3e08/0x3e09、DGAIN 0x3e06/0x3e07。根据 ISP 下发的 again[0]/dgain[0] 索引查表.

参考文档：

../../_images/screenshot-20260116-103909.png

static int sensor_aexp_gain_control(hal_control_info_t *info, uint32_t mode, uint32_t *again, uint32_t *dgain, uint32_t gain_num)
{
        const uint16_t AGAIN_LOW = 0x3e08;
        const uint16_t AGAIN_HIGH = 0x3e09;
        const uint16_t DGAIN_LOW = 0x3e06;
        const uint16_t DGAIN_HIGH = 0x3e07;
        char ana_gain = 0, ana_fine_gain = 0;
        char dig_gain = 0, dig_fine_gain = 0;
        int again_index = 0, dgain_index = 0;

        if (mode == NORMAL_M || mode == DOL2_M) {
                if (again[0] >= sizeof(sc132gs_gain_lut)/sizeof(uint32_t))
                        again_index = sizeof(sc132gs_gain_lut)/sizeof(uint32_t) - 1;
                else
                        again_index = again[0];
                if (dgain[0] >= sizeof(sc132gs_dgain_lut)/sizeof(uint32_t))
                        dgain_index = sizeof(sc132gs_dgain_lut)/sizeof(uint32_t) - 1;
                else
                        dgain_index = dgain[0];

                ana_gain = (sc132gs_gain_lut[again_index] >> 8) & 0xFF;
                ana_fine_gain = sc132gs_gain_lut[again_index] & 0xFF;
                dig_gain = (sc132gs_dgain_lut[dgain_index] >> 8) & 0xFF;
                dig_fine_gain = sc132gs_dgain_lut[dgain_index] & 0xFF;

                vin_i2c_write8(info->bus_num, 16, info->sensor_addr, AGAIN_LOW, ana_gain);
                vin_i2c_write8(info->bus_num, 16, info->sensor_addr, AGAIN_HIGH, ana_fine_gain);
                vin_i2c_write8(info->bus_num, 16, info->sensor_addr, DGAIN_LOW, dig_gain);
                vin_i2c_write8(info->bus_num, 16, info->sensor_addr, DGAIN_HIGH, dig_fine_gain);
                if (mode == DOL2_M) {
                        vin_i2c_write8(info->bus_num, 16, info->sensor_addr, 0x3e12, ana_gain);
                        vin_i2c_write8(info->bus_num, 16, info->sensor_addr, 0x3e13, ana_fine_gain);
                        vin_i2c_write8(info->bus_num, 16, info->sensor_addr, 0x3e10, dig_gain);
                        vin_i2c_write8(info->bus_num, 16, info->sensor_addr, 0x3e11, dig_fine_gain);
                }
        } else {
                vin_err(" unsupport mode %d\n", mode);
        }
        return 0;
}

aexp_line_control

aexp_line_control这个函数是主要实现了曝光的控制，主要负责：

接收ISP 3A算法计算的下发的曝光的行数
将曝光的行数转换为sensor寄存器值
配置通过i2c下发给sensor 曝光寄存器
这里曝光寄存器为 0x3e00、0x3e01、0x3e02。

static int sc132gs_ae_set(uint32_t bus, uint32_t addr, uint32_t line)
{
        const uint16_t EXP_LINE0 = 0x3e00;
        const uint16_t EXP_LINE1 = 0x3e01;
        const uint16_t EXP_LINE2 = 0x3e02;
        char temp0 = 0, temp1 = 0, temp2 = 0;
        uint32_t sline = line;
        if (sline >= 2560) sline = 2560;

        temp0 = (sline & 0xF000) >> 12;
        temp1 = (sline & 0x0FF0) >> 4;
        temp2 = (sline & 0x000F) << 4;
        vin_i2c_write8(bus, 16, addr, EXP_LINE0, temp0);
        vin_i2c_write8(bus, 16, addr, EXP_LINE1, temp1);
        vin_i2c_write8(bus, 16, addr, EXP_LINE2, temp2);
        return 0;
}

static int sensor_aexp_line_control(hal_control_info_t *info, uint32_t mode, uint32_t *line, uint32_t line_num)
{
        uint32_t val;
        if (mode == NORMAL_M) {
                val = line[0];
                sc132gs_ae_set(info->bus_num, info->sensor_addr, val);

        } else {
                vin_err(" unsupport mode %d\n", mode);
        }
        return 0;
}

userspace_control

这里 sensor_userspace_control 用于 Gain Control 与 Exposure Control开关。
用于 hbplayer 调试时排查 flicker 或画面异常，可开关 HAL_GAIN_CONTROL / HAL_LINE_CONTROL确认问题。

static int sensor_userspace_control(uint32_t port, uint32_t *enable)
{
        vin_info("enable userspace gain control and line control\n");
        *enable = HAL_GAIN_CONTROL | HAL_LINE_CONTROL;
        return 0;
}

驱动部署

./bd.sh hbre camsys/libcam 编译。
将 out/deploy/hbre/lib/sensor/libsc132gs.so.1.0.0 拷贝到板端 /usr/hobot/lib/sensor/。

5.17.4.3. App 配置

在路径 app/samples/platform_samples/vp_sensors/sc132gs/ 中为 sc132gs 添加配置，
需配置 mipi（lane、datatype、mipiclk、linelenth、framelenth、settle）、camera（name、addr、sensor_mode、gpio、fps、width、height、format）、vin_node_attr（mipi_rx、cim_isp_flyby 等）、vin_ichn_attr、vin_ochn_attr（wstride 等）、isp_attr、isp_ichn_attr、isp_ochn_attr。
HTS/VTS 可从寄存器 0x342/0x343、0x340/0x341 读取或咨询 Sensor FAE 提供或者使用示波器测量，测量方法参考 mipi-参数确定
mipiclk 一般询问 Sensor FAE即可，计算方法参考 MIPI CLK
其他的都为通用配置，参考文档数据结构。进行配置即可

vp_sensor 配置文件：linear_1088x1280_raw10_60fps_1lane.c

配置文件路径：sc132gs/linear_1088x1280_raw10_60fps_1lane.c。
配置结构体名：sc132gs_linear_1088x1280_raw10_60fps_1lane（需在 vp_sensor_config_list 中注册）。主要参数如下：

配置项	参数名 / 位置	取值说明
顶层	`config_file`	`"linear_1088x1280_raw10_60fps_1lane.c"`
	`sensor_name`	`"sc132gs-1280p"`
	`chip_id_reg` / `chip_id`	0x3107 / 0x0132
	`sensor_i2c_addr_list`	{0x30, 0x33}
	`support_sensor_mode`	{NORMAL_M}
MIPI	`lane`	1
	`datatype`	RAW10 (0x2B)
	`fps`	60
	`mipiclk`	1200（Mbps）
	`width` / `height`	1088 / 1280
	`linelenth` / `framelenth`	1400 / 1500（与 sensor HTS/VTS）
	`settle`	20
	`channel_num`	1
Camera	`name` / `addr`	"sc132gs" / 0x33
	`sensor_mode`	1 (NORMAL_M)
	`format`	RAW10
	`gpio_enable_bit` / `gpio_level_bit`	0x01 / 0x00
	`calib_lname`	"disable"
VIN	`mipi_rx`	1
	`cim_isp_flyby`	0（offline）
	`hdr_mode`	NOT_HDR
	`mclk_freq` (vin_attr_ex)	24000000（24MHz）
	`lpwm_enable`	1
	`lpwm_period` / `offset` / `duty_time`	33333µs / 10µs / 100µs
VIN 输出	`wstride`	SENSOR_WIDTH * 2（RAW10 为 ×2）
ISP 输入	`input_mode`	DDR_MODE
	`sensor_mode`	ISP_NORMAL_M
	`crop`	x=0, y=0, w=1088, h=1280
	`input_fmt`	FRM_FMT_RAW
	`input_bit_width`	10
ISP 输出	`output_fmt`	FRM_FMT_NV12
	`output_bit_width`	8
	`ddr_en`	1

5.17.4.4. 程序验证

get_vin_data：确认 raw 图无严重偏色、帧率符合配置。
get_isp_data：准备 sc132gs_tuning.json（可拷贝同分辨率 json 并改 sensor_name），确认 YUV 正常。
hbplayer：连接板端预览，见 hbplayer 和 tuning_tool 工具使用指南。
tuning_tool：使用tuning_tool连接hbplayer后，输入命令 e，配置 Manual AE，设置 aGain、integrationTime，看驱动打印核对 0x3e08/0x3e09、0x3e06/0x3e07、0x3e00~0x3e02 与 spec 一致，ISP 增益限制可在 sc132gs_tuning.json 中配置以便自测。

常见问题见 Camera Sensor FAQ。
