5.2. HBN 框架说明

5.2.1. 概述

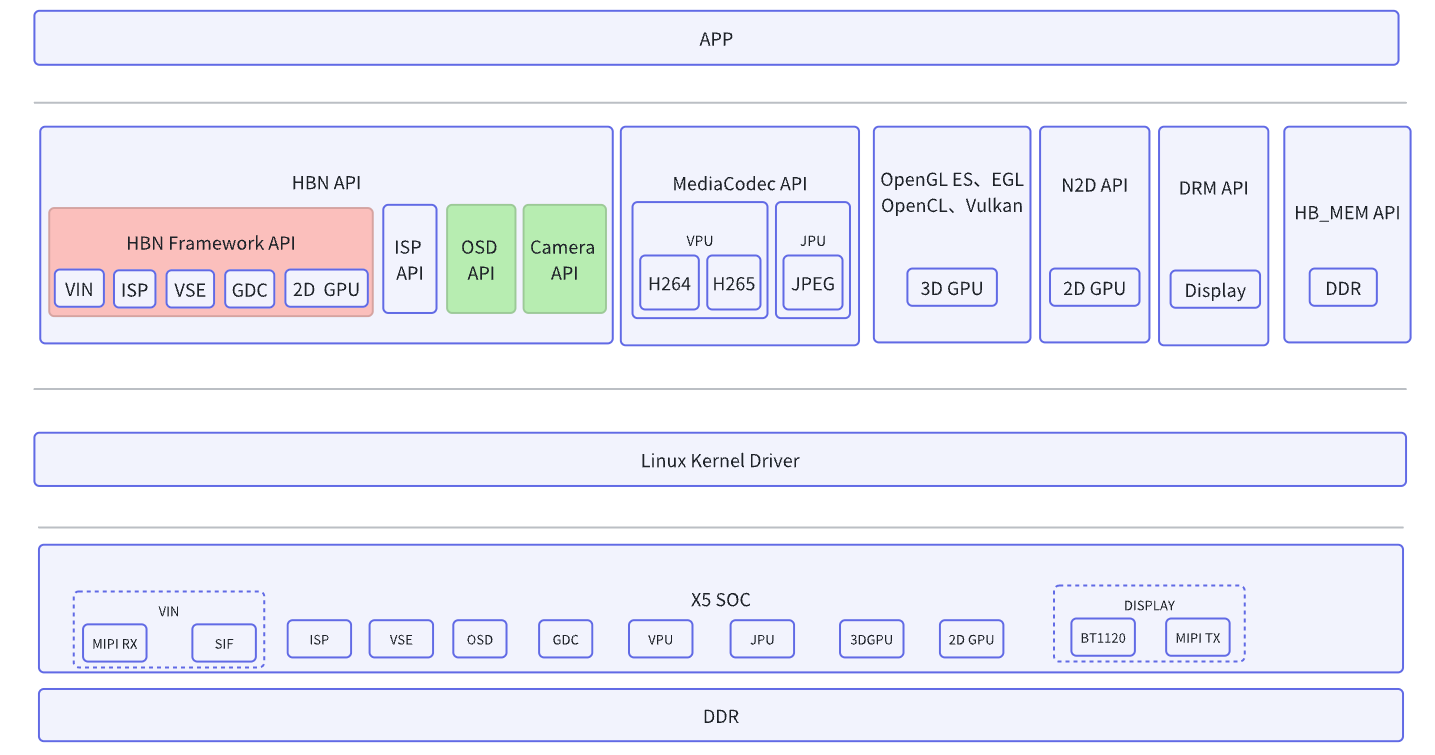

HBN 框架在多媒体系统软件架构图中以 红色 标识，覆盖了 Camera Sensor 采集链路中大部分的模块，包括 VIN、 ISP、 VSE、 GDC、 N2D。
其中 Camera API 和 OSD API ( 图中 绿色 部分 ) 没有包含在 HBN 框架中，但是可以通过对应的 attach 函数绑定到 HBN 框架中。
总的来说， HBN 框架覆盖了 Camera Sensor 采集链路的所有模块，并且提供了简单灵活的 API。

框图

5.2.2. 软件抽象

HBN 框架中将 VIN、 ISP、 VSE、 GDC、 N2D 中的每个模块用 vnode 来抽象，多个 vnode 连接成一个 vflow （类似于一条流水线）。
由于 Camera 和 OSD 使用独立的 API，所以 HBN 框架提供了 attach 接口，实现 Camera 和 VIN 进行绑定， OSD 和 VSE 进行绑定。

  1. vnode 是对硬件加速单元的抽象，在 HBN 框架中 VIN、 ISP、 VSE、 GDC、 N2D ，都会抽象成 vnode 的概念， vnode 包含如下属性 ：

  2. 多个 vnode 连接起来形成 1 个 vflow, 支持同时创建多条 vflow, 不同 vflow 之间是完全独立的 , 连接 vnode 的流程如下：

  3. 对于 HBN API 中非 HBN Framework API 的模块，比如 Camera 和 OSD，支持使用 attach 接口绑定到 vflow 中

  4. 对于非 HBN API 中的模块， 比如 BPU 和 Display 等，通过接口 hbn_vnode_get_output_frame 从 vflow 中获取视频帧

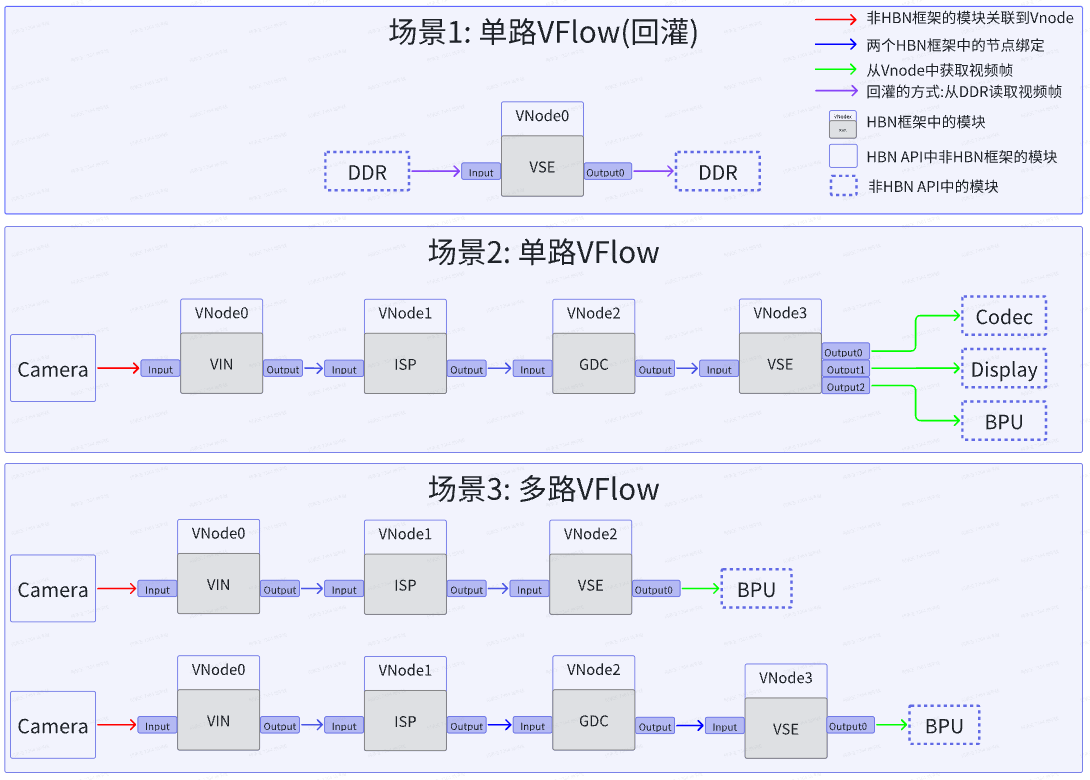

下图是三种场景的 vflow 例子（场景 1 中 回灌 的含义：数据源来自 DDR 的情况）：

框图

  1. 场景 1 ：单路 vflow( 回灌 )

    • 场景描述：视频帧来自 DDR ( 比如读取视频文件到 DDR)，使用 VSE 对视频帧进行缩放

    • 数据源：数据源没有包含在 vflow 中，需要在线程中主动将 DDR 中的视频帧送入到 vflow 中

    • vflow 中至少有 1 个 vnode，可以有多个，只有 1 个节点时可以不绑定到 vflow 中，多个 vnode 节点并且需要连接起来时，必须绑定到 vflow

    • VSE、 GDC、 ISP、 N2D 都支持回灌的方式

  2. 场景 2 ：单路 vflow

    • 场景描述：接入 1 路 Camera, 分别经过 VIN、 ISP、 GDC、 VSE，在 VSE 中输出 3 个通道，分别进行如下处理，

      • 通道 0 ：交给 CODEC 进行编码

      • 通道 1 ：交给 Display 进行显示

      • 通道 2 ：交给 BPU 进行推理

    • 数据源：通过 mipi 接口接入的 Camera Sensor

    • vflow 中包含数据源， vflow 启动后， HBN 框架会自动调度完成数据流的传递，不需要开发者介入

    • vflow 启动后，可以从末尾节点持续获取视频帧，并传递到非 HBN API 中的加速单元，比如图中 虚线框中的设备 (Codec、 Display、 BPU)

  3. 场景 3 ：多路 vflow

    • 场景描述：接入 2 路 Camera, 分别经过不同的处理链路

    • 数据源：每个 vflow 中各接入 1 个 Camera

    • 使用两个 vflow 完成两路视频链路的采集

    • 两个 vflow 之间是完全独立

5.2.3. vnode 连接方式

vnode 之间通过输入通道和输出通道进行连接 :

  • 每个 vnode 节点，有一个输入通道和多个输出通道

  • 上游 vnode 的输出通道和下游 vnode 的输入通道连接 , 多个 vnode 连接成一个 vflow

  • 上游 vnode 节点的输出通道决定了 vnode 的连接方式

下面从三个方面展开描述：输出通道、连接方式、参数配置

5.2.3.1. 输出通道

  • 输出通道决定了 vnode 的连接方式，支持 online 模式和 offline 模式，详细见 系统概述

  • 只有 VIN 到 ISP 和 ISP 到 VSE 支持 online 通道，其他模块之间只支持 offline 通道

模块 输出通道编号 通道功能
VIN 0 offline 通道，输出 camera 帧到 ddr
1 online 通道，连接到 isp
3 offline 通道，只输出 emb data 到 ddr
ISP 0 offline 通道，输出 isp 处理后的帧到 ddr
1 online 通道，连接到 vse
VSE 0 offline 通道， 4K Downscale
1 offline 通道， 1080P0 Downscale
2 offline 通道， 1080P1 Downscale
3 offline 通道， 720P0 Downscale
4 offline 通道， 720P1 Downscale
5 offline 通道， 4K Upscale
GDC 0 offline 通道，输出 gdc 处理后的帧到 ddr

5.2.3.2. 连接方式

只有 VIN 到 ISP 和 ISP 到 VSE 支持 online 通道，其他模块之间只支持 offline 通道，所以针对 VIN、 ISP、 VSE 之间的组合，描述如下：

注意：当接入 HDR Sensor 时，VIN 和 ISP 的连接方式只能选择 online，由于 online 模式独占 ISP 资源，所以仅支持 1 路。

模块组合 连接方式 说明
VIN - ISP VIN online ISP， ISP 工作模式 PASSTHROUGH_MODE VIN 和 ISP 间是硬件连接，中间不经过 DDR，最多支持 1 路使用该连接方式。
VIN online ISP， ISP 工作模式 MCM_MODE 最多支持 4 路使用该连接方式。此模式用于调试，不建议在正式产品中使用
VIN offline ISP， ISP 工作模式 DDR_MODE 中间需要经过 DDR，最多支持 6 路使用该连接方式
VIN - VSE VIN offline VSE Camera Sensor 不需要 ISP 时，使用 VIN 与 VSE 直接绑定， 只支持 offline
ISP - VSE ISP online VSE ISP 和 VSE 间是硬件连接，中间不经过 DDR，最多支持 6 路使用该连接方式
ISP offline VSE 中间需要经过 DDR

5.2.3.3. 参数配置

函数 hbn_vflow_bind_vnode 绑定两个 vnode 节点时，会确定模块间的连接方式，但是需要 VIN 和 ISP 节点设置为对应的配置，具体如下：

模块组合 连接方式 hbn_vflow_bind_vnode 函数 vin_node_attr 结构体 isp_node_attr 结构体
VIN - ISP online (ISP 是 PASSTHROUGH_MODE 模式 ) 1. src_out_channel =1
2. dst_input_channel =0		 cim_isp_flyby =1 input_mode = 0
VIN - ISP online (ISP 是 MCM_MODE 模式。此模式用于调试，不建议在正式产品中使用) 1. src_out_channel =1
2. dst_input_channel =0		 cim_isp_flyby =1 input_mode = 1
VIN - ISP offline (ISP 是 DDR_MODE) 1. src_out_channel =0
2. dst_input_channel =0		 1. ddr_en =1
2. cim_isp_flyby =0		 input_mode = 2
VIN - VSE offline 1. src_out_channel =0
2. dst_input_channel =0		 - -
ISP - VSE online 1. src_out_channel =1
2. dst_input_channel =0		 - -
ISP - VSE offline 1. src_out_channel =0
2. dst_input_channel =0		 ddr_en =1 -

5.2.4. API 列表

API 接口 接口功能
hbn_vnode_open 打开 vonde
hbn_vnode_close 关闭 vonde
hbn_vnode_set_attr 设置 vnode 属性
hbn_vnode_get_attr 获取 vnode 属性
hbn_vnode_set_attr_ex 设置 vnode 扩展属性
hbn_vnode_get_attr_ex 获取 vnode 扩展属性
hbn_vnode_set_ochn_attr 设置模块的输出通道属性
hbn_vnode_get_ochn_attr 获取模块的输出通道属性
hbn_vnode_set_ochn_attr_ex 设置模块的输出通道扩展属性，可在应用运行中动态设置
hbn_vnode_set_ichn_attr 设置模块的输入通道属性
hbn_vnode_get_ichn_attr 获取模块的输入通道属性
hbn_vnode_set_ichn_attr_ex 设置模块的输入通道扩展属性，可在应用运行中动态设置
hbn_vnode_set_ochn_buf_attr 设置输出通道 buffer 属性
hbn_vnode_start 启动 vnode，启动前需要先打开模块
hbn_vnode_stop 停止 vonde
hbn_vnode_getframe 获取模块输出通道的图像，阻塞型接口
hbn_vnode_releaseframe 释放图像 buffer， buffer 会归还到指定的输出通道
hbn_vnode_sendframe 发送图像到模块的输入通道，会触发模块进行处理。阻塞型接口，等待硬件处理完再返回，默认超时时间为 1 秒
hbn_vnode_sendframe_async 发送图像到模块的输入通道，会触发模块进行处理。非阻塞型接口
hbn_vnode_set_output_frame 设置模块输出通道的图像 buffer，非阻塞型接口，外部设置输出 buffer
hbn_vnode_get_output_frame 获取模块处理后的图像 buffer，和 hbn_vnode_set_output_frame 配合使用，非阻塞型接口
hbn_vflow_create 创建一个 vflow，返回 vflow handle
hbn_vflow_destroy 根据 vflow handle，销毁一个 vflow
hbn_vflow_add_vnode 把模块添加到 vflow 里面，用 vflow 管理起来
hbn_vflow_bind_vnode 把两个模块绑定到一起，绑定后 src_vnode_fd 模块的数据帧会自动流向 dst_vnode_fd 模块
hbn_vflow_unbind_vnode 解绑 src_vnode_fd 和 dst_vnode_fd 模块
hbn_vflow_start 启动一条 vflow， vflow 里包含的 vnode 都会启动
hbn_vflow_stop 停止一条 vflow， vflow 里包含的 vnode 都会停止
hbn_vflow_get_vnode_handle 通过模块 id 和 context id 获取 vnode handle
hbn_vflow_create_cfg 通过配置文件创建一条包含 vnode 及其绑定关系的 vflow
hbn_vflow_get_version 获取 hbn api 的版本信息

5.2.5. API 调用流程

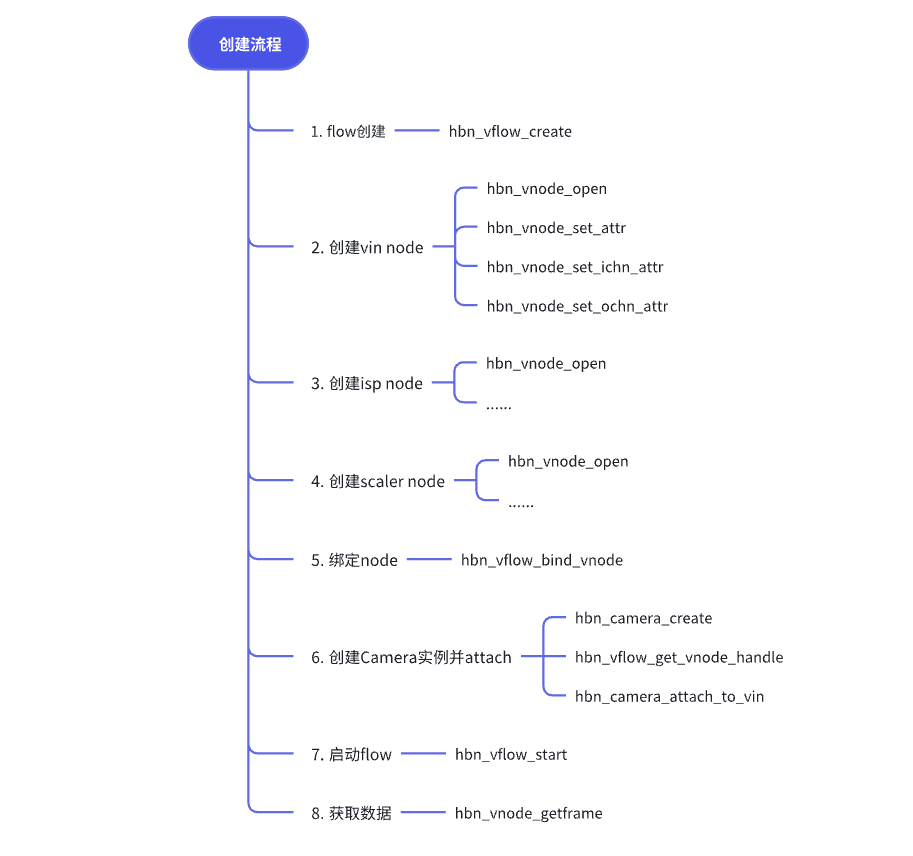

5.2.5.1. 创建流程

API 创建流程

5.2.5.2. 销毁流程

销毁流程是创建流程的反操作，但是有如下几点需要注意：

API 销毁流程

5.2.6. API 接口说明

5.2.6.1. hbn_vnode_open

【函数声明】

hobot_status hbn_vnode_open(hb_vnode_type vnode_type, uint32_t hw_id, int32_t ctx_id, hbn_vnode_handle_t *vnode_fd)

【参数描述】

  • [IN] hb_vnode_type vnode_type： vnode 类型，每个硬件模块对应一个 vnode 类型。取值为 HB_VIN、 HB_ISP、 HB_VSE、 HB_GDC、 HB_N2D；

  • [IN] uint32_t hw_id：模块的硬件 id。对于 VIN 模块， hw_id 取值为 [0, 3]，依次对应 SIF0~SIF3 ，其他模块只取 0 ；

  • [IN] uint32_t ctx_id：模块的 context id，软件上的概念，可指定 context id 值，也可设置为 AUTO_ALLOC_ID，由 HNB 框架 自动分配 context id；

  • [OUT] hbn_vnode_handle_t *vnode_fd：返回模块的 vnode handle；

【返回值】

  • 成功： HBN_STATUS_SUCESS 0

  • 失败：异常为负值错误码，参考 返回值说明

【功能描述】

初始化某个模块，返回该模块的句柄 hbn_vnode_handle_t。

  1. 使用某个模块前，必须先调用 hbn_vnode_open 函数

  2. hbn_vnode_open 函数打开该模块设备节点 ( 比如 /dev/vin0_cap)

  3. hbn_vnode_open 函数返回一个指向 hbn_vnode_handle_t 类型的指针（ vnode_fd），用于标识模块的特定软件实例。
    例如，在函数 hbn_vflow_bind_vnode 中，其两个参数 src_vnode_fd 和 dst_vnode_fd 均为 hbn_vnode_open 函数返回的 hbn_vnode_handle_t 指针

  4. hbn_vnode_handle_t 的本质是 int64_t 类型，hbn_vnode_open 函数产生一个系统唯一的整型值通过 *vnode_fd 返回

【注意事项】

5.2.6.2. hbn_vnode_close

【函数声明】

void hbn_vnode_close(hbn_vnode_handle_t vnode_fd)

【参数描述】

  • [IN] hbn_vnode_handle_t vnode_fd：模块的 vnode handle；

【返回值】

无

【功能描述】

关闭模块的设备节点。

【注意事项】

  • 调用了 hbn_vflow_destroy 就无须再调用 hbn_vnode_close。

  • 模块绑定在 vflow 的情况：需要调用 hbn_vflow_destroy，不需要调用 hbn_vnode_close。

  • 模块单独使用的情况（例如只是 ISP、 VSE、 GDC 回灌， 不绑定到 vflow）：需要调用 hbn_vnode_close

5.2.6.3. hbn_vnode_set_attr

【函数声明】

hobot_status hbn_vnode_set_attr(hbn_vnode_handle_t vnode_fd, void *attr)

【参数描述】

  • [IN] hbn_vnode_handle_t vnode_fd：模块的 vnode handle；

  • [IN] void *attr：模块的基本属性结构体指针。基本属性结构体可以是 vin_attr_t、isp_attr_t、vse_attr_t 等，以模块名 +_attr_t 结尾的属性；

【返回值】

  • 成功： HBN_STATUS_SUCESS 0

  • 失败：异常为负值错误码，参考 返回值说明

【功能描述】

设置模块的基本属性。

【注意事项】

无

5.2.6.4. hbn_vnode_get_attr

【函数声明】

hobot_status hbn_vnode_get_attr(hbn_vnode_handle_t vnode_fd, void *attr)

【参数描述】

  • [IN] hbn_vnode_handle_t vnode_fd：模块的 vnode handle；

  • [OUT] void *attr：模块的基本属性结构体指针。基本属性结构体可以是 vin_attr_t、isp_attr_t、vse_attr_t 等，以模块名 +_attr_t 结尾的属性；

【返回值】

  • 成功： HBN_STATUS_SUCESS 0

  • 失败：异常为负值错误码，参考 返回值说明

【功能描述】

获取模块的基本属性。

【注意事项】

无

5.2.6.5. hbn_vnode_set_attr_ex

【函数声明】

hobot_status hbn_vnode_set_attr_ex(hbn_vnode_handle_t vnode_fd, void *attr)

【参数描述】

  • [IN] hbn_vnode_handle_t vnode_fd：模块的 vnode handle；

  • [IN] void *attr：模块的扩展属性结构体指针。扩展属性结构体可以是 vin_attr_ex_t 等，以模块名 +_attr_ex_t 结尾的属性；

【返回值】

  • 成功： HBN_STATUS_SUCESS 0

  • 失败：异常为负值错误码，参考 返回值说明

【功能描述】

设置模块的扩展属性，可在应用运行中动态设置。

【注意事项】

无

5.2.6.6. hbn_vnode_get_attr_ex

【函数声明】

hobot_status hbn_vnode_get_attr_ex(hbn_vnode_handle_t vnode_fd, void *attr)

【参数描述】

  • [IN] hbn_vnode_handle_t vnode_fd：模块的 vnode handle；

  • [OUT] void *attr：模块的扩展属性结构体指针。扩展属性结构体可以是 vin_attr_ex_t 等，以模块名 +_attr_ex_t 结尾的属性；

【返回值】

  • 成功： HBN_STATUS_SUCESS 0

  • 失败：异常为负值错误码，参考 返回值说明

【功能描述】

获取模块的扩展属性。

【注意事项】

无

5.2.6.7. hbn_vnode_set_ochn_attr

【函数声明】

hobot_status hbn_vnode_set_ochn_attr(hbn_vnode_handle_t vnode_fd, uint32_t ochn_id, void *attr)

【参数描述】

  • [IN] hbn_vnode_handle_t vnode_fd：模块的 vnode handle；

  • [IN] uint32_t ochn_id：模块的输出通道 id，通道 id 见 : 模块通道说明 ；

  • [IN] void *attr：模块的输出通道属性结构体指针。输出通道属性可以是 vin_ochn_attr_t、isp_ochn_attr_t 等，以模块名 +_ochn_attr_t 结尾的属性；

【返回值】

  • 成功： HBN_STATUS_SUCESS 0

  • 失败：异常为负值错误码，参考 返回值说明

【功能描述】

设置模块的输出通道属性。

【注意事项】

无

5.2.6.8. hbn_vnode_get_ochn_attr

【函数声明】

hobot_status hbn_vnode_get_ochn_attr(hbn_vnode_handle_t vnode_fd, uint32_t ochn_id, void *attr)

【参数描述】

  • [IN] hbn_vnode_handle_t vnode_fd：模块的 vnode handle；

  • [IN] uint32_t ochn_id：模块的输出通道 id，通道 id 见 : 模块通道说明

  • [OUT] void *attr：模块输出通道属性结构体指针。输出通道属性可以是 vin_ochn_attr_t、isp_ochn_attr_t 等，以模块名 +_ochn_attr_t 结尾的属性；

【返回值】

  • 成功： HBN_STATUS_SUCESS 0

  • 失败：异常为负值错误码，参考 返回值说明

【功能描述】

获取模块的输出通道属性。

【注意事项】

无

5.2.6.9. hbn_vnode_set_ochn_attr_ex

【函数声明】

hobot_status hbn_vnode_set_ochn_attr_ex(hbn_vnode_handle_t vnode_fd, uint32_t ochn_id, void *attr)

【参数描述】

  • [IN] hbn_vnode_handle_t vnode_fd：模块的 vnode handle；

  • [IN] uint32_t ochn_id：模块的输出通道 id，通道 id 见 : 模块通道说明

  • [IN] void *attr：模块的输出通道扩展属性结构体指针。输出通道扩展属性可以是 vse_ochn_attr_ex_t 等，以模块名 +_ochn_attr_ex_t 结尾的属性；

【返回值】

  • 成功： HBN_STATUS_SUCESS 0

  • 失败：异常为负值错误码，参考 返回值说明

【功能描述】

设置模块的输出通道扩展属性，可在应用运行中动态设置。

【注意事项】

无

5.2.6.10. hbn_vnode_set_ichn_attr

【函数声明】

hobot_status hbn_vnode_set_ichn_attr(hbn_vnode_handle_t vnode_fd, uint32_t ichn_id, void *attr)

【参数描述】

  • [IN] hbn_vnode_handle_t vnode_fd：模块的 vnode handle；

  • [IN] uint32_t ichn_id：模块的输入通道 id，通道 id 见 : 模块通道说明

  • [IN] void *attr：模块的输入通道属性结构体指针。输入通道属性可以是 vin_ichn_attr_t、isp_ichn_attr_t 等，以模块名 +_ichn_attr_t 结尾的属性；

【返回值】

  • 成功： HBN_STATUS_SUCESS 0

  • 失败：异常为负值错误码，参考 返回值说明

【功能描述】

设置模块的输入通道属性。

【注意事项】

无

5.2.6.11. hbn_vnode_get_ichn_attr

【函数声明】

hobot_status hbn_vnode_get_ichn_attr(hbn_vnode_handle_t vnode_fd, uint32_t ichn_id, void *attr)

【参数描述】

  • [IN] hbn_vnode_handle_t vnode_fd：模块的 vnode handle；

  • [IN] uint32_t ichn_id：模块的输入通道 id，通道 id 见 : 模块通道说明

  • [OUT] void *attr：模块的输入通道属性结构体指针。输入通道属性可以是 vin_ichn_attr_t、isp_ichn_attr_t 等，以模块名 +_ichn_attr_t 结尾的属性；

【返回值】

  • 成功： HBN_STATUS_SUCESS 0

  • 失败：异常为负值错误码，参考 返回值说明

【功能描述】

获取模块的输入通道属性。

【注意事项】

无

5.2.6.12. hbn_vnode_set_ichn_attr_ex

【函数声明】

hobot_status hbn_vnode_set_ichn_attr_ex(hbn_vnode_handle_t vnode_fd, uint32_t ichn_id, void *attr)

【参数描述】

  • [IN] hbn_vnode_handle_t vnode_fd：模块的 vnode handle；

  • [IN] uint32_t ichn_id：模块的输入通道 id，通道 id 见 : 模块通道说明

  • [IN] void *attr：模块的输入通道扩展属性结构体指针。输入通道扩展属性指以模块名 +_ichn_attr_ex_t 结尾的属性；

【返回值】

  • 成功： HBN_STATUS_SUCESS 0

  • 失败：异常为负值错误码，参考 返回值说明

【功能描述】

设置模块的输入通道扩展属性，可在应用运行中动态设置。

【注意事项】

无

5.2.6.13. hbn_vnode_set_ochn_buf_attr

【函数声明】

hobot_status hbn_vnode_set_ochn_buf_attr(hbn_vnode_handle_t vnode_fd, uint32_t ochn_id, hbn_buf_alloc_attr_t *alloc_attr)

【参数描述】

  • [IN] hbn_vnode_handle_t vnode_fd：模块的 vnode handle；

  • [IN] uint32_t ochn_id：模块的输出通道 id，通道 id 见 : 模块通道说明

  • [IN] hbn_buf_alloc_attr_t *alloc_attr： buffer 分配属性；

【返回值】

  • 成功： HBN_STATUS_SUCESS 0

  • 失败：异常为负值错误码，参考 返回值说明

【功能描述】

设置输出通道 buffer 属性。

【注意事项】

5.2.6.14. hbn_vnode_start

【函数声明】

hobot_status hbn_vnode_start(hbn_vnode_handle_t vnode_fd)

【参数描述】

  • [IN] hbn_vnode_handle_t vnode_fd：模块的 vnode handle；

【返回值】

  • 成功： HBN_STATUS_SUCESS 0

  • 失败：异常为负值错误码，参考 返回值说明

【功能描述】

模块启动。

【注意事项】

启动前需要先打开模块

5.2.6.15. hbn_vnode_stop

【函数声明】

hobot_status hbn_vnode_stop(hbn_vnode_handle_t vnode_fd)

【参数描述】

  • [IN] hbn_vnode_handle_t vnode_fd：模块的 vnode handle；

【返回值】

  • 成功： HBN_STATUS_SUCESS 0

  • 失败：异常为负值错误码，参考 返回值说明

【功能描述】

模块停止。

【注意事项】

无

5.2.6.16. hbn_vnode_getframe

【函数声明】

hobot_status hbn_vnode_getframe(hbn_vnode_handle_t vnode_fd, uint32_t ochn_id, uint32_t millisecondTimeout, hbn_vnode_image_t *out_img)

【参数描述】

  • [IN] hbn_vnode_handle_t vnode_fd：模块的 vnode handle；

  • [IN] uint32_t ochn_id：模块的输出通道 id，通道 id 见 : 模块通道说明

  • [IN] uint32_t millisecondTimeout：超时等待时间；

  • [OUT] hbn_vnode_image_t *out_img：输出图像 buffer 结构体地址；

【返回值】

  • 成功： HBN_STATUS_SUCESS 0

  • 失败：异常为负值错误码，参考 返回值说明

【功能描述】

获取模块输出通道的图像，阻塞型接口。

【注意事项】

无

5.2.6.17. hbn_vnode_releaseframe

【函数声明】

hobot_status hbn_vnode_releaseframe(hbn_vnode_handle_t vnode_fd, uint32_t ochn_id, hbn_vnode_image_t *img)

【参数描述】

  • [IN] hbn_vnode_handle_t vnode_fd：模块的 vnode handle；

  • [IN] uint32_t ochn_id：模块的输出通道 id，通道 id 见 : 模块通道说明

  • [IN] hbn_vnode_image_t *img：图像 buffer 结构体地址；

【返回值】

  • 成功： HBN_STATUS_SUCESS 0

  • 失败：异常为负值错误码，参考 返回值说明

【功能描述】

释放图像 buffer， buffer 会归还到指定的输出通道。

【注意事项】

无

5.2.6.18. hbn_vnode_sendframe

【函数声明】

hobot_status hbn_vnode_sendframe(hbn_vnode_handle_t vnode_fd, uint32_t ichn_id, hbn_vnode_image_t *img)

【参数描述】

  • [IN] hbn_vnode_handle_t vnode_fd：模块的 vnode handle；

  • [IN] uint32_t ichn_id：模块的输入通道 id，通道 id 见 : 模块通道说明

  • [IN] hbn_vnode_image_t *img：输入图像 buffer 地址；

【返回值】

  • 成功： HBN_STATUS_SUCESS 0

  • 失败：异常为负值错误码，参考 返回值说明

【功能描述】

发送图像到模块的输入通道，会触发模块进行处理。阻塞型接口，等待硬件处理完再返回，默认超时时间为 1 秒。

【注意事项】

无

5.2.6.19. hbn_vnode_sendframe_async

【函数声明】

hobot_status hbn_vnode_sendframe_async(hbn_vnode_handle_t vnode_fd, uint32_t ichn_id, hbn_vnode_image_t *img)

【参数描述】

  • [IN] hbn_vnode_handle_t vnode_fd：模块的 vnode handle；

  • [IN] uint32_t ichn_id：模块的输入通道 id，通道 id 见 : 模块通道说明

  • [IN] hbn_vnode_image_t *img：输入图像 buffer 地址；

【返回值】

  • 成功： HBN_STATUS_SUCESS 0

  • 失败：异常为负值错误码，参考 返回值说明

【功能描述】

发送图像到模块的输入通道，会触发模块进行处理。非阻塞型接口。

【注意事项】

无

5.2.6.20. hbn_vnode_set_output_frame

【函数声明】

hobot_status hbn_vnode_set_output_frame(hbn_vnode_handle_t vnode_fd, uint32_t ochn_id, hbn_vnode_image_t *img)

【参数描述】

  • [IN] hbn_vnode_handle_t vnode_fd：模块的 vnode handle；

  • [IN] uint32_t ochn_id：模块的输出通道 id，通道 id 见 : 模块通道说明

  • [IN] hbn_vnode_image_t *img：输出图像 buffer 地址；

【返回值】

  • 成功： HBN_STATUS_SUCESS 0

  • 失败：异常为负值错误码，参考 返回值说明

【功能描述】

设置模块输出通道的图像 buffer，非阻塞型接口，外部设置输出 buffer，用法参考 sample 代码。

【注意事项】

  • 只支持 VSE， GDC 和 GDC 绑定 VSE，三种场景回灌模式使用

  • 需控制输出 buffer 的申请和释放以及 cache 管理

  • 输出 buf 需满足： Y 和 UV 地址空间要连续，使用 ION 空间，填充必要 bufferindex 和 share_id

  • 不支持同时有内部 buffer 控制操作，即通过 hbn_vnode_set_ochn_buf_attr 下发申请内部 buffer

5.2.6.21. hbn_vnode_get_output_frame

【函数声明】

hobot_status hbn_vnode_get_output_frame(hbn_vnode_handle_t vnode_fd, uint32_t ochn_id, hbn_vnode_image_t *img)

【参数描述】

  • [IN] hbn_vnode_handle_t vnode_fd：模块的 vnode handle；

  • [IN] uint32_t ochn_id：模块的输出通道 id，通道 id 见 : 模块通道说明

  • [IN] hbn_vnode_image_t *img：输出图像 buffer 地址；

【返回值】

  • 成功： HBN_STATUS_SUCESS 0

  • 失败：异常为负值错误码，参考 返回值说明

【功能描述】

获取模块处理后的图像 buffer，和 hbn_vnode_set_output_frame 配合使用，非阻塞型接口，用法参考 sample 代码。

【注意事项】

  • 只支持 VSE， GDC 和 GDC 绑定 VSE，三种场景回灌模式使用

  • 需控制输出 buffer 的申请和释放以及 cache 管理

  • 输出 buf 需满足： Y 和 UV 地址空间要连续，使用 ION 空间，填充必要 bufferindex 和 share_id

  • 不支持同时有内部 buffer 控制操作，即通过 hbn_vnode_set_ochn_buf_attr 下发申请内部 buffer

5.2.6.22. hbn_vflow_create

【函数声明】

hobot_status hbn_vflow_create(hbn_vflow_handle_t *vflow_fd)

【参数描述】

  • [OUT] hbn_vflow_handle_t *vflow_fd： vflow handle；

【返回值】

  • 成功： HBN_STATUS_SUCESS 0

  • 失败：异常为负值错误码，参考 返回值说明

【功能描述】

创建一个 vflow，返回 vflow handle。

【注意事项】

无

5.2.6.23. hbn_vflow_destroy

【函数声明】

void hbn_vflow_destroy(hbn_vflow_handle_t vflow_fd)

【参数描述】

  • [IN] hbn_vflow_handle_t *vflow_fd： vflow handle；

【返回值】

无

【功能描述】

根据 vflow handle，销毁一个 vflow。

【注意事项】

无

5.2.6.24. hbn_vflow_add_vnode

【函数声明】

hobot_status hbn_vflow_add_vnode(hbn_vflow_handle_t vflow_fd, hbn_vnode_handle_t vnode_fd)

【参数描述】

  • [IN] hbn_vflow_handle_t *vflow_fd： vflow handle；

  • [IN] hbn_vnode_handle_t vnode_fd：模块的 vnode handle；

【返回值】

  • 成功： HBN_STATUS_SUCESS 0

  • 失败：异常为负值错误码，参考 返回值说明

【功能描述】

把模块添加到 vflow 里面，用 vflow 管理起来。

【注意事项】

无

5.2.6.25. hbn_vflow_bind_vnode

【函数声明】

hobot_status hbn_vflow_bind_vnode(hbn_vflow_handle_t vflow_fd, hbn_vnode_handle_t src_vnode_fd, uint32_t out_chn, hbn_vnode_handle_t dst```_vnode_fd, uint32_t in_chn)

【参数描述】

  • [IN] hbn_vflow_handle_t *vflow_fd： vflow handle；

  • [IN] hbn_vnode_handle_t src_vnode_fd：源模块的 vnode handle；

  • [IN] uint32_t out_chn：源模块的输出通道 id，通道 id 见 : 模块通道说明

  • [IN] hbn_vnode_handle_t dst_vnode_fd：目的模块的 vnode handle；

  • [IN] uint32_t in_chn：目的模块的输入通道 id，通道 id 见 : 模块通道说明

【返回值】

  • 成功： HBN_STATUS_SUCESS 0

  • 失败：异常为负值错误码，参考 返回值说明

【功能描述】

把两个模块绑定到一起。绑定后 src_vnode_fd 模块的数据帧会自动流向 dst_vnode_fd 模块。

【注意事项】

flow 需要创建，模块需要 open。

5.2.6.26. hbn_vflow_unbind_vnode

【函数声明】

hobot_status hbn_vflow_unbind_vnode(hbn_vflow_handle_t vflow_fd, hbn_vnode_handle_t src_vnode_fd, uint32_t out_chn, hbn_vnode_handle_t dst_vnode_fd, uint32_t in_chn)

【参数描述】

  • [IN] hbn_vflow_handle_t *vflow_fd： vflow handle；

  • [IN] hbn_vnode_handle_t src_vnode_fd：源模块的 vnode handle；

  • [IN] uint32_t out_chn：源模块的输出通道 id，通道 id 见 : 模块通道说明

  • [IN] hbn_vnode_handle_t dst_vnode_fd：目的模块的 vnode handle；

  • [IN] uint32_t in_chn：目的模块的输入通道 id，通道 id 见 : 模块通道说明

【返回值】

  • 成功： HBN_STATUS_SUCESS 0

  • 失败：异常为负值错误码，参考 返回值说明

【功能描述】

解绑 src_vnode_fd 和 dst_vnode_fd 模块。

【注意事项】

  • 调用了 hbn_vflow_destroy 就无须再调用 hbn_vflow_unbind_vnode

5.2.6.27. hbn_vflow_start

【函数声明】

hobot_status hbn_vflow_start(hbn_vflow_handle_t vflow_fd)

【参数描述】

  • [IN] hbn_vflow_handle_t vflow_fd： vflow handle；

【返回值】

  • 成功： HBN_STATUS_SUCESS 0

  • 失败：异常为负值错误码，参考 返回值说明

【功能描述】

启动一条 vflow。 vflow 里包含的 vnode 都会启动。

【注意事项】

模块 vnode 需要事先添加到 vflow 中。

5.2.6.28. hbn_vflow_stop

【函数声明】

hobot_status hbn_vflow_stop(hbn_vflow_handle_t vflow_fd)

【参数描述】

  • [IN] hbn_vflow_handle_t vflow_fd： vflow handle；

【返回值】

  • 成功： HBN_STATUS_SUCESS 0

  • 失败：异常为负值错误码，参考 返回值说明

【功能描述】

停止一条 vflow。 vflow 里包含的 vnode 都会停止。

【注意事项】

和 hbn_vflow_start 成对使用。

5.2.6.29. hbn_vflow_get_vnode_handle

【函数声明】

hbn_vnode_handle_t hbn_vflow_get_vnode_handle(hbn_vflow_handle_t vflow_fd, hb_vnode_type vnode_type, uint32_t index)

【参数描述】

  • [IN] hbn_vflow_handle_t vflow_fd： vflow handle；

  • [IN] hb_vnode_type vnode_type：模块 id；

  • [IN] uint32_t index： context id，范围为 [0, 7]

【返回值】

  • 成功： HBN_STATUS_SUCESS 0

  • 失败：异常为负值错误码，参考 返回值说明

【功能描述】

通过模块 id 和 context id 获取 vnode handle。

【注意事项】

模块需要事先 open。

5.2.6.30. hbn_vflow_create_cfg

【函数声明】

hobot_status hbn_vflow_create_cfg(const char *cfg_file, hbn_vflow_handle_t *vflow_fd)

【参数描述】

  • [IN] const char *cfg_file：配置文件路径；

  • [OUT] hbn_vflow_handle_t *vflow_fd：指向 vflow handle 数组的指针，可包含多个 vflow；

【返回值】

  • 成功： HBN_STATUS_SUCESS 0

  • 失败：异常为负值错误码，参考 返回值说明

【功能描述】

通过配置文件创建一条包含 vnode 及其绑定关系的 vflow。 接口内部的操作有：创建 vflow、创建 vnode、 vnode 添加到 vflow、绑定 vnode。

【注意事项】

无

5.2.6.31. hbn_vflow_get_version

【函数声明】

hobot_status hbn_vflow_get_version(hbn_version_t *version)

【参数描述】

  • [OUT] hbn_version_t *version：版本信息结构体指针

【返回值】

  • 成功： HBN_STATUS_SUCESS 0

  • 失败：异常为负值错误码，参考 返回值说明

【功能描述】

获取 hbn api 的版本信息。

【注意事项】

暂不支持。

5.2.7. 数据结构

5.2.7.1. 通用参数

hbn_buf_alloc_attr_t

名称 类型 最小值 最大值 默认值 含义 必选
flags int64_t - - - buffer flag，具体参考 hbmem 模块 是
buffers_num uint32_t - - - 申请 buffer 数量 是
is_contig uint32_t - - - 多图层的 buffer 是否是一块连续 buffer 是

hbn_frame_info_t

名称 类型 最小值 最大值 默认值 含义 必选
frame_id uint32_t - - - frame id -
timestamps uint64_t - - - sif framestart 时，内核获取的时间戳 -
sys_timestamps uint64_t - - - sif framestart 时，内核获取的系统时间戳 -
tv struct timeval - - - sif framestart 时，获取的硬件时间戳 -
trig_tv struct timeval - - - 触发模式下， sensor 被触发曝光时刻的硬件时间戳 -
frame_done uint32_t - - - 暂时不用 -
bufferindex int32_t - - - 对应 buffer 的 index

hbn_vnode_image_t

名称 类型 最小值 最大值 默认值 含义 必选
info hbn_frame_info_t - - - frame 信息 -
buffer hb_mem_graphic_buf_t - - - buffer 信息 -
*metadata void - - - metadata 数据 -

hbn_version_t

名称 类型 最小值 最大值 默认值 含义 必选
major uint32_t - - - 版本 major 号 -
minor uint32_t - - - 版本 minor 号 -

5.2.7.2. MIPI 参数

mipi_config_t

名称 类型 最小值 最大值 默认值 含义 必选
rx_enable uint32_t 0 1 0 RX 设备使能，使能对应的 MIPI RX 端口。 是
rx_attr mipi_host_cfg_t - - - RX 设备属性，设置对应的 MIPI RX 端口属性。 是
rx_ex_mask uint64_t - - - RX 高级属性掩码。 否
rx_attr_ex mipi_host_param_t - - - RX 高级属性配置 否
*bypass mipi_bypass_t - - - MIPI RX -> TX bypass 使能， MIPI RX 接收到的数据，直接通过 MIPI TX 发送出去。 否

mipi_host_cfg_t

名称 类型 最小值 最大值 默认值 含义 必选
phy uint16_t 0 1 0 0: 代表 dphy， X5 只支持该协议。 否
lane uint16_t 1 4 - mipi lane 数，目前每一个 MIPI RX 默认支持 2 lane，如果设置为 4 lane，则会开启 lane 拼接功能。 是
datatype uint16_t - - - mipi 输入的数据格式，与 sensor 配置保持一致。 是
fps uint16_t 0 120 0 帧率，供计算 MIPI 配置用。 是
mclk uint16_t 0 65535 0 sensor mclk 配置： 是
0 ：使用外部 mclk
1 ：使用芯片 产生的 mclk 24M
2~24: invalid and drop
25~636: invalid and error
637~ : 配置频率 =mclk*10KHz freq -> 6.37MHz~655.35MHz
mipiclk uint16_t 0 - 0 mipi 总传输率 ( 所有 LANE) 是
width uint16_t 0 8192 - 输入图像 宽度（ pixel） 是
height uint16_t 0 4096 - 输入图像 高度（ pixel） 是
linelenth uint16_t 0 - - 带 hblank 的总行长， RX 用于 ipi 参数计算， TX 的 VPG 模式可调整帧率 是
framelenth uint16_t 0 - - 带 hblank 的总高， RX 用于 ipi 参数计算， TX 的 VPG 模式可调整帧率 是
settle uint16_t 0 - - mipi settle, phy 的 settle 时间配置，报 phy 错时可调整 是
ppi_pg uint16_t 0 - - mipi 输出 test pattern，不生效，预留使用 否
hsaTime uint16_t 0 - - ipi 配置， time of horizontal synchronism active 否
hbpTime uint16_t 0 - - ipi 配置， time of horizontal back period 否
hsdTime uint16_t 0 - - ipi 配置， time of horizontal sync porch delay period 否
channel_num uint16_t 0 4 0 mipi 虚拟通道 number 是
channel_sel[MIPIHOST_CHANNEL_NUM] uint16_t 0 1 0 mipi 虚拟通道对应的 ipi channel 是
``

5.2.7.3. SIF 参数

vin_attr_t

名称 类型 最小值 最大值 默认值 含义 必选
vin_node_attr vin_node_attr_t - - - vin node 属性描述 是
vin_attr_ex vin_attr_ex_t - - - vin node 增强属性描述 是
vin_ochn_attr[] vin_ochn_attr_t - - - vin node 输出通道属性描述 是
vin_ichn_attr vin_ichn_attr_t - - - vin node 输入通道属性描述 是
vin_ochn_buff_attr[] vin_ochn_buff_attr_t - - - vin node 输出 buffer 属性描述 是

vin_node_attr_t

名称 类型 最小值 最大值 默认值 含义 必选
cim_attr cim_attr_t - - - cim/sif 属性描述 是
lpwm_attr lpwm_attr_t - - - lpwm 属性描述，用于多 sensor 同步 否
vcon_attr vcon_attr_t - - - vcon 属性描述 否
flow_id uint32_t 0 - - pipeline id，可以不用设置 否

cim_attr_t

名称 类型 最小值 最大值 默认值 含义 必选
mipi_en uint32_t 0 1 0 使能 mipi，预留值，目前不需要配置 否
mipi_rx uint32_t 0 4 0 mipi rx 端口号 是
vc_index uint32_t 0 4 0 mipi virtual index 是
ipi_channel uint32_t 1 2 0 ipi channel number， 是
linear mode 为 1 ，
hdr dol2 mode 为 2
tpg_input cim_input_tpg_t - - - 预留使用 否
func cim_func_desc_t - - - cim/sif 高阶功能 是

cim_func_desc_t

名称 类型 最小值 最大值 默认值 含义 必选
enable_frame_id uint32_t 0 1 0 使能 frame id 否
set_init_frame_id uint32_t 0 - 0 frame id 初始赋值 否
time_stamp_en uint32_t - - - 使能时间戳 否
time_stamp_mode uint32_t 1 8 - sif/cim 锁存时间戳的类型，目前可选择： 否
0x01: frame start 时，锁存的 tv 值。
0x02：触发 sensor 曝光时，锁存的 trigger_tv 值。
0x03: 锁存 tv + trigger_tv 值，推荐该选项。
其他：预留值
ts_src uint32_t 0 12 0 触发 sif 锁存时间戳的源 否
0 ：trig_tv 和 tv 的时间戳不使能
1 ：LPWM0_CHN0 触发高电平时刻 sif 锁存 tv 和 trig_tv
2 ：LPWM0_CHN1 触发高电平时刻 sif 锁存 tv 和 trig_tv
3 ：LPWM0_CHN2 触发高电平时刻 sif 锁存 tv 和 trig_tv
4 ：LPWM0_CHN3 触发高电平时刻 sif 锁存 tv 和 trig_tv
5 ：LPWM1_CHN0 触发高电平时刻 sif 锁存 tv 和 trig_tv
6 ：LPWM1_CHN1 触发高电平时刻 sif 锁存 tv 和 trig_tv
7 ：LPWM1_CHN2 触发高电平时刻 sif 锁存 tv 和 trig_tv
8 ：LPWM1_CHN3 触发高电平时刻 sif 锁存 tv 和 trig_tv
9 : ENET_PTP 预留值 ，无需使用
10 :SW 预留值 ，无需使用
11 :MCU 预留值 ，无需使用
12 :GPS 预留值 ，无需使用
pps_src uint32_t - - - 预留值，无需使用 否
enable_pattern uint32_t - - - 预留值，无需使用 否
skip_frame cim_skip_type_e 0 4 0 软件跳帧模式，pipeline 初始化时生效 否
0 (CIM_DISABLE_SKIP)：关闭跳帧
1 (CIM_IN_RATIO_SKIP)：按比例跳帧，需配合 input_fps 和 output_fps
2 (CIM_FIRST_FRAMES_SKIP)：丢弃前 N 帧
3 (CIM_HW_SKIP)：硬件跳帧
input_fps uint32_t 1 - 0 输入帧率，即 sensor 实际帧率。skip_frame = 1 时必填 否
output_fps uint32_t 1 - 0 期望输出帧率，需小于 input_fps。skip_frame = 1 时必填 否
使用 Bresenham 算法在 SIF DONE 中断中按比例均匀丢帧
例：input_fps=30, output_fps=1 表示 30fps 中只保留 1 帧
skip_nums uint32_t - - - 预留值，无需使用 否
hw_extract_m uint32_t - - - 预留值，无需使用 否
hw_extract_n uint32_t - - - 预留值，无需使用 否
hdr_mode enum hdr_mode 0 2 0 设置值为 enum hdr_mode： 是
0: 无需 SoC ISP 做多帧合成
1: 需要 SoC 侧做两帧合成
2: 需要 SoC 侧做三帧合成（预留， X5 不支持）

vin_attr_ex_t

通过 hbn_vnode_set_attr_ex 设置 VIN 扩展属性，支持静态配置和运行时动态修改。每次调用需设置 ex_attr_type 指定操作类型。

名称 类型 最小值 最大值 默认值 含义 必选
ex_attr_type vin_attr_ex_type_e - - - 扩展属性类型，决定哪个字段生效 是
VIN_STATIC_CIM_ATTR (0)：CIM 静态属性
VIN_DYNAMIC_FPS_CTRL (2)：运行时动态帧率控制
VIN_STATIC_MCLK_ATTR (7)：MCLK 频率配置
cim_static_attr cim_static_attr_t - - - CIM 静态属性，ex_attr_type = 0 时生效 否
fps_ctrl dynamic_fps_t - - - 动态帧率控制，ex_attr_type = 2 时生效 否
mclk_ex_attr mclk_attr_ex_t - - - MCLK 扩展属性，ex_attr_type = 7 时生效 否
vin_attr_ex_mask uint64_t - - 0 初始化时的属性掩码，bit 位对应 ex_attr_type 枚举值 否

dynamic_fps_t

运行时帧率控制结构体，通过 hbn_vnode_set_attr_ex 配合 ex_attr_type = VIN_DYNAMIC_FPS_CTRL 使用，可在 pipeline 运行中随时修改帧率，下一帧立即生效。

名称 类型 最小值 最大值 默认值 含义 必选
skip_mode cim_skip_type_e 0 4 0 跳帧模式 是
0 (CIM_DISABLE_SKIP)：关闭跳帧，恢复 sensor 原始帧率
1 (CIM_IN_RATIO_SKIP)：按比例跳帧
in_fps uint32_t 1 - 0 输入帧率（sensor 实际帧率），skip_mode = 1 时必填 是
out_fps uint32_t 1 - 0 期望输出帧率，需小于 in_fps，skip_mode = 1 时必填 是
使用 Bresenham 算法在 SIF DONE 中断中按比例均匀丢帧
例：in_fps=30, out_fps=10 表示输出 10fps

使用示例（运行时动态修改帧率）：

vin_attr_ex_t vin_attr_ex = {0};
vin_attr_ex.ex_attr_type = VIN_DYNAMIC_FPS_CTRL;
vin_attr_ex.fps_ctrl.skip_mode = CIM_IN_RATIO_SKIP;  // 按比例跳帧
vin_attr_ex.fps_ctrl.in_fps  = 30;   // sensor 实际帧率
vin_attr_ex.fps_ctrl.out_fps = 10;   // 期望输出 10fps
hbn_vnode_set_attr_ex(vin_node_handle, &vin_attr_ex);

// 关闭跳帧，恢复原始帧率
vin_attr_ex.fps_ctrl.skip_mode = CIM_DISABLE_SKIP;
vin_attr_ex.fps_ctrl.in_fps  = 0;
vin_attr_ex.fps_ctrl.out_fps = 0;
hbn_vnode_set_attr_ex(vin_node_handle, &vin_attr_ex);

vin_ochn_attr_t

名称 类型 最小值 最大值 默认值 含义 必选
ddr_en uint32_t 0 1 0 数据是否写到 DDR 是
roi_en uint32_t - - - 预留 否
emb_en uint32_t - - - 预留， sensor embedded data 是否写到 DDR 否
ochn_attr_type vin_ochn_attr_type_e - - - vin ochn 属性

VIN_BASIC_ATTR, // 默认，最基础的 vin 属性

VIN_EMB_ATTR，// sensor 带有 emb 输出		 是
vin_basic_attr vin_basic_attr_t - - - vin basic 属性，下 ddr 需要设置 是
rawds_attr vin_rawds_attr_t - - - 预留 否
roi_attr vpm_commn_roi_data_desc - - - 预留 否
emb_attr vin_emb_attr_t - - - 预留， emb 需要设置 否

vin_basic_attr_t

名称 类型 最小值 最大值 默认值 含义 必选
pack_mode uint32_t - - - 预留 否
wstride uint32_t 0 - - cim/sif 下 ddr 的 wide stride， 16 字节对齐。 是
sensor raw8 为 width， raw10~raw16 为 2*width
vstride uint32_t - - - 预留 否
format uint32_t - - - 下 ddr 时需要设置 是

vin_pdaf_attr_t

名称 类型 最小值 最大值 默认值 含义 必选
pdaf_en uint32_t - - 0 PD 信息通道是否使能， 1 为使能， 0 为不使能 是
pd_ipi_channel uint32_t 0 3 - 指定 PD 信息从哪个 IPI 通道传输。

RAW 数据从 IPI 通道 0 传输， PD 信息可指定为 1 ，从 IPI 通道 1 传输		 是
pd_width uint32_t - - PD 信息的宽 是
pd_height uint32_t - - - PD 信息的高 是
pd_format uint32_t - - - PD 信息的格式 是

vin_ichn_attr_t

名称 类型 最小值 最大值 默认值 含义 必选
format uint32_t - - - vin format， sensor 输出 format 是
width uint32_t 0 8192 0 sensor 输出分辨率 宽度 pixel 是
height uint32_t 0 4096 0 sensor 输出分辨率 高度 pixel 是

vin_ochn_buff_attr_t

名称 类型 最小值 最大值 默认值 含义 必选
buffers_num uint32_t 0 - 0 cim/sif 下 ddr 的 buffer number，一般设置为 6 是
flags int64_t - - - 一般在程序设置为： 否
hbn_buf_alloc_attr_t.flags = HB_MEM_USAGE_CPU_READ_OFTEN 逻辑或
HB_MEM_USAGE_CPU_WRITE_OFTEN 逻辑或
HB_MEM_USAGE_CACHED

lpwm_attr_t

名称 类型 最小值 最大值 默认值 含义 必选
enable uint32_t 0 - 0 是否使能 LPWM 否
lpwm_chn_attr_t lpwm_chn_attr[LPWM_CHN_NUM] - - - - LPWM channel 属性配置 否
LPWM_CHN_NUM 值为 4

lpwm_chn_attr_t

名称 类型 最小值 最大值 默认值 含义 必选 输出 30hz，高电平 10us 参数
trigger_source uint32_t 0 10 0 触发源选择 否
0-3: pad_trigger_in，硬件 IO 输入 PPS
4: enet_ptp_pps，预留
5: sw_trigger_in，软件触发
6: gps_trigger_in (TIME_SYNC2)，硬件 IO 输入 PPS
7: mcu_trigger_in (TIME_SYNC1)， 硬件 IO 输入 PPS
8: time_sync2_in (TIME_SYNC3)，硬件 IO 输入 PPS
9: time_sync3_in (TIME_SYNC4)，硬件 IO 输入 PPS
10: camera_1sec_pulse_out，预留
注：硬件 IO 对应的 pin 请在 pinlist 资料中查找。
trigger_mode uint32_t 0 1 0 触发机制 (1- 外界硬件触发， 0- 内部软件触发 ) 否
trigger_mode 设置为 0 时，自动设置为软件触发，可以不选择 trigger_source
period uint32_t 2 us 1000000 us 0 周期，实际生效的周期时间为 (period + 1)us 否 33332
offset uint32_t 0 (1000000/period) us 0 源触发 LPWM 后， LPWM 经过 offset(us) 再输出方波。 否 11
时间生效的时间为： (1/24) * (offset * 24 + 3) us 向下取整。
duty_time uint32_t 0 (4096/period) us 0 有效高电平时间，实际生效的时间为 (duty_time + 1)us 否 9
threshold uint32_t 0 65535 us 0 缓慢同步功能阈值 否 0
adjust_step uint32_t 0 15 0 每次的调整时间 adjust_time = 2 ^ adjust_step 否 0

5.2.7.4. ISP 参数

isp_cfg_t

名称 类型 最小值 最大值 默认值 含义 必选
isp_attr isp_attr_t · · · ISP 基本属性 是
ochn_attr isp_ochn_attr_t · · · ISP 输出通道属性 是
ichn_attr isp_ichn_attr_t · · · ISP 输入通道属性 是

isp_attr_t

名称 类型 最小值 最大值 默认值 含义 必选
input_mode uint32_t 0 2 0 前级模块输入方式

0 - PASSTHROUGH_MODE

1 - MCM_MODE

2 - DDR_MODE

需要注意的是：

input_mode 为 0 或者 1 时， sif 绑定到 isp 要用通道 1 。

input_mode 为 2 时， sif 下 drr 的功能必须打开，

sif 绑定到 isp 要用通道 0 。

PASSTHROUGH_MODE 仅支持单路，

MCM_MODE 最大支持四路。		 是
sched_mode uint32_t 0 2 0 图像处理优先级策略，暂时不支持

0 - ROUND_ROBIN

1 - FIXED_SEQUENCE

2 - FIFO		 否
tile_mode uint32_t 0 1 0 是否开启 tile_mode 模式，当输入尺寸超过 4096 时必须开启 否
sensor_mode isp_sensor_mode_e 0 2 0 对应的 sensor 模式

0 - ISP_NORMAL_M

1 - ISP_DOL2_M

2 - ISP_PWL_M		 是
crop common_rect_t · · · 指对输入图像的 crop 否

isp_ichn_attr_t

名称 类型 最小值 最大值 默认值 含义 必选
tpg_en cam_bool_e 0 1 0 开启 tpg 功能，暂时不支持 否
width uint32_t 0 5472 0 输入图像宽度 是
height uint32_t 0 3076 0 输入图像高度 是
fmt frame_format_e FRM_FMT_RAW FRM_FMT_RAW 0 FRM_FMT_NULL - 无效值 , FRM_FMT_RAW - RAW 格式 , FRM_FMT_NV12 - NV12 格式， FRM_FMT_UYVY - UYVY 格式， 目前只支持 RAW 格式 是
bit_width uint32_t 8 12 0 输入图像数据的 bit 宽度 是

isp_ochn_attr_t

名称 类型 最小值 最大值 默认值 含义 必选
ddr_en cam_bool_e 0 1 0 图像输出到 ddr 是
out common_rect_t · · · 输出图像的尺寸，暂时不支持后级 crop，因此配置无作用 否
fmt frame_format_e FRM_FMT_NV12 FRM_FMT_NV12 0 FRM_FMT_NULL - 无效值， FRM_FMT_RAW - RAW 格式， FRM_FMT_NV12 - NV12 格式， FRM_FMT_UYVY - UYVY 格式， 目前只支持 NV12 格式 是
bit_width uint32_t 8 8 8 输出图像数据的 bit 宽度， 目前只支持 nv12 格式， 8bit 是

5.2.7.5. VSE 参数

vse_ochn_type_e

名称 类型 最小值 最大值 默认值 含义 必选
VSE_DOWN_SCALE_4K - - - - downscale 输出通道，最大支持 4K -
VSE_DOWN_SCALE_1080P0 - - - - downscale 输出通道，最大支持 1080p-0 -
VSE_DOWN_SCALE_1080P1 - - - - downscale 输出通道，最大支持 1080p-1 -
VSE_DOWN_SCALE_720P0 - - - - downscale 输出通道，最大支持 720p-0 -
VSE_DOWN_SCALE_720P1 - - - - downscale 输出通道，最大支持 720p-1 -
VSE_UP_SCALE_4K - - - - upscale 输出通道，支持最多 4 倍放大，最大输出尺寸为 4096x3076 -
注意是 crop 后尺寸的 4 倍；宽、高放大比例可随意调整，总放大倍数为 4
VSE_OCHN_MAX

vse_cfg_t

名称 类型 最小值 最大值 默认值 含义 必选
vse_attr vse_attr_t - - - vse 基本属性 是
ochn_attr[VSE_OCHN_MAX] vse_ochn_attr_t - - - vse 输出通道属性 是
ichn_attr vse_ichn_attr_t - - - vse 输入通道属性 是

vse_attr_t

名称 类型 最小值 最大值 默认值 含义 必选
fps frame_fps_ctrl_t - - 0 配置输入图像 src 的 fps，用于帧率控制 否

vse_ichn_attr_t

名称 类型 最小值 最大值 默认值 含义 必选
tpg_en cam_bool_e 0 1 0 使能 tpg 功能，暂时不支持 否
width uint32_t 0 5432 0 输入图像原始宽度 是
height uint32_t 0 3076 0 输入图像原始高度 是
fmt frame_format_e FRM_FMT_NV12 FRM_FMT_NV12 0 图像格式，目前只支持 NV12 格式 是
bit_width uint32_t 8 8 0 输入图像 bit 宽度 是

vse_ochn_attr_t

名称 类型 最小值 最大值 默认值 含义 必选
chn_en cam_bool_e 0 1 0 使能通道 是
roi common_rect_t - - - 对输出图像的 crop，值全为 0 表示禁用 否
target_w uint32_t 0 受通道能力限制 0 输出图像的宽度，值为 0 表示禁用 scale 是
target_h uint32_t 0 受通道能力限制 0 输出图像的高度，值为 0 表示禁用 scale 是
y_stride uint32_t 0 - 0 输出图像 y 图层 stride，暂时不支持 否
uv_stride uint32_t 0 - 0 输出图像 uv 图层 stride，暂时不支持 否
fmt frame_format_e FRM_FMT_NV12 FRM_FMT_NV12 0 输出图像格式，目前只支持 NV12 格式 是
bit_width uint32_t 8 8 0 输出图像 bit 宽度 是
fps frame_fps_ctrl_t - - 0 配置输出图像 dst 的 fps，用于帧率控制 否

注意事项：

  • 宽度、高度、格式等字段需符合硬件能力限制。

  • 默认值为 0 时，可能会禁用相关功能。

5.2.7.6. GDC 参数

gdc_attr_t

名称 类型 最小值 最大值 默认值 含义 必选
config_addr uint64_t - - - gdc 配置文件的地址 是
config_size uint32_t - - - gdc 配置文件的大小 是
div_width uint8_t 8 - 0 暂时不用 是
div_height uint8_t 0 - 0 暂时不用 否
total_planes uint32_t 0 - 0 yuv 图层数量 是
binary_ion_id int32_t 0 - 0 配置文件的物理地址的 shareid 是
binary_offset uint64_t 0 - 0 配置文件所在物理地址的 offset 是

gdc_ichn_attr_t

名称 类型 最小值 最大值 默认值 含义 必选
input_width uint32_t 0 4096 0 输入图像的宽度 是
input_height uint32_t 0 2160 0 输入图像的高度 是
input_stride uint32_t 0 - 0 输入图像的 stride 是
n_in_one uint32_t 0 - 0 回灌 n 帧合成 1 帧 是

gdc_ochn_attr_t

名称 类型 最小值 最大值 默认值 含义 必选
output_width uint32_t 0 - 0 输出图像的宽度 是
output_height uint32_t 0 - 0 输出图像的高度 是
output_stride uint32_t 0 - 0 输出图像的 stride 是

注意事项

  1. GDC 输入输出宽高必须是偶数。

  2. 输入输出 stride 必须为 16 的倍数。

5.2.7.7. N2D 参数

n2d_command_t

名称 类型 最小值 最大值 默认值 含义 必选
scale - - - - 表示将进行 scale（缩放）处理 是
overlay - - - - 表示将进行 overlay（叠层）处理 是
stitch - - - - 表示将进行 stitch（拼接）处理 是
csc - - - - 表示将进行 csc（色彩空间转换）处理 是

n2d_config_t

名称 类型 最小值 最大值 默认值 含义 必选
ninputs uint32_t 0 4 - 输入通道数 是
input_width[N2D_IN_MAX] uint32_t 0 4096 - n2d 输入通道宽度 是
input_height[N2D_IN_MAX] uint32_t 0 2160 - n2d 输入通道高度 是
input_stride[N2D_IN_MAX] uint32_t - - - n2d 输入通道行跨 是
output_width uint32_t 0 4096 - n2d 输出通道宽度 是
output_height uint32_t 0 2160 - n2d 输出通道高度 是
output_stride uint32_t - - - n2d 输出通道行跨 是
output_format uint32_t - - - n2d 输出通道格式 是
in_buffer_addr[N2D_IN_MAX][HBN_VIO_BUFFER_MAX_PLANES] uint64_t - - - n2d 输入通道数据地址 是
out_buffer_addr[HBN_VIO_BUFFER_MAX_PLANES] uint64_t - - - n2d 输出通道数据地址 是
command n2d_command_t - - - 该配置文件进行的操作 是

5.2.8. 返回值说明

错误码 宏定义 描述 常见原因及解决方法
0 HBN_STATUS_SUCESS 成功
1 HBN_STATUS_INVALID_NODE vnode 无效，找不到对应的 vnode
2 HBN_STATUS_INVALID_NODETYPE vnode 类型无效，找不到对应的 vnode 对于 VSE， vnode 类型为 HB_VSE
3 HBN_STATUS_INVALID_HWID 无效的硬件模块 id 对于 VSE， hw_id 取值为 0
4 HBN_STATUS_INVALID_CTXID 无效的 context id 可设置为 AUTO_ALLOC_ID，由 HNB 框架 自动分配
5 HBN_STATUS_INVALID_OCHNID 无效的输出通道 id VSE 输出通道范围 [0,5]
6 HBN_STATUS_INVALID_ICHNID 无效的输入通道 id VSE 仅支持 1 个输入通道
7 HBN_STATUS_INVALID_FORMAT 无效的格式
8 HBN_STATUS_INVALID_NULL_PTR 空指针
9 HBN_STATUS_INVALID_PARAMETER 无效的参数，版本检查失败
10 HBN_STATUS_ILLEGAL_ATTR 无效的参数
11 HBN_STATUS_INVALID_FLOW 无效的 flow，找不到对应的 flow
12 HBN_STATUS_FLOW_EXIST flow 已经存在
13 HBN_STATUS_FLOW_UNEXIST flow 不存在
14 HBN_STATUS_NODE_EXIST node 已经存在
15 HBN_STATUS_NODE_UNEXIST node 不存在
16 HBN_STATUS_NOT_CONFIG 预留
17 HBN_STATUS_CHN_NOT_ENABLED 通道未使能
18 HBN_STATUS_CHN_ALREADY_ENABLED 通道已使能
19 HBN_STATUS_ALREADY_BINDED node 已经绑定
20 HBN_STATUS_NOT_BINDED node 未绑定
21 HBN_STATUS_TIMEOUT 超时
22 HBN_STATUS_NOT_INITIALIZED 未初始化
23 HBN_STATUS_NOT_SUPPORT 通道不支持或未激活
24 HBN_STATUS_NOT_PERM 操作不允许
25 HBN_STATUS_NOMEM 内存不足
26 HBN_STATUS_INVALID_VNODE_FD 无效的 node 文件描述符
27 HBN_STATUS_INVALID_ICHNID_FD 无效的输入通道文件描述符
28 HBN_STATUS_INVALID_OCHNID_FD 无效的输出通道文件描述符
29 HBN_STATUS_OPEN_OCHN_FAIL 打开输出通道失败
30 HBN_STATUS_OPEN_ICHN_FAIL 打开输入通道失败
31 HBN_STATUS_JSON_PARSE_FAIL json 解析失败
32 HBN_STATUS_REQ_BUF_FAIL 请求 buffer 失败
33 HBN_STATUS_QUERY_BUF_FAIL 查询 buffer 信息失败
34 HBN_STATUS_SET_CONTROL_FAIL 模块控制、调节参数（如 ISP 效果参数）设置失败
35 HBN_STATUS_GET_CONTROL_FAIL 模块控制、调节参数（如 ISP 效果参数）获取失败
36 HBN_STATUS_NODE_START_FAIL node 开启失败
37 HBN_STATUS_NODE_STOP_FAIL node 停止失败
38 HBN_STATUS_NODE_POLL_ERROR node 通道 poll 错误
39 HBN_STATUS_NODE_POLL_TIMEOUT node 通道 poll 超时
40 HBN_STATUS_NODE_POLL_FRAME_DROP node 通道 poll 时发生丢帧
41 HBN_STATUS_NODE_POLL_HUP node 通道 poll 时描述符挂起
42 HBN_STATUS_NODE_ILLEGAL_EVENT node 通道 poll 时事件非法
43 HBN_STATUS_NODE_DEQUE_ERROR node 通道 dequeue buffer 错误
44 HBN_STATUS_ILLEGAL_BUF_INDEX 无效的 buffer 索引
45 HBN_STATUS_NODE_QUE_ERROR node 通道 queue buffer 错误
46 HBN_STATUS_FLUSH_FRAME_ERROR node 通道帧 flush 错误
47 HBN_STATUS_INIT_BIND_ERROR 用 json 解析并绑定时发生错误
48 HBN_STATUS_ADD_NODE_FAIL 向 flow 中添加 node 失败
49 HBN_STATUS_WRONG_CONFIG_ID 系统不支持的 node id
50 HBN_STATUS_BIND_NODE_FAIL flow 绑定 node 时发生错误
51 HBN_STATUS_INVALID_VERSION 底层驱动模块和上层库版本号不匹配错误
52 HBN_STATUS_GET_VERSION_ERROR 获取底层驱动模块版本号错误
53 HBN_STATUS_MEM_INIT_FAIL hbmem 内存初始化失败
54 HBN_STATUS_MEM_IMPORT_FAIL hbmem 内存引入失败
55 HBN_STATUS_MEM_FREE_FAIL hbmem 内存释放失败
56 HBN_STATUS_SYSFS_OPEN_FAIL 系统文件打开失败
57 HBN_STATUS_STRUCT_SIZE_NOT_MATCH hal 层结构体大小与 kernel 层不匹配
58 HBN_STATUS_RGN_UNEXIST 获取不到对应的 rgn 数据
59 HBN_STATUS_RGN_INVALID_OPERATION rgn 操作无效
60 HBN_STATUS_RGN_OPEN_FILE_FAIL rgn 模块打开文件失败
128 HBN_STATUS_ERR_UNKNOW 未知错误
