5.5. 视频接入 - Camera

5.5.1. 模块描述

Camera 接入方式

X5 支持 MIPI CSI 视频输入或者通过解串器( deserial )转换为 MIPI CSI 信号接入两种方式。
这两种方式使用时需要通过 attach 和 detach 接口与 VIN Node 绑定和解绑，从而初始化和去初始化 sensor 。
1. MIPI CSI 直接接入时需要通过 hbn_camera_attach_to_vin 和 hbn_camera_detach_from_vin接口将 Camera 与 VIN Node 绑定和解绑。
2. 解串器(deserial)接入使用时需要通过 hbn_deserial_attach_to_vin 和 hbn_deserial_detach_from_vin 接口将 deserial 与 VIN Node 绑定和解绑。
关于 VIN Node的描述，参考视频接入- VIN 模块描述章节。

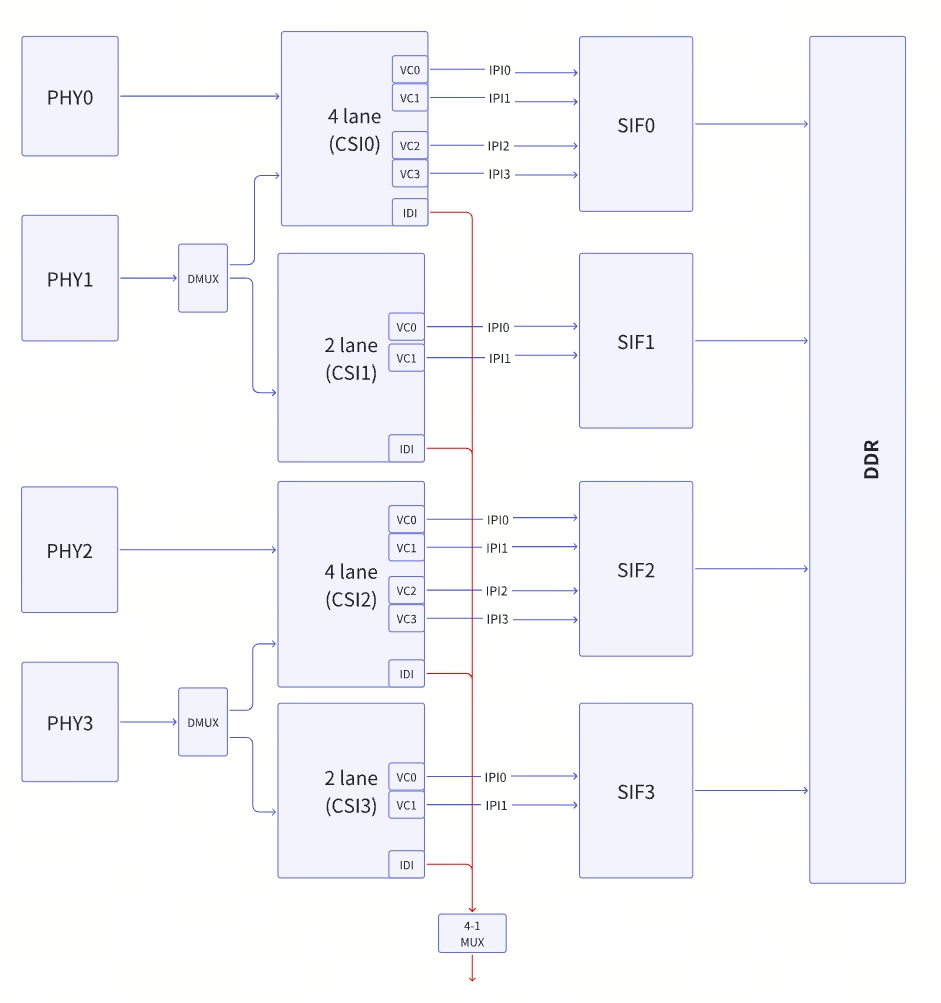

5.5.1.1. 硬件框图

主要组成模块

MIPI D-PHY (RX)：作为 MIPI 协议接收端的物理层，支持高速串行数据传输。
MIPI HOST 控制器：实现了主机端的CSI-2协议，负责从D-PHY接收数据并进行协议解析。X5 包含4个独立的HOST实例。
IPI (Image Pixel Interface)：图像像素接口，CSI HOST控制器解析出的有效图像数据通过此并行接口输出给SIF (Sensor Interface)模块进行后续处理。
IDI (Image Data Interface)：图像数据接口。

关键功能

芯片最多支持 4路独立的MIPI HOST (CSI0~CSI3)，每个独立支持最多 2条 Lane
MIPI HOST与IPI分配：
- HOST0 / HOST2：每个最多可绑定 4路 IPI。
- HOST1 / HOST3：每个最多可绑定 2路 IPI。
通过DMUX启用Lane拼接功能时，HOST0和HOST2可分别配置为使用 4条 Lane，以获得更高的单路带宽。注意：在此配置下，HOST1和HOST3将无法接收数据。
MIPI模块通过 12路 IPI接口将数据接入SIF。每一路IPI可绑定一个独立的虚拟通道，结合SerDes使用，理论上最多可接入 12路 Camera

5.5.1.2. MIPI 基础规格

支持 MIPI CSI 视频输入：
- 兼容 MIPI 联盟接口规范 v2.1
- 支持最多 8 条数据通道，每条数据通道最高支持 2.5Gbps 数据速率
- 支持 MIPI-HS 和 MIPI-LP 模式
- 硬件资源：4 个 2-lane PHY + 4 个 CSI-2 控制器
- 最多支持 12 个虚拟通道
- 支持最高分辨率 5472 x 3076 像素@30fps 视频输入
- 支持多种视频格式：
  - RAW 8-/10-/12-/14-/16-bit 格式
  - YUV 422 格式（8-/10-bit）
支持视频输入到输出直通模式：
- 支持 MIPI CSI RX 到 MIPI CSI TX 的直通（back-to-back）模式

5.5.2. 参考示例

Camera 接入部分示例代码可以参考 sample_vin 章节

5.5.3. API 参考

API 接口	接口功能
hbn_camera_create	根据 camera_config_t 传入的配置创建 camera handle。
hbn_camera_destroy	根据 camera handle 销毁对应的软件资源。
hbn_camera_attach_to_vin	通过 camera 和 vin node 的 handle，将两者在 vpf 框架中绑定，并对 camera 的硬件初始化。
hbn_camera_detach_from_vin	将 camera 与 vin node 解绑，并做去初始化操作。
hbn_camera_attach_to_deserial	通过 camera 和 deserial 的 handle，将两者绑定，并对 deserial 和 camera 硬件初始化。
hbn_camera_detach_from_deserial	将 camera 与 deserial 解绑，并做去初始化操作。
hbn_camera_start	配置 camera 寄存器，开始出流。
hbn_camera_stop	配置 camera 寄存器，关流。
hbn_camera_reset	通过重新初始化 sensor 来做 reset。
hbn_camera_change_fps	动态切换 sensor 帧率。
hbn_camera_read_register	读取 camera 寄存器的值。
hbn_camera_get_handle	通过 vin node handle 或者 camera port index，获取对应的 camera handle。
hbn_camera_init_cfg	通过传入的配置，创建 camera handle 和 deserial handle 并绑定。
hbn_deserial_create	根据传入的配置，创建 deserial handle。
hbn_deserial_destroy	根据 deserial handle 销毁对应的软件资源。
hbn_deserial_attach_to_vin	将 deserial 与 vin node 绑定。
hbn_deserial_detach_from_vin	将 deserial 与 vin node 解绑。
hbn_txser_create	根据传入的配置，创建串行器句柄 tx serial handle。
hbn_txser_destroy	根据 tx serial handle 销毁对应的软件资源。
hbn_txser_attach_to_vin	将 tx serial 与 vin node 绑定。
hbn_txser_detach_from_vin	将 tx serial 与 vin node 解绑。
hbn_camera_switch_scence	动态切换 camera isp tuning 效果文件。

5.5.3.1. hbn_camera_create

【函数声明】

int32_t hbn_camera_create(camera_config_t *cam_config, camera_handle_t *cam_fd)

【参数描述】

[IN] camera_config_t *cam_config：要配置的 camera 对应的参数结构体指针；
[OUT] camera_handle_t *cam_fd：根据配置参数返回的 fd，作为 camera 的操作 handle；

【返回值】

成功：RET_OK 0
失败：异常为负值错误码

【功能描述】

根据 camera_config_t 传入的配置创建 camera handle。

【注意事项】

API 里面会对 sensor lib 进行检查，如果 sensor 驱动代码不符合 HBN 框架规范，则会检查报错。
API 里面会对 cam_config 进行检查，如果配置不符合 IP 硬件能力，则会检查报错。

5.5.3.2. hbn_camera_destroy

【函数声明】

int32_t hbn_camera_destroy(camera_handle_t cam_fd)

【参数描述】

[IN] camera_handle_t cam_fd：camera 的操作 handle，由 hbn_camera_create 所创建；

【返回值】

成功：RET_OK 0
失败：异常为负值错误码

【功能描述】

根据 camera handle 销毁对应的软件资源。

【注意事项】

hbn_camera_destroy 需要和 hbn_camera_create 成对使用。
hbn_camera_destroy 会释放 sensor lib, 执行完成后，sensor 将无法正常访问。
hbn_camera_destroy 内部会调用 hbn_camera_detach_from_vin，会触发 sensor 停流操作，所以 hbn_camera_destroy 需要在 hbn_vflow_destroy 之前调用。

5.5.3.3. hbn_camera_attach_to_vin

【函数声明】

int32_t hbn_camera_attach_to_vin(camera_handle_t cam_fd, vpf_handle_t vin_fd)

【参数描述】

[IN] camera_handle_t cam_fd：camera handle，由 hbn_camera_create 创建；
[IN] vpf_handle_t vin_fd：由 hbn_vnode_open 接口创建的 vin node handle。

【返回值】

成功：RET_OK 0
失败：异常为负值错误码

【功能描述】

通过 camera 和 vin node 的 handle，将两者在 vpf 框架中绑定，并对 camera 的硬件初始化。

【注意事项】

同一个 camera,不能重复执行 hbn_camera_attach_to_vin，否则会报 attach error 错误。

5.5.3.4. hbn_camera_detach_from_vin

【函数声明】

int32_t hbn_camera_detach_from_vin(camera_handle_t cam_fd)

【参数描述】

[IN] camera_handle_t cam_fd：camera handle，由 hbn_camera_create 创建；

【返回值】

成功：RET_OK 0
失败：异常为负值错误码

【功能描述】

将 camera 与 vin node 解绑，并做去初始化操作。

【注意事项】

hbn_camera_detach_from_vin 需要和 hbn_camera_attach_to_vin 成对使用。
hbn_camera_destroy 内部调用了 hbn_camera_detach_from_vin，所以调用了 hbn_camera_destroy 接口，hbn_camera_detach_from_vin 可以不再调用。

5.5.3.5. hbn_camera_attach_to_deserial

【函数声明】

int32_t hbn_camera_attach_to_deserial(camera_handle_t cam_fd, deserial_handle_t des_fd, camera_des_link_t link)

【参数描述】

[IN] camera_handle_t cam_fd：camera handle，由 hbn_camera_create 创建；
[IN] deserial_handle_t des_fd：deserial handle，由 hbn_deserial_create 创建；
[IN] camera_des_link_t link：camera 与 deserial 的 link 方式，根据 camera 接到哪个 link 决定。

【返回值】

成功：RET_OK 0
失败：异常为负值错误码

【功能描述】

通过 camera 和 deserial 的 handle，将两者绑定，并对 deserial 和 camera 硬件初始化。

【注意事项】

硬件上有解串器时才需要调用该接口。
执行 hbn_camera_attach_to_deserial 后，就不需要再执行 hbn_camera_attach_to_vin，而是由 deserial 绑定到 vin node。

5.5.3.6. hbn_camera_detach_from_deserial

【函数声明】

int32_t hbn_camera_detach_from_deserial(camera_handle_t cam_fd)

【参数描述】

[IN] camera_handle_t cam_fd：camera handle，由 hbn_camera_create 创建；

【返回值】

成功：RET_OK 0
失败：异常为负值错误码

【功能描述】

将 camera 与 deserial 解绑，并做去初始化操作。

【注意事项】

hbn_camera_detach_from_deserial 需要和 hbn_camera_attach_to_deserial 成对使用。

5.5.3.7. hbn_camera_start

【函数声明】

int32_t hbn_camera_start(camera_handle_t cam_fd)

【参数描述】

[IN] camera_handle_t cam_fd：camera handle，由 hbn_camera_create 创建；

【返回值】

成功：RET_OK 0
失败：异常为负值错误码

【功能描述】

配置 camera 寄存器，开始出流。

【注意事项】

camera handle attach 到 vflow 后，该接口可以不调用。如果要调用必须先调用 hbn_vflow_start，再调用 hbn_camera_start。

5.5.3.8. hbn_camera_stop

【函数声明】

int32_t hbn_camera_stop(camera_handle_t cam_fd)

【参数描述】

[IN] camera_handle_t cam_fd：camera handle，由 hbn_camera_create 创建；

【返回值】

成功：RET_OK 0
失败：异常为负值错误码

【功能描述】

配置 camera 寄存器，关流。

【注意事项】

需要和 hbn_camera_start 成对使用。

5.5.3.9. hbn_camera_reset

【函数声明】

int32_t hbn_camera_reset(camera_handle_t cam_fd)

【参数描述】

[IN] camera_handle_t cam_fd：camera handle，由 hbn_camera_create 创建；

【返回值】

成功：RET_OK 0
失败：异常为负值错误码

【功能描述】

通过重新初始化 sensor 来做 reset。

【注意事项】

如果在 camera attach vin 之前调用该接口，则会通过 camera_attach_to_vin 接口来给 sensor 初始化，达到 reset 效果。如果是在 camera attach vin 之后调用该接口，则会调用 sensor stop,sensor deinit，然后初始化再重新 init sensor,start sensor。

5.5.3.10. hbn_camera_change_fps

【函数声明】

int32_t hbn_camera_change_fps(camera_handle_t cam_fd, int32_t fps)

【参数描述】

[IN] camera_handle_t cam_fd：camera handle，由 hbn_camera_create 创建；
[IN] int32_t fps：sensor 出图帧率；

【返回值】

成功：RET_OK 0
失败：异常为负值错误码

【功能描述】

动态切换 sensor 帧率。

【注意事项】

该功能需要在 sensor lib 库中实现相应的回调函数 dynamic_switch_fps。

5.5.3.11. hbn_camera_read_register

【函数声明】

int32_t hbn_camera_read_register(camera_handle_t cam_fd, camera_reg_type_t type, uint32_t reg_addr)

【参数描述】

[IN] camera_handle_t cam_fd：camera handle，由 hbn_camera_create 创建；
[IN] camera_reg_type_t type：读取 sensor 寄存器的类型；
[IN] uint32_t reg_addr：寄存器地址；

【返回值】

成功：RET_OK 0
失败：异常为负值错误码

【功能描述】

读取 camera 寄存器的值。

【注意事项】

无

5.5.3.12. hbn_camera_get_handle

【函数声明】

camera_handle_t hbn_camera_get_handle(vpf_handle_t vin_fd, int32_t camera_index)

【参数描述】

[IN] vpf_handle_t vin_fd：vin node 的 fd；
[IN] int32_t camera_index：camera 的 port index；

【返回值】

成功：RET_OK 0
失败：异常为负值错误码

【功能描述】

通过 vin node handle 或者 camera port index，获取对应的 camera handle。

【注意事项】

无

5.5.3.13. hbn_camera_init_cfg

【函数声明】

int32_t hbn_camera_init_cfg(const char *cfg_file)

【参数描述】

[IN] const char *cfg_file：camera 配置文件路径（json）；

【返回值】

成功：RET_OK 0
失败：异常为负值错误码

【功能描述】

通过传入的配置，创建 camera handle 和 deserial handle 并绑定。

【注意事项】

该 API 是通过解析 json 方式来创建 camera,与 sample 中非 json 方式接口不同，详情请咨询 FAE。

5.5.3.14. hbn_deserial_create

【函数声明】

int32_t hbn_deserial_create(deserial_config_t *des_config, deserial_handle_t *des_fd)

【参数描述】

[IN] deserial_config_t *des_config：deserial 配置参数结构体指针；
[OUT] deserial_handle_t *des_fd：根据配置创建的 deserial handle；

【返回值】

成功：RET_OK 0
失败：异常为负值错误码

【功能描述】

根据传入的配置，创建 deserial handle。

【注意事项】

硬件上有解串器时才需要调用该接口。
该接口会对 deserial 的配置进行检查，如果配置超出一定范围，则会报错。
该接口会对 deserial lib 进行检查，如果不符合 HBN 架构规范，则会报错。

5.5.3.15. hbn_deserial_destroy

【函数声明】

int32_t hbn_deserial_destroy(deserial_handle_t des_fd)

【参数描述】

[IN] deserial_handle_t des_fd：deserial handle，由 hbn_deserial_create 创建；

【返回值】

成功：RET_OK 0
失败：异常为负值错误码

【功能描述】

根据 deserial handle 销毁对应的软件资源。

【注意事项】

hbn_deserial_destroy 需要和 hbn_deserial_create 成对使用。

5.5.3.16. hbn_deserial_attach_to_vin

【函数声明】

int32_t hbn_deserial_attach_to_vin(deserial_handle_t des_fd, camera_des_link_t link, vpf_handle_t vin_fd)

【参数描述】

[IN] deserial_handle_t des_fd：deserial handle，由 hbn_deserial_create 创建；
[IN] camera_des_link_t link：deserial 的 link 编号；
[IN] vpf_handle_t vin_fd：要绑定到的 vin node handle；

【返回值】

成功：RET_OK 0
失败：异常为负值错误码

【功能描述】

将 deserial 与 vin node 绑定。

【注意事项】

硬件上带有解串器，则 camera 与 deserial 进行绑定,deserial 与 vin node 绑定。

5.5.3.17. hbn_deserial_detach_from_vin

【函数声明】

int32_t hbn_deserial_detach_from_vin(deserial_handle_t des_fd, camera_des_link_t link)

【参数描述】

[IN] deserial_handle_t des_fd：deserial handle，由 hbn_deserial_create 创建；
[IN] camera_des_link_t link：deserial 的 link 编号；

【返回值】

成功：RET_OK 0
失败：异常为负值错误码

【功能描述】

将 deserial 与 vin node 解绑。

【注意事项】

hbn_deserial_detach_from_vin 与 hbn_deserial_attach_to_vin 需要成对使用。

5.5.3.18. hbn_txser_create

【函数声明】

int32_t hbn_txser_create(txser_config_t *txs_config, txser_handle_t *txs_fd)

【参数描述】

[IN] txser_config_t *txs_config：tx serial 配置参数结构体指针；
[OUT] txser_handle_t *txs_fd：根据配置创建的 tx serial handle；

【返回值】

成功：RET_OK 0
失败：异常为负值错误码

【功能描述】

根据传入的配置，创建串行器句柄 tx serial handle。

【注意事项】

硬件上有串行器时才需要调用该接口。
该接口会对 txser 的配置进行检查，如果配置超出一定范围，则会报错。
该接口会对 txser lib 进行检查，如果不符合 HBN 架构规范，则会报错。

5.5.3.19. hbn_txser_destroy

【函数声明】

int32_t hbn_txser_destroy(txser_handle_t txs_fd)

【参数描述】

[IN] txser_handle_t txs_fd：tx serial handle，由 hbn_txser_create 创建；

【返回值】

成功：RET_OK 0
失败：异常为负值错误码

【功能描述】

根据 tx serial handle 销毁对应的软件资源。

【注意事项】

硬件上有串行器时才需要调用该接口。
hbn_txser_destroy 与 hbn_txser_create 需要成对使用。

5.5.3.20. hbn_txser_attach_to_vin

【函数声明】

int32_t hbn_txser_attach_to_vin(txser_handle_t txs_fd, camera_txs_csi_t csi, vpf_handle_t vin_fd)

【参数描述】

[IN] txser_handle_t txs_fd：tx serialhandle，由 hbn_txser_create 创建；
[IN] camera_txs_csi_t csi：tx csi index；
[IN] vpf_handle_t vin_fd：要绑定到的 vin node handle；

【返回值】

成功：RET_OK 0
失败：异常为负值错误码

【功能描述】

将 tx serial 与 vin node 绑定。

【注意事项】

硬件上有串行器时才需要调用该接口。
该接口会对 txser 硬件进行初始化。
硬件上带有串行器，则 camera 与 txser 进行绑定,txser 与 vin node 绑定。

5.5.3.21. hbn_txser_detach_from_vin

【函数声明】

int32_t hbn_txser_detach_from_vin(txser_handle_t txs_fd, camera_txs_csi_t csi)

【参数描述】

[IN] txser_handle_t txs_fd：tx serial handle，由 hbn_txser_create 创建；
[IN] camera_txs_csi_t csi：tx csi index；

【返回值】

成功：RET_OK 0
失败：异常为负值错误码

【功能描述】

将 tx serial 与 vin node 解绑。

【注意事项】

hbn_txser_detach_from_vin 需要与 hbn_txser_attach_to_vin 成对使用。

5.5.3.22. hbn_camera_switch_scence

【函数声明】

int32_t hbn_camera_switch_scence(int64_t vflow_fd, int64_t isp_vnode_fd, const char *cname)

【参数描述】

[IN] int64_t vflow_fd：camera flow handle，由 hbn_vflow_create 创建；
[IN] int64_t isp_vnode_fd：isp node handle，由 hbn_vflow_get_vnode_handle 获取；
[IN] const char *cname：isp tuning json 字符串，默认从/usr/hobot/lib/sensor 目录找指定的 tuning 文件，如果 tuning 文件不在/usr/hobot/lib/sensor 目录，需要指定 tuning 文件的绝对路径；

【返回值】

成功：RET_OK 0
失败：异常为负值错误码

【功能描述】

动态切换 camera isp tuning 效果文件。

【注意事项】

该 API 会先 stop vflow，然后进行切换 isp tuning 文件，最后再重新 start vflow。

5.5.4. 数据结构

Camera 参数

typedef struct camera_config_s

名称	类型	最小值	最大值	默认值	含义	必选
name[CAMERA_MODULE_NAME_LEN]	char	-	CAMERA_MODULE_NAME_LEN(108)	-	camera 模组名称，需要和 sensor lib 名称对应，如：sensor 驱动名称为：libsc1330t.so，那么 name 为 sc1330t	是
addr	uint32_t	0x00	0x7f	0x00	sensor 设备地址，一般是 i2c 7位地址	是
isp_addr	uint32_t	0x00	0x7f	0x00	isp 设备地址(如有)，默认无	否
eeprom_addr	uint32_t	0x00	0x7f	0x00	eeprom 设备地址(如有)，默认无	否
serial_addr	uint32_t	0x00	0x7f	0x00	serdes 设备地址(如有)，默认无	否
sensor_mode	uint32_t	1	6	1	sensor 工作模式，可以使用 enum sensor_mode_e 枚举，定义如下： 1：NORMAL_M，linear 模式； 2：DOL2_M，hdr2帧合成1帧； 3：DOL3_M，hdr3帧合成1帧； 4：DOL4_M，hdr4帧合成1帧； 5：PWL_M，hdr 模式 sensor 内部合成 6：SLAVE_M，slave 模式, 需要外界 trigger 信号，才能正常出流	是
sensor_clk	uint32_t	-	-	0x00	sensor 一些 clk 时钟配置，目前未生效，备用	否
gpio_enable_bit	uint32_t	0	0xFFFFFFFF	0	是否使用 X5 gpio 控制 camera sensor 的引脚，以满足 sensor 上下电的时序要求。如：使用 gpio 来控制 sensor XSHUTDN 引脚。注意：需要在 dts 中配置对应的 gpio number。 0：不使用 gpio 来控制；非0：使用 gpio 来控制 sensor，按照 bit 来使能 gpio。比如: 0x07 则代表使能 [gpio_a, gpio_b, gpio_c] 3 个 gpio。	是
gpio_level_bit	uint32_t	0	1	0	如果选择 gpio_enable_bit，则可以配置 gpio_level_bit 来控制 sensor 引脚高低电平。某个 gpio bit 与 sensor 管脚高低电平关系如下： 0: 先输出低电平， sleep 1s，再输出高电平； 1: 先输出高电平，sleep 1s，再输出低电平。比如：0x05 = 101，从 bit0 到 bit2 分别代表 gpio_a 先输出高电平，再输出低电平，gpio_b 先输出低电平，再输出高电平，gpio_c 先输出高电平，再输出低电平。需要根据 sensor spec 上电时序来自定义。	是
bus_select	uint32_t	0	6	0	sensor i2c number 选择，一般硬件固定后，对应的 i2c 也是固定的，所以建议在 dts 中配置，这里可以省去。 dts 中绑定 sensor i2c，详情见：camera 点亮说明文档。	否
bus_timeout	uint32_t	0	-	0	I2C 的 timeout 时间配置。配置了 bus_select，才需要配置。	否
fps	uint32_t	0	120	0	sensor 帧率配置。	是
width	uint32_t	0	8192	0	sensor 出图宽度（pixel）	是
height	uint32_t	0	4096	0	sensor 出图高度（pixel）	是
format	uint32_t	-	-	-	sensor 数据类型，常见的如下： RAW8: 0x2A； RAW10: 0x2B； RAW12: 0x2C； YUV422 8-bit: 0x1E	是
flags	uint32_t	0	-	0	可选功能:诊断，恢复，debug 等	否
extra_mode	uint32_t	0	-	0	各 sensor 库内部定制配置: 多用于区分模组与功能开关	是
config_index	uint32_t	0	-	0	各 sensor 库内部定制配置: 多用于区分模组与功能开关	是
ts_compensate	uint32_t	0	-	0	预留参数，备用	否
mipi_cfg	mipi_config_t	-	-	-	MIPI 配置，置为 NULL 自动从 sensor 驱动中获取配置（get_csi_attr）。	是
calib_lname	char	-	-	-	sensor 效果库路径，默认路径为 /usr/hobot/lib/sensor，支持自定义路径，总长度不超过 100 字节。比如： calib_lname="/userdata/test_tuning.json"。目前软件版本，如果设置为 disable，则代码中默认使用 sensor_name_tuning.json 的字符串传给 isp。	是
sensor_param	char	-	-	-	sensor 自定义数据	否
iparam_mode	uint32_t	-	-	-	预留参数，备用	否
end_flag	uint32_t	-	-	-	预留参数，备用	否

typedef struct deserial_config_s

名称	类型	最小值	最大值	默认值	含义	必选
name	char[CAMERA_MODULE_NAME_LEN]	-	-	-	Deserial 的名称，例如 max9296。	是
addr	uint32_t	0	-	-	Deserial 设备的地址。	是
gpio_enable_bit	uint32_t	0	-	-	GPIO 操作使能位，索引自 VCON。	是
gpio_level_bit	uint32_t	0	-	-	GPIO 工作状态位，表示当前 GPIO 状态。	是
gpio_mfp	uint8_t[CAMERA_DES_GPIO_MAX]	0	CAMERA_DES_GPIO_MAX	0x0	MFP 的 GPIO 功能选择，用于指定 GPIO 的多功能配置。	是
bus_select	uint32_t	0	-	-	I2C 总线选择，索引自 VCON。	是
bus_timeout	uint32_t	0	-	-	I2C 超时时间设置，单位为毫秒。	是
lane_mode	uint32_t	0	-	-	PHY 配置的 lane 模式选择。	是
lane_speed	uint32_t	0	-	-	PHY 配置的 lane 速率。	是
link_map	uint32_t	0	-	-	Link 和 CSI/VC 的映射关系配置。	是
link_desp	char[CAMERA_DES_LINKMAX][CAMERA_DES_PORTDESP_LEN]	-	-	-	各 Link 连接模组的配置描述，用于多进程使用。	是
reset_delay	uint32_t	0	-	-	Reset 操作的延迟时间，单位为毫秒。	是
flags	uint32_t	0	-	-	可选功能标志，例如诊断、调试等。	否
poc_cfg	poc_config_t*	-	-	NULL	POC 配置指针，若为 NULL 则无 POC 功能。	否
mipi_cfg	mipi_config_t*	-	-	NULL	MIPI 配置指针，若为 NULL 则自动获取配置。	否
deserial_param	char*	-	-	NULL	Deserial 自定义数据指针。	否
end_flag	uint32_t	0	0xFFFFFFFF	-	结构体配置的结束标志。	是

typedef struct poc_config_s

名称	类型	最小值	最大值	默认值	含义	必选
name	char[CAMERA_MODULE_NAME_LEN]	-	-	-	POC 的名称，例如 max20087。	是
addr	uint32_t	0	-	-	POC 设备的地址。	是
gpio_enable_bit	uint32_t	0	-	-	GPIO 操作使能位，索引自 VCON。	是
gpio_level_bit	uint32_t	0	-	-	GPIO 工作状态位，表示当前 GPIO 状态。	是
poc_map	uint32_t	0	-	-	POC 与 Link 的映射关系。	是
power_delay	uint32_t	0	-	-	POC 开关操作的延迟时间，单位为毫秒。	是
end_flag	uint32_t	0	0xFFFFFFFF	-	结构体配置的结束标志,用于校验完整性。	是

5.5.5. 返回值说明

错误码	宏定义	描述	常见原因及解决方法
0	HBN_STATUS_SUCESS	成功
1	HBN_STATUS_INVALID_NODE	vnode 无效，找不到对应的 vnode
2	HBN_STATUS_INVALID_NODETYPE	vnode 类型无效，找不到对应的 vnode	对于 VIN，vnode 类型为 HB_VIN
3	HBN_STATUS_INVALID_HWID	无效的硬件模块 id	对于 VIN，hw_id 取值为 0
4	HBN_STATUS_INVALID_CTXID	无效的 context id	可设置为 AUTO_ALLOC_ID，由 HBN 框架自动分配
5	HBN_STATUS_INVALID_OCHNID	无效的输出通道 id	VIN 输出通道为 0
6	HBN_STATUS_INVALID_ICHNID	无效的输入通道 id	VIN 仅支持1个输入通道
7	HBN_STATUS_INVALID_FORMAT	无效的格式
8	HBN_STATUS_INVALID_NULL_PTR	空指针
9	HBN_STATUS_INVALID_PARAMETER	无效的参数，版本检查失败
10	HBN_STATUS_ILLEGAL_ATTR	无效的参数
11	HBN_STATUS_INVALID_FLOW	无效的 flow，找不到对应的 flow
12	HBN_STATUS_FLOW_EXIST	flow 已经存在
13	HBN_STATUS_FLOW_UNEXIST	flow 不存在
14	HBN_STATUS_NODE_EXIST	node 已经存在
15	HBN_STATUS_NODE_UNEXIST	node 不存在
16	HBN_STATUS_NOT_CONFIG	预留
17	HBN_STATUS_CHN_NOT_ENABLED	通道未使能
18	HBN_STATUS_CHN_ALREADY_ENABLED	通道已使能
19	HBN_STATUS_ALREADY_BINDED	node 已经绑定
20	HBN_STATUS_NOT_BINDED	node 未绑定
21	HBN_STATUS_TIMEOUT	超时
22	HBN_STATUS_NOT_INITIALIZED	未初始化
23	HBN_STATUS_NOT_SUPPORT	通道不支持或未激活
24	HBN_STATUS_NOT_PERM	操作不允许
25	HBN_STATUS_NOMEM	内存不足
26	HBN_STATUS_INVALID_VNODE_FD	无效的 node 文件描述符
27	HBN_STATUS_INVALID_ICHNID_FD	无效的输入通道文件描述符
28	HBN_STATUS_INVALID_OCHNID_FD	无效的输出通道文件描述符
29	HBN_STATUS_OPEN_OCHN_FAIL	打开输出通道失败
30	HBN_STATUS_OPEN_ICHN_FAIL	打开输入通道失败
31	HBN_STATUS_JSON_PARSE_FAIL	json 解析失败
32	HBN_STATUS_REQ_BUF_FAIL	请求 buffer 失败
33	HBN_STATUS_QUERY_BUF_FAIL	查询 buffer 信息失败
34	HBN_STATUS_SET_CONTROL_FAIL	模块控制、调节参数（如 ISP 效果参数）设置失败
35	HBN_STATUS_GET_CONTROL_FAIL	模块控制、调节参数（如 ISP 效果参数）获取失败
36	HBN_STATUS_NODE_START_FAIL	node 开启失败
37	HBN_STATUS_NODE_STOP_FAIL	node 停止失败
38	HBN_STATUS_NODE_POLL_ERROR	node 通道 poll 错误
39	HBN_STATUS_NODE_POLL_TIMEOUT	node 通道 poll 超时
40	HBN_STATUS_NODE_POLL_FRAME_DROP	node 通道 poll 时发生丢帧
41	HBN_STATUS_NODE_POLL_HUP	node 通道 poll 时描述符挂起
42	HBN_STATUS_NODE_ILLEGAL_EVENT	node 通道 poll 时事件非法
43	HBN_STATUS_NODE_DEQUE_ERROR	node 通道 dequeue buffer 错误
44	HBN_STATUS_ILLEGAL_BUF_INDEX	无效的 buffer 索引
45	HBN_STATUS_NODE_QUE_ERROR	node 通道 queue buffer 错误
46	HBN_STATUS_FLUSH_FRAME_ERROR	node 通道帧 flush 错误
47	HBN_STATUS_INIT_BIND_ERROR	用 json 解析并绑定时发生错误
48	HBN_STATUS_ADD_NODE_FAIL	向 flow 中添加 node 失败
49	HBN_STATUS_WRONG_CONFIG_ID	系统不支持的 node id
50	HBN_STATUS_BIND_NODE_FAIL	flow 绑定 node 时发生错误
51	HBN_STATUS_INVALID_VERSION	底层驱动模块和上层库版本号不匹配错误
52	HBN_STATUS_GET_VERSION_ERROR	获取底层驱动模块版本号错误
53	HBN_STATUS_MEM_INIT_FAIL	hbmem 内存初始化失败
54	HBN_STATUS_MEM_IMPORT_FAIL	hbmem 内存引入失败
55	HBN_STATUS_MEM_FREE_FAIL	hbmem 内存释放失败
56	HBN_STATUS_SYSFS_OPEN_FAIL	系统文件打开失败
57	HBN_STATUS_STRUCT_SIZE_NOT_MATCH	hal 层结构体大小与 kernel 层不匹配
58	HBN_STATUS_RGN_UNEXIST	获取不到对应的 rgn 数据
59	HBN_STATUS_RGN_INVALID_OPERATION	rgn 操作无效
60	HBN_STATUS_RGN_OPEN_FILE_FAIL	rgn 模块打开文件失败
128	HBN_STATUS_ERR_UNKNOW	未知错误
