UART 接口

接口介绍​

UART（Universal Asynchronous Receiver/Transmitter，通用异步收发传输器）接口提供稳定可靠的串行通信能力，支持设备间进行数据收发与信息交互。该接口具有结构简单、易于扩展、兼容性强等特点，可用于连接传感器、通信模块、调试设备及其他嵌入式外设，实现系统状态监测、数据传输与设备控制。

案例目标​

通过 UART 接口进行回环测试，RDK X5 开发板使用设备路径为 /dev/ttyS1。

设备清单​

  • RDK X5 开发板
  • 跳线帽

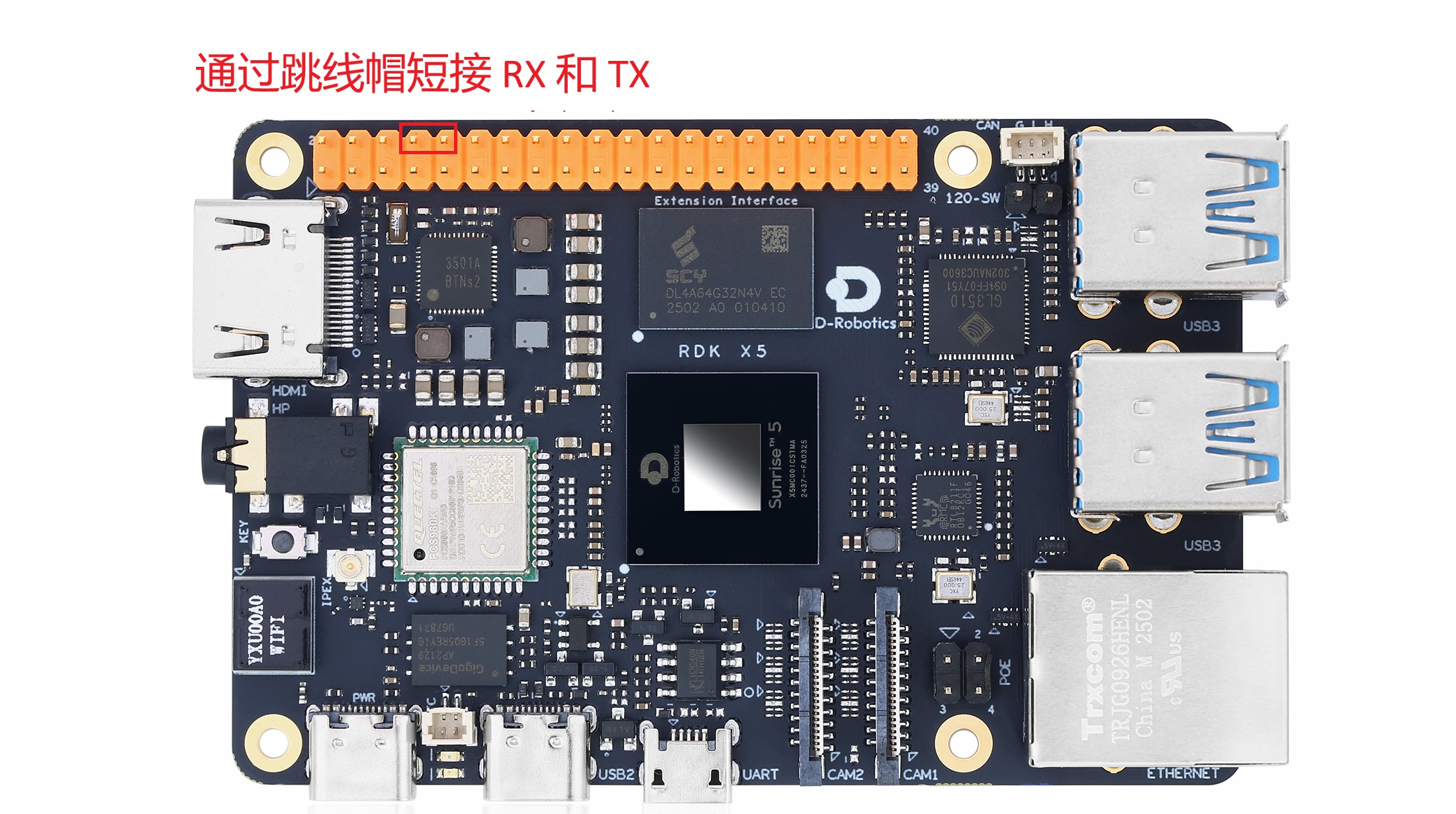

硬件连接​

连接示意图

接口说明​

说明

正常使用中，外接设备的 RX 端口接开发板的 TX 端口，设备的 TX 端口接开发板的 RX 端口。

接口名称板端接口号功能说明
UART_TX8发送端口
UART_RX10接收端口

40PIN 管脚定义​

40PIN 管脚定义

案例代码​

创建 uart_loopback.py 文件，在 uart_loopback.py 文件中粘贴以下代码：

#!/usr/bin/env python3

import sys
import signal
import os
import time

# 导入python串口库
import serial
import serial.tools.list_ports

def signal_handler(signal, frame):
    sys.exit(0)

def serialTest():
    print("List of enabled UART:")
    #X5使用/dev/ttyS1
    uart_dev= "/dev/ttyS1"

    baudrate = input("请输入波特率(9600,19200,38400,57600,115200,921600):")
    try:
        ser = serial.Serial(uart_dev, int(baudrate), timeout=1) # 1s timeout
    except Exception as e:
        print("open serial failed!\n")

    print(ser)

    print("Starting demo now! Press CTRL+C to exit")

    while True:
        test_data = "AA55"
        write_num = ser.write(test_data.encode('UTF-8'))
        print("Send: ", test_data)

        received_data = ser.read(write_num).decode('UTF-8')
        print("Recv: ", received_data)

        time.sleep(1)

    ser.close()
    return 0

if __name__ == '__main__':
    signal.signal(signal.SIGINT, signal_handler)
    if serialTest() != 0:
        print("Serial test failed!")
    else:
        print("Serial test success!")

运行案例​

使用以下命令运行案例代码：

python3 uart_loopback.py

运行后可选择波特率，并持续打印收发信息 AA55。

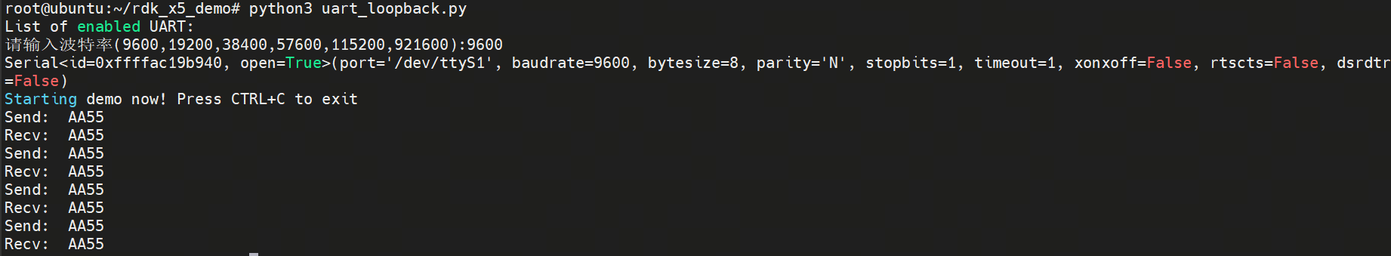

运行结果
