3.16. Sunrise camera 用户使用说明

3.16.1. 功能说明

Sunrise camera 是官方开发的应用程序，方便用户对 Camera、 VIO、 Codec、 BPU 等模块的快速评测。用户通过 PC 上的 Web 浏览器，可以方便的对程序进行参数配置，并实时预览视频流、算法渲染结果等信息。程序主要功能如下：

支持智能摄像头功能模式
- 最大支持接入 4 路 Camera Sensor
- 支持在浏览器中，通过图形界面的方式控制 ISP 的参数
支持智能多路解码分析盒功能模式
- 编解码能力：最大支持 8 路 1080p@30 视频码流的编码或解码
- 盒子模式是先解码视频文件再编码后传输的，所以盒子模式最大支持 4 路 1080p@30
支持通过 PC 浏览器对程序进行参数配置，例如 Camera sensor、编码码率、算法模型、视频源等参数
支持通过 PC 浏览器、 VLC 拉流、 HDMI 输出等多种方式预览图像效果
算法多种模型切换，例如 mobilenet_v2 、 yolov5s、 fcos 等

3.16.2. 硬件环境准备

运行 Sunrise camera 前，需要准备如下配件：
- 开发板配套摄像头，如 SC230AI、 SC132GS、 F37 等
- 网线一条，保证 PC 和开发板能够 ping 通
- Micro USB 线一条 ( 无网口时 )，开发板可通过 USB 虚拟网口跟 PC 通讯

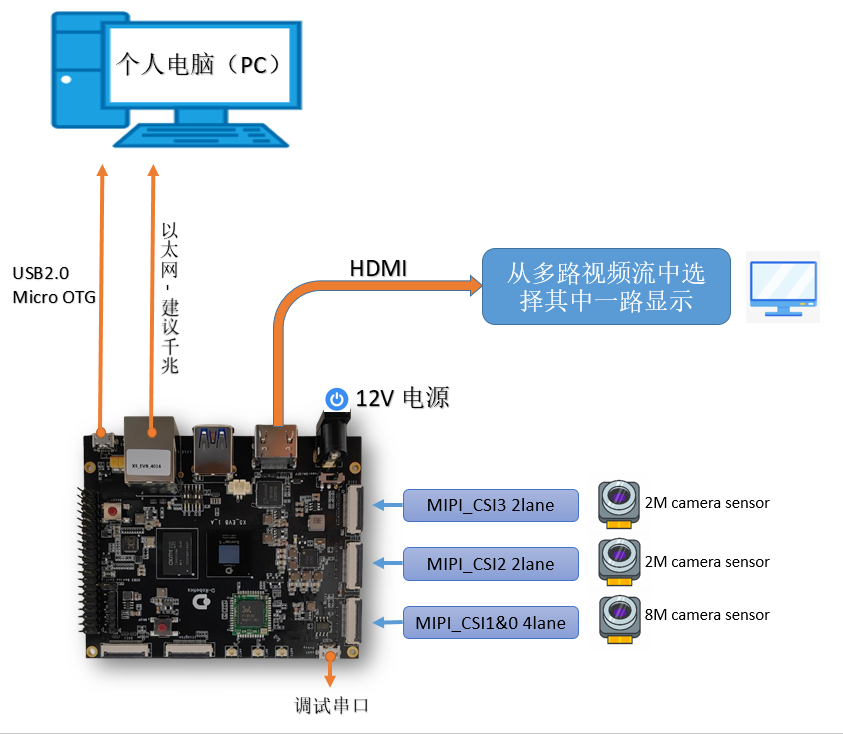

整体连接方式见下图：

开发板上连接 Camera sensor 的方法请查阅摄像头 (MIPI CSI) 接口章节。

3.16.2.1. 网络连接要求

为保证 4K 编码推流时的稳定性，建议开发板与 PC 机使用千兆网口直连。

3.16.3. 部署 Sunrise camera

Sunrise camera 软件部署包命名为 sunrise_camera_vxxx.tar.gz（生成部署包的方式见：编译方法），预编译好的部署包存放在 sample 目录下。建议解压到 /app 目录下：

tar -xvf sunrise_camera_v3.1.0.tar.gz  -C /app/

解压生成的文件包括： sunrise_camera 主程序目录、 WebServer 目录（ httpd 服务程序和网页目录）、 start_app.sh 启动脚本，详细目录结构说明如下：

.
├── start_app.sh 		    # 启动脚本，按顺序启动 web 服务、主程序
├── sunrise_camera
│   ├── bin				    # 主程序
│   ├── include			    # 通用头文件（备用）
│   ├── lib				    # 编译生成的静态库（备用）
│   ├── model_zoom			# 应用中用到的算法模型
│   └── test_data			# 应用默认配置文件和测试文件
└── WebServer
    ├── fcgi				# fcgi 程序（备用）
    ├── sc_lighttpd			# httpd 和 web 页面
    ├── pcre				# lighttpd 依赖
    ├── README.txt			# fcgi、 lighttpd、 pcre 编译部署说明
└── start_lighttpd.sh		# web 服务启动脚本

3.16.3.1. 程序启动方式

手动启动：

部署 Sunrise camera 后（以部署在 /app 目录下为例），登录开发板后，进入 /app 目录，执行 sh ./start_app.sh 启动。

上电自启动：

部署 Sunrise camera 后（以部署在 /app 目录下为例），登录开发板后，进入 /app 目录，修改 start_app.sh 为 startup.sh，即完成了自动启动配置，可以重启设备检查结果。

cd /app
cp start_app.sh startup.sh
sync
reboot

3.16.4. Web 客户端使用说明

3.16.4.1. 主界面

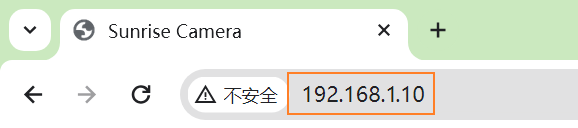

Sunrise camera 正常启动后，通过 chrome 浏览器在地址栏输入 IP 地址（开发板默认 IP 为 192.168.1.10 ）可以登录用户控制主界面，例如： http://192.168.1.10

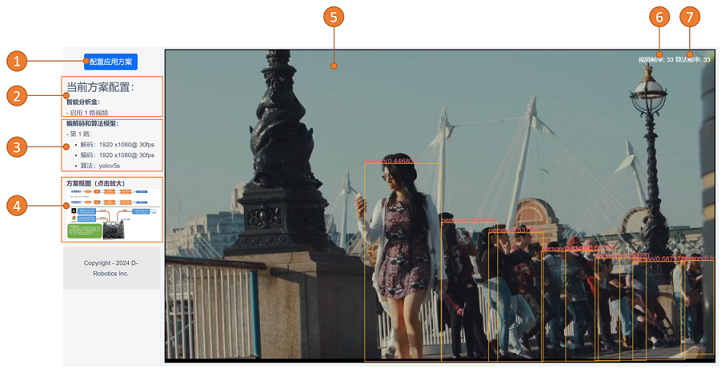

登录成功后的界面显示如下：

界面菜单详细说明如下：

功能编号	说明
1	配置应用方案，点击后打开应用方案选择和参数配置页面
2	显示当前运行的场景信息
3	显示当前应用方案的主要信息，例如使用的 sensor 型号，编解码参数，算法模型
4	应用方案框图，了解当前应用方案的数据流，点击后放大查看大图
5	视频显示主画面，根据应用方案运行的视频通路数自动调整显示画面数量
6	预览视频的实时帧率
7	算法运算的实时帧率

3.16.4.2. 参数配置方式

Sunrise camera 支持两种应用方案：智能摄像机 和 智能分析盒( 默认应用方案为 单路视频分析盒)
Sunrise camera 支持通过 Web 端在线修改应用方案、选择 camera sensor 型号、设置解码、编码参数及选择算法模型等

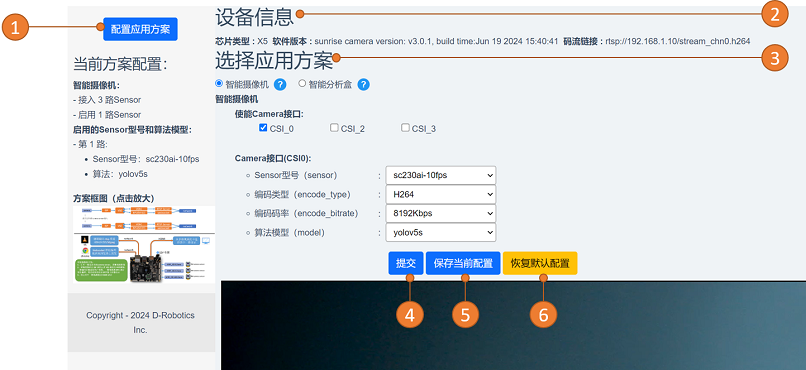

智能摄像机配置方式

具体修改步骤如下：

启动 sunrise_camera 程序，打开 chrome 浏览器输入设备的 IP 地址，例如： http://192.168.1.10
点击 配置应用方案 按钮，上图 1 标号
可以查看到当前的设备信息，包括芯片类型，软件版本， rtsp 码流链接（该链接支持在 vlc 软件上拉 rtsp 视频码流，可以支持录像、截图等操作），上图 2 标号
选中应用方案，上图 3 标号，每种应用方案的参数设置和注意事项，请点击 问号 按钮了解。
点击 提交 按钮，立刻实现应用方案的切换。（注：仅点击提交不会修改开发板的配置文件，可以用来临时修改参数进行调试）
点击 保存当前配置 按钮会把设置好的配置写入开发板上的配置文件，下次重新启动 sunrise_camera 时会按照当前配置启动。
点击 恢复默认配置，会重新用户配置，还原为 单路视频分析盒 的配置。

注意：

Camera 接口与电路板中的 CSI 接口一一对应，只有实际接入到硬件电路并且适配过的 Camera 时才会在使能 Camera 接口中显示
如果点击了 保存当前配置 按钮，但是再次上电时更换了新的摄像头，那么新插入的摄像头默认是非使能状态

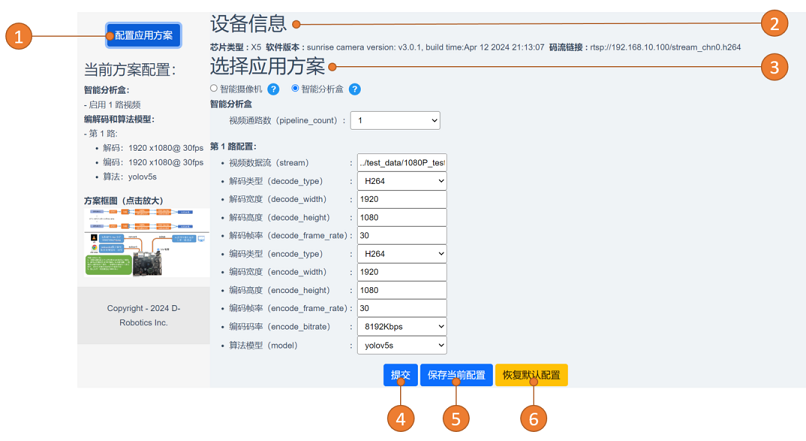

智能分析盒配置方式

具体修改步骤如下：

启动 sunrise_camera 程序，打开 chrome 浏览器输入设备的 IP 地址，例如： http://192.168.1.10
点击 配置应用方案 按钮，上图 1 标号
可以查看到当前的设备信息，包括芯片类型，软件版本， rtsp 码流链接（该链接支持在 vlc 软件上拉 rtsp 视频码流，可以支持录像、截图等操作），上图 2 标号
选中应用方案，上图 3 标号，每种应用方案的参数设置和注意事项，请点击 问号 按钮了解。
点击 提交 按钮，立刻实现应用方案的切换。（注：仅点击提交不会修改开发板的配置文件，可以用来临时修改参数进行调试）
点击 保存当前配置 按钮会把设置好的配置写入开发板上的配置文件，下次重新启动 sunrise_camera 时会按照当前配置启动。
点击 恢复默认配置，会重新用户配置，还原为 单路视频分析盒 的配置。

3.16.5. 智能摄像机配置

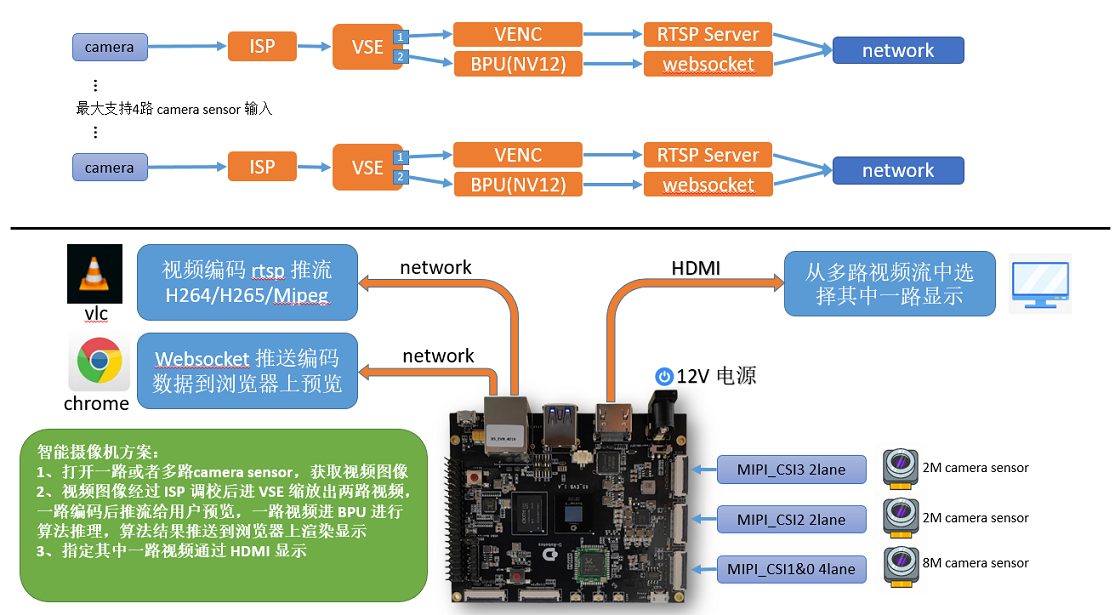

智能摄像机方案实现了 Camera sensor 图像的采集、处理、编码、 rtsp 推流及智能计算等功能，可以帮助用户快速体验多媒体图像和算法效果，方案功能框图如下：

智能摄像机方案提供了以下功能：

实时视频监控
运行指定的算法
当有多颗 Camera Sensor 接入时，支持开启多路视频预览
支持通过浏览器动态调节 ISP 参数

3.16.5.1. 参数说明

智能摄像机方案具有以下可调参数：

使能 Camera 接口：显示已经实际接入了摄像头的 CSI 接口的列表，并且可以根据需要使能不同的接口
Sensor 型号：程序会探测接入到设备上的可以使用的 Camera Sensor 型号，根据需要进行配置
编码类型：控制视频编码格式，支持 H264\H265\Mjpeg, 根据硬件能力、软件支持情况会有所不同
编码码率：控制视频编码的码率，以下是不同分辨率视频的参考码率
- 标清视频 (480p): 256, 512, 768, 1024, 1536, 2048
- 高清视频 (720p): 512, 1024, 2048, 3072, 4096, 6144
- 全高清视频 (1080p): 1024, 2048, 4096, 6144, 8192, 12288
- 2K 视频 : 2048, 4096, 8192, 12288, 16384, 24576
- 4K 视频 : 4096, 8192, 16384, 24576, 32768, 49152
算法模型：选择运行算法模型

3.16.5.2. ISP 参数动态调节

功能描述

ISP 参数动态调节功能，可以动态控制图像质量，支持两种模式

自动模式
- 自动模式下，ISP 内部会自动调整图像质量，此时不可以拖拽滑动条控制 ISP 参数
- 浏览器页面会间隔 1 秒实时刷新各个的参数当前值
手动模式
- 手动模式，ISP 内部不再自动调整图像质量，此时可以拖拽滑动条控制 ISP 参数

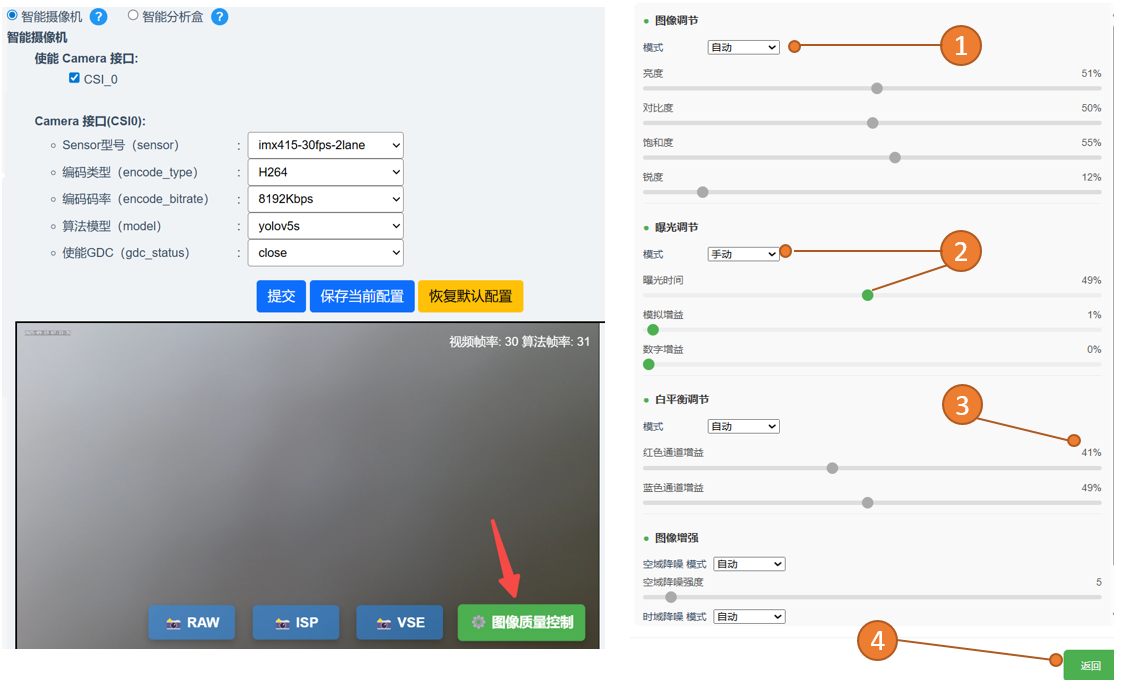

使用方法

左侧：进入 ISP 参数动态调整页面
右侧：ISP参数调节方法，图中标注的解释如下：
- 标注1：当前模式是自动模式，可以切换为手动模式
- 标注2：当前模式是手动模式，并且可以通过滑动条配置参数
- 标注3：当前参数值
- 标注4：返回到主页面

image_quality_control

在使用智能摄像机方案时，请注意以下事项：

确保 Camera Sensor 与开发板连接稳定
根据需要调整编码码率以平衡视频质量和网络带宽

3.16.6. 智能分析盒配置

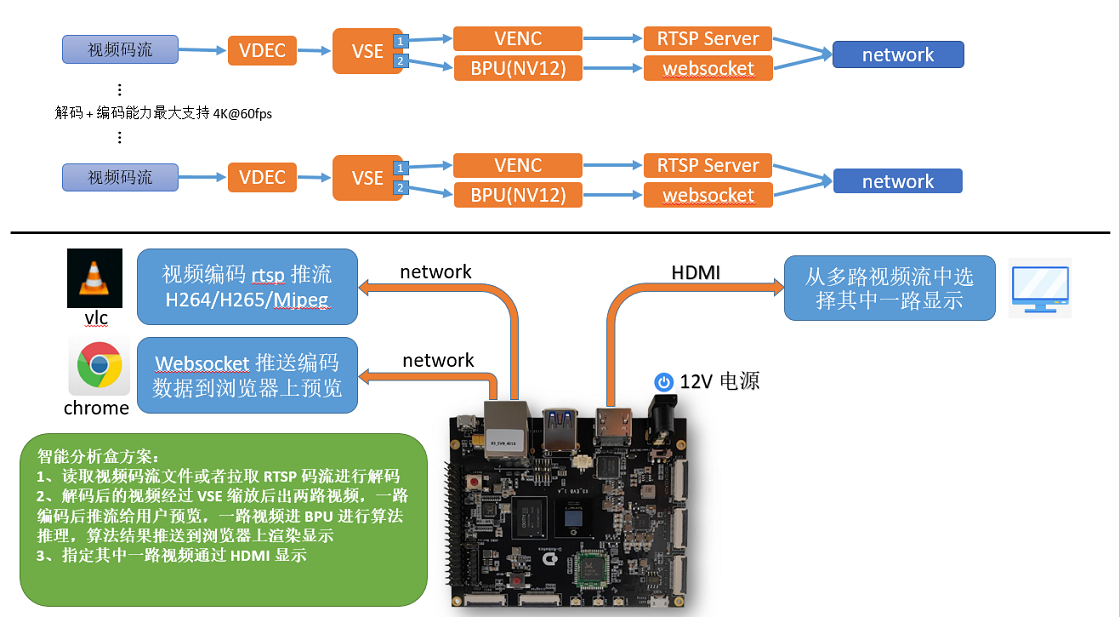

智能盒子方案实现了单路、四路 1080p 视频解码、拼接、编码、 rtsp 推流及智能计算等功能，用户可通过 Web 端、 HDMI 或者拉流方式预览效果。方案功能框图如下：

智能分析盒方案提供了以下功能：

解码码流后运行算法并重新编码推流
- 支持读取开发板上的本地视频码流文件
- 支持使用 RTSP 码流
- 支持对解码的视频文件进行缩放后再编码
- 支持控制码率和帧率
运行指定的算法

3.16.6.1. 参数说明

智能分析盒方案具有以下可调参数：

视频通道数：选择启用多少路视频分析通道
- 启用的通道数的能力解码和编码合计不能超过 4K@60fps （硬件限制）
- 设备默认分配给编解码、算法的 ION 内存为 1408MB ，如果启用路数过多，有可能会出现内存不足的问题，请参考 ION 系统调试指南调整 ION 内存大小
视频数据流（ stream ）：支持读取开发板上的本地视频码流文件和 RTSP 码流
解码类型（ decode_type ）：控制视频解码格式，支持 H264\H265\Mjpeg
解码宽度（ decode_width ）：控制视频解码的宽度
解码高度（ decode_height ）：控制视频解码的高度
解码帧率（ decode_frame_rate ）：控制视频解码的帧率
编码类型（ encode_type ）：控制视频编码格式，支持 H264\H265\Mjpeg
编码宽度（ encode_width ）：控制视频编码的宽度
编码高度（ encode_height ）：控制视频编码的高度
编码帧率（ encode_frame_rate ）：控制视频编码的帧率
编码码率（ encode_bitrate ）：控制视频编码的码率，以下是不同分辨率视频的参考码率
- 标清视频（ 480p ）： 256, 512, 768, 1024, 1536, 2048
- 高清视频（ 720p ）： 512, 1024, 2048, 3072, 4096, 6144
- 全高清视频（ 1080p ）： 1024, 2048, 4096, 6144, 8192, 12288
- 2K 视频 : 2048, 4096, 8192, 12288, 16384, 24576
- 4K 视频 : 4096, 8192, 16384, 24576, 32768, 49152
算法模型（ model ）：选择运行算法模型

3.16.6.2. 注意事项

在使用智能分析盒方案时，请注意以下事项：

确保网络连接稳定，网络带宽满足数据传输量的要求
根据需要调整分析通道数和分析算法以满足应用需求
启用的通道数的能力解码和编码合计不能超过 4K@60fps （硬件限制）
设备默认分配给编解码、算法的 ION 内存为 1GB，如果启用路数过多，有可能会出现内存不足的问题，需要调大 ION

3.16.7. 使用 VLC 播放器播放 RTSP 码流

Sunrise camera 程序运行时会同步推送 rtsp 视频码流，用户可以通过 vlc 播放器播放 RTSP 码流，实现画面预览、录像、截图等功能。

3.16.7.1. 播放方法

打开 vlc 播放器，选择 媒体 菜单，然后选择 打开网络串流 选项。

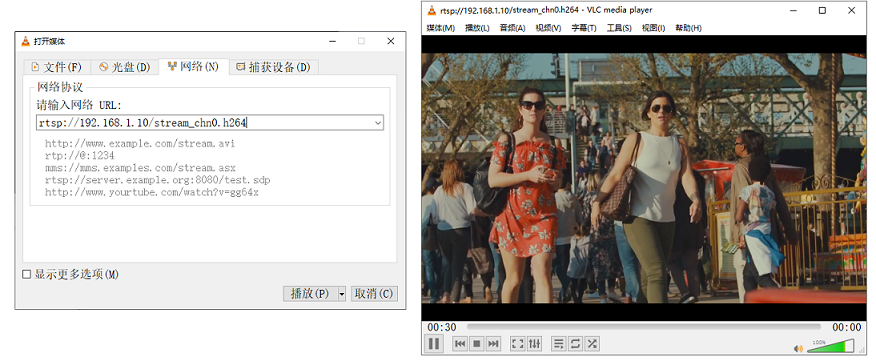

在 打开媒体 对话框中填入 url 地址，点击 播放 按钮即可开始播放，如下图：

rtsp 的码流网络 URL 链接，可以在 web 的设备信息上查看，默认支持的码流链接为： rtsp://192.168.1.10/stream_chn0.h264

3.16.7.2. 4K@30fps 拉流配置说明

1 、 4K@30fps 并且配置高码率（ 8192Kbps 以上）的情况下，为了保证视频播放流畅不丢帧，建议使用千兆网络，否则很容易出现视频马赛克和花屏等情况。

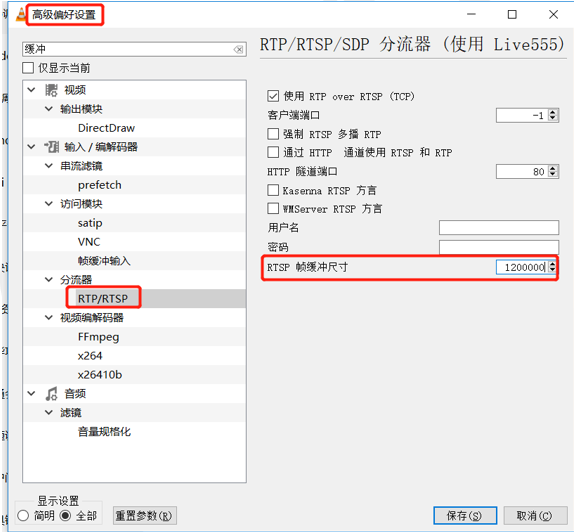

2 、 vlc buffer_size 设置， vlc 接收 buffer 修改：默认是 250000 ，建议改到 1200000 。

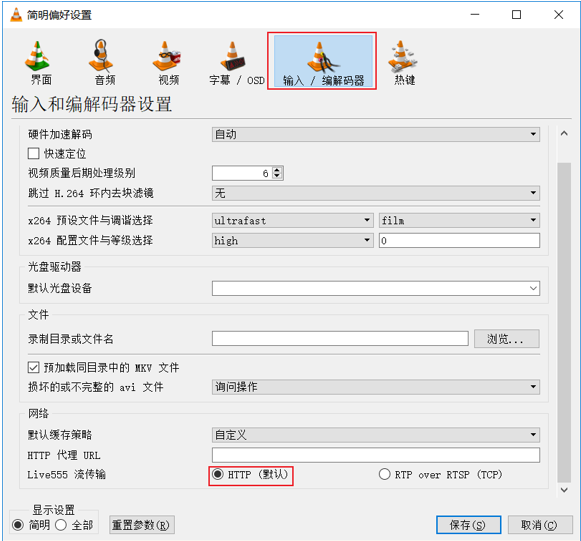

3 、使用 http 模式，可以有效解决播放丢帧导致的花屏。

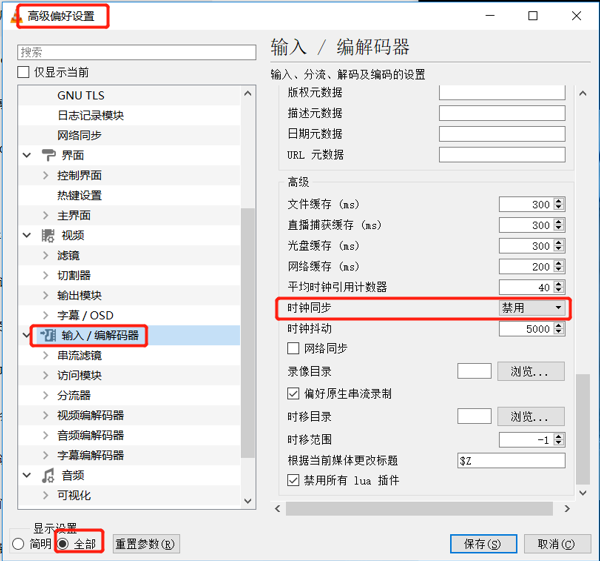

4 、高级设置里面禁用时钟同步
