6.3. 模型推理接口说明
小技巧
模型推理API接口所用的头文件和lib库文件，请在 《交付物说明》 的 package/host/host_package/xj3_aarch64/dnn文件夹获取。
6.3.1. 模型推理库版本信息获取 API
6.3.1.1. hbDNNGetVersion()
【函数原型】
const char *hbDNNGetVersion()
【功能描述】
获取 DNN 预测库版本信息。
【参数】
无
【返回类型】
返回版本信息。
6.3.2. 模型加载/释放 API
6.3.2.1. hbDNNInitializeFromFiles()
【函数原型】
int32_t hbDNNInitializeFromFiles(hbPackedDNNHandle_t *packedDNNHandle, const char **modelFileNames, int32_t modelFileCount)
【功能描述】
从文件完成对 packedDNNHandle 的创建和初始化。调用方可以跨函数、跨线程使用返回的 packedDNNHandle。
【参数】
[out]
packedDNNHandleHorizon DNN句柄，指向多个模型。[in]
modelFileNames模型文件的路径。[in]
modelFileCount模型文件的个数。
【返回类型】
返回
0则表示API成功执行，否则执行失败。
6.3.2.2. hbDNNInitializeFromDDR()
【函数原型】
int32_t hbDNNInitializeFromDDR(hbPackedDNNHandle_t *packedDNNHandle, const void **modelData, int32_t *modelDataLengths, int32_t modelDataCount)
【功能描述】
从内存完成对 packedDNNHandle 的创建和初始化。调用方可以跨函数、跨线程使用返回的 packedDNNHandle。
【参数】
[out]
packedDNNHandleHorizon DNN句柄，指向多个模型。[in]
modelData模型文件的指针。[in]
modelDataLengths模型数据的长度。[in]
modelDataCount模型数据的个数。
【返回类型】
返回
0则表示API成功执行，否则执行失败。
6.3.2.3. hbDNNRelease()
【函数原型】
int32_t hbDNNRelease(hbPackedDNNHandle_t packedDNNHandle)
【功能描述】
将 packedDNNHandle 所指向的模型释放。
【参数】
[in]
packedDNNHandleHorizon DNN句柄，指向多个模型。
【返回类型】
返回
0则表示API成功执行，否则执行失败。
6.3.3. 模型信息获取 API
6.3.3.1. hbDNNGetModelNameList()
【函数原型】
int32_t hbDNNGetModelNameList(const char ***modelNameList, int32_t *modelNameCount, hbPackedDNNHandle_t packedDNNHandle)
【功能描述】
获取 packedDNNHandle 所指向模型的名称列表和个数。
【参数】
[out]
modelNameList模型名称列表。[out]
modelNameCount模型名称个数。[in]
packedDNNHandleHorizon DNN句柄，指向多个模型。
【返回类型】
返回
0则表示API成功执行，否则执行失败。
6.3.3.2. hbDNNGetModelHandle()
【函数原型】
int32_t hbDNNGetModelHandle(hbDNNHandle_t *dnnHandle, hbPackedDNNHandle_t packedDNNHandle, const char *modelName)
【功能描述】
从 packedDNNHandle 所指向模型列表中获取一个模型的句柄。调用方可以跨函数、跨线程使用返回的 dnnHandle。
【参数】
[out]
dnnHandleDNN句柄，指向一个模型。[in]
packedDNNHandleDNN句柄，指向多个模型。[in]
modelName模型名称。
【返回类型】
返回
0则表示API成功执行，否则执行失败。
6.3.3.3. hbDNNGetInputCount()
【函数原型】
int32_t hbDNNGetInputCount(int32_t *inputCount, hbDNNHandle_t dnnHandle)
【功能描述】
获取 dnnHandle 所指向模型输入张量的个数。
【参数】
[out]
inputCount模型输入张量的个数。[in]
dnnHandleDNN句柄，指向一个模型。
【返回类型】
返回
0则表示API成功执行，否则执行失败。
6.3.3.4. hbDNNGetInputName()
【函数原型】
int32_t hbDNNGetInputName(const char **name, hbDNNHandle_t dnnHandle, int32_t inputIndex)
【功能描述】
获取模型输入张量的 name
【参数】
[out]
name模型输入张量的名称。[in]
dnnHandleDNN句柄，指向一个模型。[in]
inputIndex模型输入张量的编号。
【返回类型】
返回
0则表示API成功执行，否则执行失败。
6.3.3.5. hbDNNGetInputTensorProperties()
【函数原型】
int32_t hbDNNGetInputTensorProperties(hbDNNTensorProperties *properties, hbDNNHandle_t dnnHandle, int32_t inputIndex)
【功能描述】
获取 dnnHandle 所指向模型特定输入张量的属性。
【参数】
[out]
properties输入张量的信息。[in]
dnnHandleDNN句柄，指向一个模型。[in]
inputIndex模型输入张量的编号。
【返回类型】
返回
0则表示API成功执行，否则执行失败。
6.3.3.6. hbDNNGetOutputCount()
【函数原型】
int32_t hbDNNGetOutputCount(int32_t *outputCount, hbDNNHandle_t dnnHandle)
【功能描述】
获取 dnnHandle 所指向模型输出张量的个数。
【参数】
[out]
outputCount模型输出张量的个数。[in]
dnnHandleDNN句柄，指向一个模型。
【返回类型】
返回
0则表示API成功执行，否则执行失败。
6.3.3.7. hbDNNGetOutputName()
【函数原型】
int32_t hbDNNGetOutputName(const char **name, hbDNNHandle_t dnnHandle, int32_t outputIndex)
【功能描述】
获取模型输出张量的 name
【参数】
[out]
name模型输出张量的名称。[in]
dnnHandleDNN句柄，指向一个模型。[in]
outputIndex模型输出张量的编号。
【返回类型】
返回
0则表示API成功执行，否则执行失败。
6.3.3.8. hbDNNGetOutputTensorProperties()
【函数原型】
int32_t hbDNNGetOutputTensorProperties(hbDNNTensorProperties *properties, hbDNNHandle_t dnnHandle, int32_t outputIndex)
【功能描述】
获取 dnnHandle 所指向模型特定输出张量的属性。
【参数】
[out]
properties输出张量的信息。[in]
dnnHandleDNN句柄，指向一个模型。[in]
outputIndex模型输出张量的编号。
【返回类型】
返回
0则表示API成功执行，否则执行失败。
6.3.4. 模型推理 API
6.3.4.1. hbDNNInfer()
【函数原型】
int32_t hbDNNInfer(hbDNNTaskHandle_t *taskHandle, hbDNNTensor **output, const hbDNNTensor *input, hbDNNHandle_t dnnHandle, hbDNNInferCtrlParam *inferCtrlParam)
【功能描述】
根据输入参数执行推理任务。调用方可以跨函数、跨线程使用返回的 taskHandle。
【参数】
[out]
taskHandle任务句柄指针。[in/out]
output推理任务的输出。[in]
input推理任务的输入。[in]
dnnHandleDNN句柄指针。[in]
inferCtrlParam控制推理任务的参数。
【返回类型】
返回
0则表示API成功执行，否则执行失败。
备注
使用该接口提交任务时应提前将 taskHandle 置为 nullptr，除非是给指定 taskHandle 追加任务（即使用 inferCtrlParam::more 功能）。
最多支持同时存在32个模型任务。
对于batch模型，允许分开设置输入张量的内存地址。例如：模型的输入validShape/alignedShape为[4, 3, 224, 224], 可以申请四个hbDNNTensor， 每个hbDNNTensor的validShape/alignedShape都设置为[1, 3, 224, 224],存放每个batch的数据。当模型有多个输入时， input 的顺序应为input0[batch0], input0[batch1], …, inputn[batch0], inputn[batch1], …。
6.3.4.2. hbDNNRoiInfer()
【函数原型】
int32_t hbDNNRoiInfer(hbDNNTaskHandle_t *taskHandle, hbDNNTensor **output, const hbDNNTensor *input, hbDNNRoi *rois, int32_t roiCount, hbDNNHandle_t dnnHandle, hbDNNInferCtrlParam *inferCtrlParam)
【功能描述】
根据输入参数执行ROI推理任务。调用方可以跨函数、跨线程使用返回的 taskHandle。
【参数】
[out]
taskHandle任务句柄指针。[in/out]
output推理任务的输出。[in]
input推理任务的输入。[in]
roisRoi框信息。[in]
roiCountRoi框数量。[in]
dnnHandlednn句柄指针。[in]
inferCtrlParam控制推理任务的参数。
【返回类型】
返回
0则表示API成功执行，否则执行失败。
备注
batch，模型输入个数为 input_count，其中resizer输入源的数量为 resizer_count。input：第i个 batch 对应的 input 数组下标范围是 \([i * input\_count\), \((i + 1) * input\_count)，i=[0,batch)\);rois：每个resizer输入源的输入都应匹配一个roi，第i个 batch 对应的 rois 数组下标范围是 \([i * resizer\_count\), \((i + 1) * resizer\_count)，i=[0,batch)\); 每个batch的roi顺序应和输入的顺序保持一致；batch 数量限制：其范围应该在[1, 255];模型限制：模型需要在编译时将编译参数 input_source 设置为 resizer, 模型的 h*w 要小于18432;
使用该接口提交任务时应提前将 taskHandle 置为 nullptr，除非是给指定 taskHandle 追加任务（即使用 inferCtrlParam::more 功能）。
最多支持同时存在32个模型任务。
API示例： 可参考 模型推理DNN API使用示例说明文档 的 roi_infer.sh 说明。

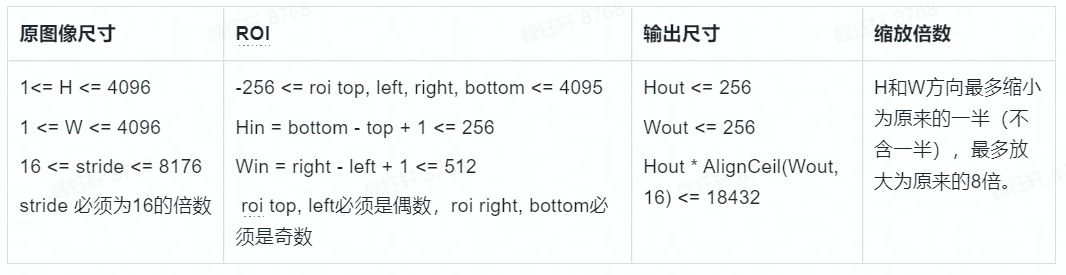

模型限制：在模型转换时，将编译参数 input_source 设置为 {‘input_name’: ‘resizer’}即可生成resizer模型，具体参数配置细节可参考 PTQ量化原理及步骤说明的转换模型 中的介绍。
目前也支持多输入的nv12数据，resizer常用的输出尺寸(HxW)：128x128、128x64、64x128、160x96
6.3.4.3. hbDNNWaitTaskDone()
【函数原型】
int32_t hbDNNWaitTaskDone(hbDNNTaskHandle_t taskHandle, int32_t timeout)
【功能描述】
等待任务完成或超时。
【参数】
[in]
taskHandle任务句柄指针。[in]
timeout超时配置（单位：毫秒）。
【返回类型】
返回
0则表示API成功执行，否则执行失败。
备注
timeout > 0表示等待时间；timeout <= 0表示一直等待，直到任务完成。
6.3.4.4. hbDNNReleaseTask()
【函数原型】
int32_t hbDNNReleaseTask(hbDNNTaskHandle_t taskHandle)
【功能描述】
释放任务，如果任务未执行则会直接取消并释放任务，如果已经执行则会在运行到某些节点后取消并释放任务。
【参数】
[in]
taskHandle任务句柄指针。
【返回类型】
返回
0则表示API成功执行，否则执行失败。
6.3.5. 模型内存操作 API
6.3.5.1. hbSysAllocMem()
【函数原型】
int32_t hbSysAllocMem(hbSysMem *mem, uint32_t size)
【功能描述】
申请BPU内存。
【参数】
[in]
size申请内存的大小。[out]
mem内存指针。
【返回类型】
返回
0则表示API成功执行，否则执行失败。
6.3.5.2. hbSysAllocCachedMem()
【函数原型】
int32_t hbSysAllocCachedMem(hbSysMem *mem, uint32_t size)
【功能描述】
申请缓存的BPU内存。
【参数】
[in]
size申请内存的大小。[out]
mem内存指针。
【返回类型】
返回
0则表示API成功执行，否则执行失败。

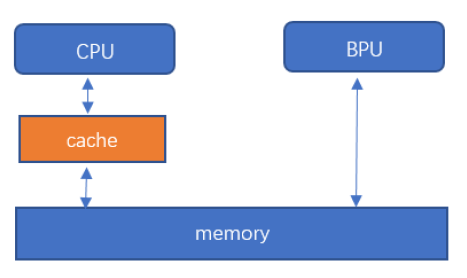

6.3.5.3. hbSysFlushMem()
【函数原型】
int32_t hbSysFlushMem(hbSysMem *mem, int32_t flag)
【功能描述】
对缓存的BPU内存进行刷新。
【参数】
[in]
mem内存指针。[in]
flag刷新标志符。
【返回类型】
返回
0则表示API成功执行，否则执行失败。
6.3.5.4. hbSysFreeMem()
【函数原型】
int32_t hbSysFreeMem(hbSysMem *mem)
【功能描述】
释放BPU内存。
【参数】
[in]
mem内存指针。
【返回类型】
返回
0则表示API成功执行，否则执行失败。
6.3.5.5. hbSysWriteMem()
【函数原型】
int32_t hbSysWriteMem(hbSysMem *dest, char *src, uint32_t size)
【功能描述】
写入BPU内存。
【参数】
[out]
dest内存指针。[in]
src数据指针。[in]
size数据大小。
【返回类型】
返回
0则表示API成功执行，否则执行失败。
6.3.5.6. hbSysReadMem()
【函数原型】
int32_t hbSysReadMem(char *dest, hbSysMem *src, uint32_t size)
【功能描述】
读取BPU内存。
【参数】
[out]
dest数据指针。[in]
src内存指针。[in]
size数据大小。
【返回类型】
返回
0则表示API成功执行，否则执行失败。
6.3.5.7. hbSysRegisterMem()
【函数原型】
int32_t hbSysRegisterMem(hbSysMem *mem)
【功能描述】
将已知物理地址的内存区间注册成可被BPU使用的内存标识，得到的内存是cacheable的。
【参数】
[in/out]
mem内存指针。
【返回类型】
返回
0则表示API成功执行，否则执行失败。
6.3.5.8. hbSysUnregisterMem()
【函数原型】
int32_t hbSysUnregisterMem(hbSysMem *mem)
【功能描述】
注销由 hbSysRegisterMem 注册的内存标识。
【参数】
[in]
mem内存指针。
【返回类型】
返回
0则表示API成功执行，否则执行失败。
6.3.6. 模型前处理 API
6.3.6.1. hbDNNResize()
【函数原型】
int32_t hbDNNResize(hbDNNTaskHandle_t *taskHandle, hbDNNTensor *output, const hbDNNTensor *input, const hbDNNRoi *roi, hbDNNResizeCtrlParam *resizeCtrlParam)
【功能描述】
根据输入参数进行resize任务。
备注
此接口为兼容老版本，后续不在维护，若需对模型输入进行Resize，请参考使用 hbDNNRoiInfer() 函数进行模型推理
【参数】
[out]
taskHandle任务句柄指针。[in/out]
outputresize任务的输出。[in]
inputresize任务的输入。[in]
roi输入的roi信息。[in]
resizeCtrlParam控制resize任务的参数。
【返回类型】
返回
0则表示API成功执行，否则执行失败。
备注
目前只支持相同
hbDNNDataType的resize，并且必须为IMG类型；对于
HB_DNN_IMG_TYPE_NV12，HB_DNN_IMG_TYPE_NV12_SEPARATE类型的输入，宽和高必须为2的倍数；缩放范围是 \(dst / src ∈ [1/185, 256)\)；
原图尺寸要求是 \(1 <= W <= 4080\), \(16 <= stride <= 4080\)，
stride必须是16的倍数；输出尺寸要求是 \(Wout <= 4080\), \(Hout <= 4080\)；
roi必须在图像的内部。最多支持同时存在32个reisze任务。
6.3.7. 数据类型和数据结构
6.3.7.1. 版本信息类
HB_DNN_VERSION_MAJOR
#define HB_DNN_VERSION_MAJOR 1U
DNN主版本号信息。
HB_DNN_VERSION_MINOR
#define HB_DNN_VERSION_MINOR 1U
DNN次版本号信息。
HB_DNN_VERSION_PATCH
#define HB_DNN_VERSION_PATCH 0U
DNN补丁版本号信息。
备注
注意，本小节中的版本信息类型的版本号随版本变化有所不同，此处的版本号仅供参考，实际版本请以您获取到的发布物为准。
6.3.7.2. 模型类
HB_DNN_TENSOR_MAX_DIMENSIONS
#define HB_DNN_TENSOR_MAX_DIMENSIONS 8
张量最大的维度设置为 8。
HB_DNN_INITIALIZE_INFER_CTRL_PARAM
#define HB_DNN_INITIALIZE_INFER_CTRL_PARAM(param) \
{ \
(param)->bpuCoreId = HB_BPU_CORE_ANY; \
(param)->dspCoreId = HB_DSP_CORE_ANY; \
(param)->priority = HB_DNN_PRIORITY_LOWEST; \
(param)->more = false; \
(param)->customId = 0; \
(param)->reserved1 = 0; \
(param)->reserved2 = 0; \
}
初始化控制参数。
hbPackedDNNHandle_t
typedef void *hbPackedDNNHandle_t;
DNN句柄，指向打包的多个模型。
hbDNNHandle_t
typedef void *hbDNNHandle_t;
DNN句柄，指向单一模型。
hbDNNTaskHandle_t
typedef void *hbDNNTaskHandle_t;
任务句柄，指向一个任务。
hbDNNTensorLayout
typedef enum {
HB_DNN_LAYOUT_NHWC = 0,
HB_DNN_LAYOUT_NCHW = 2,
HB_DNN_LAYOUT_NONE = 255,
} hbDNNTensorLayout;
张量的排布形式。 NHWC 分别代表Number、Height、Width和Channel。
成员
成员名称
描述
HB_DNN_LAYOUT_NONE没有定义排布形式。
HB_DNN_LAYOUT_NHWC排布形式为
NHWC。HB_DNN_LAYOUT_NCHW排布形式为
NCHW。
hbDNNDataType
typedef enum {
HB_DNN_IMG_TYPE_Y,
HB_DNN_IMG_TYPE_NV12,
HB_DNN_IMG_TYPE_NV12_SEPARATE,
HB_DNN_IMG_TYPE_YUV444,
HB_DNN_IMG_TYPE_RGB,
HB_DNN_IMG_TYPE_BGR,
HB_DNN_TENSOR_TYPE_S4,
HB_DNN_TENSOR_TYPE_U4,
HB_DNN_TENSOR_TYPE_S8,
HB_DNN_TENSOR_TYPE_U8,
HB_DNN_TENSOR_TYPE_F16,
HB_DNN_TENSOR_TYPE_S16,
HB_DNN_TENSOR_TYPE_U16,
HB_DNN_TENSOR_TYPE_F32,
HB_DNN_TENSOR_TYPE_S32,
HB_DNN_TENSOR_TYPE_U32,
HB_DNN_TENSOR_TYPE_F64,
HB_DNN_TENSOR_TYPE_S64,
HB_DNN_TENSOR_TYPE_U64,
HB_DNN_TENSOR_TYPE_MAX
} hbDNNDataType;
张量的类型。 S 代表有符号， U 代表无符号， F 代表浮点型，后面的数字代表bit数。

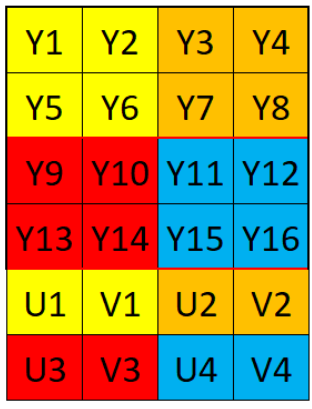

HB_DNN_IMG_TYPE_NV12 与 HB_DNN_IMG_TYPE_NV12_SEPARATE 都代表NV12的数据，只是在存储上有差异。
推理NV12输入的模型时，用户可根据实际情况更改张量的 tensorType 属性为 HB_DNN_IMG_TYPE_NV12 或 HB_DNN_IMG_TYPE_NV12_SEPARATE。
成员
成员名称
描述
HB_DNN_IMG_TYPE_Y张量类型为仅有Y通道的图片。
HB_DNN_IMG_TYPE_NV12张量类型为一张NV12的图片。
HB_DNN_IMG_TYPE_NV12_SEPARATE张量类型为Y通道及UV通道为输入的图片。
HB_DNN_IMG_TYPE_YUV444张量类型为YUV444为输入的图片。
HB_DNN_IMG_TYPE_RGB张量类型为RGB为输入的图片。
HB_DNN_IMG_TYPE_BGR张量类型为BGR为输入的图片。
HB_DNN_TENSOR_TYPE_S4张量类型为有符号4bit。
HB_DNN_TENSOR_TYPE_U4张量类型为无符号4bit。
HB_DNN_TENSOR_TYPE_S8张量类型为有符号8bit。
HB_DNN_TENSOR_TYPE_U8张量类型为无符号8bit。
HB_DNN_TENSOR_TYPE_F16张量类型为浮点型16bit。
HB_DNN_TENSOR_TYPE_S16张量类型为有符号16bit。
HB_DNN_TENSOR_TYPE_U16张量类型为无符号16bit。
HB_DNN_TENSOR_TYPE_F32张量类型为浮点型32bit。
HB_DNN_TENSOR_TYPE_S32张量类型为有符号32bit。
HB_DNN_TENSOR_TYPE_U32张量类型为无符号32bit。
HB_DNN_TENSOR_TYPE_F64张量类型为浮点型64bit。
HB_DNN_TENSOR_TYPE_S64张量类型为有符号64bit。
HB_DNN_TENSOR_TYPE_U64张量类型为无符号64bit。
HB_DNN_TENSOR_TYPE_MAX代表最大的张量类型编号。
hbDNNTensorShape
typedef struct {
int32_t dimensionSize[HB_DNN_TENSOR_MAX_DIMENSIONS];
int32_t numDimensions;
} hbDNNTensorShape;
张量的形状。例如一张224x224的bgr彩色空间的图片 numDimensions=4，若排布形式为NHWC，
则 dimensionSize 数组中按顺序存储图片 Number=1、 Height=224、 Width=224、 Channel=3。
成员
成员名称
描述
dimensionSize张量每个维度的大小。
numDimensions张量的维度。
hbDNNQuantiShift
typedef struct {
int32_t shiftLen;
uint8_t *shiftData;
} hbDNNQuantiShift;
量化/反量化的移位数据。
对于输入： 若采集到浮点数据 data[i], 对应的移位数据是 shift[i]， 则送入模型的推理数据为: \(data[i] * (1 << shift[i])\) 取整；
对于输出： 若推理结果 data[i], 对应的移位数据是 shift[i]， 则最终的推理结果为： \(data[i] / (1 << shift[i])\)。
成员
成员名称
描述
shiftLen移位数据的长度。
shiftData移位数据的首地址。
hbDNNQuantiScale
typedef struct {
int32_t scaleLen;
float *scaleData;
int32_t zeroPointLen;
int8_t *zeroPointData;
} hbDNNQuantiScale;
量化/反量化的缩放数据。
对于输入： 若采集到浮点数据 data[i], 对应的缩放数据是 scale[i]， 零点偏移数据是 zeroPoint[i]，则送入模型的推理数据为: \(g((data[i] / scale[i]) + zeroPoint[i])\) , 其中： \(g(x) = clip(nearbyint(x))\), 使用fesetround(FE_TONEAREST)舍入方法, 截断到：U8: \(g(x)∈[0, 255]\), S8: \(g(x)∈[-128, 127]\);
对于输出： 若推理结果 data[i], 对应的缩放数据是 scale[i]， 零点偏移数据是 zeroPoint[i]，则最终的推理结果为： \((data[i] - zeroPoint[i])* scale[i]\)。
成员
成员名称
描述
scaleLen缩放数据的长度。
scaleData缩放数据的首地址。
zeropointLen零点偏移数据的长度。
zeropointData零点偏移数据的首地址。
hbDNNQuantiType
typedef enum {
NONE,
SHIFT,
SCALE,
} hbDNNQuantiType;
定点浮点转换的量化/反量化类型。
NONE 代表不需要对数据做任何处理； SHIFT 类型对应的量化/反量化参数存储在 hbDNNQuantiShift 结构体中， SCALE 对应的量化/反量化参数存储在 hbDNNQuantiScale 结构体中。
成员
成员名称
描述
NONE没有量化。
SHIFT量化类型为
SHIFT。SCALE量化类型为
SCALE。
hbDNNTensorProperties
typedef struct {
hbDNNTensorShape validShape;
hbDNNTensorShape alignedShape;
int32_t tensorLayout;
int32_t tensorType;
hbDNNQuantiShift shift;
hbDNNQuantiScale scale;
hbDNNQuantiType quantiType;
int32_t quantizeAxis;
int32_t alignedByteSize;
int32_t stride[HB_DNN_TENSOR_MAX_DIMENSIONS];
} hbDNNTensorProperties;
张量的信息。
其中 alignedShape 从模型信息中获取时，为张量对齐后的形状；
在准备完输入数据之后， alignedShape 需要与张量真实输入的形状保持一致。
成员
成员名称
描述
validShape张量有效内容的形状。
alignedShape张量对齐内容的形状。
tensorLayout张量的排布形式。
tensorType张量的类型。
shift量化偏移量。
scale量化缩放量。
quantiType量化类型。
quantizeAxis量化通道。
alignedByteSize张量对齐内容的内存大小。
stride张量中各维度的步长。
hbDNNTaskPriority
typedef enum {
HB_DNN_PRIORITY_LOWEST = 0,
HB_DNN_PRIORITY_HIGHEST = 255,
HB_DNN_PRIORITY_PREEMP = HB_DNN_PRIORITY_HIGHEST,
} hbDNNTaskPriority;
Task优先级配置，提供默认参数。
hbDNNTensor
typedef struct {
hbSysMem sysMem[4];
hbDNNTensorProperties properties;
} hbDNNTensor;
张量。用于存放输入输出的信息。其中 NV12_SEPARATE 类型的张量需要用2个 hbSysMem，其余都为1个。
成员
成员名称
描述
sysMem存放张量的内存。
properties张量的信息。
hbDNNRoi
typedef struct {
int32_t left;
int32_t top;
int32_t right;
int32_t bottom;
} hbDNNRoi;
矩形的感兴趣区域。\(W∈[left, right], H∈[top, bottom]\)。
成员
成员名称
描述
left感兴趣区域左上点宽度像素点。
top感兴趣区域左上点高度像素点。
right感兴趣区域右下点宽度像素点。
bottom感兴趣区域右下点高度像素点。
hbDNNInferCtrlParam
typedef struct {
int32_t bpuCoreId;
int32_t dspCoreId;
int32_t priority;
int32_t more;
int64_t customId;
int32_t reserved1;
int32_t reserved2;
} hbDNNInferCtrlParam;
模型推理的控制参数。
bpuCoreId 与 dspCoreId 用于控制推理模型BPU和DSP节点使用的核；X3不支持DSP推理，dspCoreId 仅作为占位符使用。
其中 more 参数用于小模型批量处理场景，当希望所有任务都执行完再获得输出时，除最后一个任务设置 more 为 0 外，
之前的任务 more 都设置为 1，最多支持255个小模型的推理。
customId 参数用于用户自定义优先级，定义task的优先级大小，例如：时间戳、frame id等，数值越小优先级越高。优先级：priority > customId。
成员
成员名称
描述
bpuCoreIdBPU核ID。
dspCoreIdDSP核ID。
priority任务优先级。
more该任务后续是否有跟随任务。
customId自定义优先级。
reserved1保留字段1。
Reserved2保留字段2。
6.3.7.3. 系统类
hbBPUCore
typedef enum {
HB_BPU_CORE_ANY = 0,
HB_BPU_CORE_0 = (1 << 0),
HB_BPU_CORE_1 = (1 << 1)
} hbBPUCore;
BPU核枚举。
成员
成员名称
描述
HB_BPU_CORE_ANY任意的BPU核。
HB_BPU_CORE_0BPU核0。
HB_BPU_CORE_1BPU核1。
hbDSPCore
typedef enum {
HB_DSP_CORE_ANY = 0,
HB_DSP_CORE_0 = (1 << 0),
HB_DSP_CORE_1 = (1 << 1)
} hbDSPCore;
DSP核枚举。
成员
成员名称
描述
HB_DSP_CORE_ANY任意的DSP核。
HB_DSP_CORE_0DSP核0。
HB_DSP_CORE_1DSP核1。
hbSysMem
typedef struct {
uint64_t phyAddr;
void *virAddr;
uint32_t memSize;
} hbSysMem;
系统内存结构体，用于申请系统内存。
成员
成员名称
描述
phyAddr物理地址。
virAddr虚拟地址。
memSize内存大小。
hbSysMemFlushFlag
typedef enum {
HB_SYS_MEM_CACHE_INVALIDATE = 1,
HB_SYS_MEM_CACHE_CLEAN = 2
} hbSysMemFlushFlag;
系统内存与缓存同步参数。CPU与内存之间有一个缓存区，导致缓存中内容与内存中内容会出现不同步的情况，为了每次都能够拿到最新的数据， 我们需要在CPU读前、写后进行数据更新。CPU读前，将内存中数据更新到缓存中。CPU写后，将缓存中数据更新到内存中。
成员
成员名称
描述
HB_SYS_MEM_CACHE_INVALIDATE将内存同步到缓存中，CPU读前使用。
HB_SYS_MEM_CACHE_CLEAN将缓存数据同步到内存中，CPU写后使用。
6.3.7.4. 前处理类
HB_DNN_INITIALIZE_RESIZE_CTRL_PARAM
#define HB_DNN_INITIALIZE_RESIZE_CTRL_PARAM(param) \
{ \
(param)->bpuCoreId = HB_BPU_CORE_ANY; \
(param)->resizeType = HB_DNN_RESIZE_TYPE_BILINEAR; \
(param)->priority = HB_DNN_PRIORITY_LOWEST; \
(param)->reserved1 = 0; \
(param)->reserved2 = 0; \
(param)->reserved3 = 0; \
(param)->reserved4 = 0; \
}
初始化控制参数。
hbDNNResizeType
typedef enum {
HB_DNN_RESIZE_TYPE_BILINEAR = 0,
} hbDNNResizeType;
Resize 类型。
成员
成员名称
描述
HB_DNN_RESIZE_TYPE_BILINEARResize类型为双线性插值。
hbDNNResizeCtrlParam
typedef struct {
int32_t bpuCoreId;
int32_t priority;
hbDNNResizeType resizeType;
int32_t reserved1;
int32_t reserved2;
int32_t reserved3;
int32_t reserved4;
} hbDNNResizeCtrlParam;
Resize 的控制参数。
成员
成员名称
描述
bpuCoreIdBPU核ID。
priority任务优先级。
resizeTypeResize类型。
reserved1保留字段1。
Reserved2保留字段2。
Reserved3保留字段3。
Reserved4保留字段4。
6.3.8. 数据排布及对齐规则
6.3.8.1. 数据排布
硬件内部为了提高计算效率，其数据使用特殊的排布方式以使得卷积运算中同一批次乘加用到的feature map和kernel在内存中相邻排放。 下面简要介绍X3中数据排布（layout）的概念。
神经网络模型中的变量可以用一个4维的张量表示，每个数字是这个张量中的元素，我们称之为自然排布。 将不同维度的不同元素按一定规则紧密排列在一起，形成一个独立的小块（block），然后将这些小块看成新的元素，组成新的4维张量， 我们称之为带有数据排布的张量。
输入输出数据会用到不同的layout数据排布，用户可通过API获取layout描述信息，不同的layout数据不可以直接比较。
备注
需要注意的是，在进行数据排布转换时，如果需要padding，则padding的值建议设置为零。
此处介绍两种数据排布： NHWC_NATIVE 和 NCHW_NATIVE ，以 NHWC_NATIVE 为例，其数据排布如下：
N0H0W0C0 |
N0H0W0C1 |
…… |
N0H0W1C0 |
N0H0W1C1 |
…… |
…… |
…… |
…… |
N0H1W0C0 |
N0H1W0C1 |
…… |
…… |
…… |
…… |
N1H0W0C0 |
N1H0W0C1 |
…… |
…… |
…… |
…… |
一个N*H*W*C大小的张量可用如下4重循环表示：
for (int32_t n = 0; n < N; n++) {
for (int32_t h = 0; h < H; h++) {
for (int32_t w = 0; w < W; w++) {
for (int32_t c = 0; c < C; c++) {
int32_t native_offset = n*H*W*C + h*W*C + w*C + c;
}
}
}
}
其中 NCHW_NATIVE 和 NHWC_NATIVE 相比，只是排布循环顺序不一样，此处不再单独列出。
注意
下文中提到的native都特指该layout。
6.3.8.2. BPU对齐限制规则
本节内容介绍使用BPU的对齐限制规则。
模型输入要求
BPU不限制模型输入大小或者奇偶。既像YOLO这种416x416的输入可以支持，对于像SqueezeNet这种227x227的输入也可以支持。 对于NV12输入比较特别，要求HW都是偶数，是为了满足UV是Y的一半的要求。
stride要求
BPU有 stride 要求。通常可以在 hbDNNTensorProperties 中根据 validShape 和 alignedShape 来确定。
alignedShape 就是 stride 对齐的要求。对于NV12或Y输入的有些特别，只要求W的 stride 是16的倍数，不需要完全按照 alignedShape 进行对齐。
在后续场景使用时，考虑到对齐要求，建议按照 alignedByteSize 大小来申请内存空间。
6.3.8.3. NV12介绍
YUV格式
YUV格式主要用于优化彩色视频信号的传输。 YUV分为三个分量：Y表示明亮度，也就是灰度值；而U和V表示的则是色度，作用是描述影像色彩及饱和度，用于指定像素的颜色。
NV12排布
NV12图像格式属于YUV颜色空间中的YUV420SP格式，每四个Y分量共用一组U分量和V分量，Y连续排序，U与V交叉排序。
排列方式如下：
6.3.9. 模型推理DEBUG方法
6.3.9.1. 错误码
HB_DNN_SUCCESS = 0 // 执行成功
HB_DNN_INVALID_ARGUMENT // 非法参数
HB_DNN_INVALID_MODEL // 非法模型
HB_DNN_MODEL_NUMBER_EXCEED_LIMIT // 模型个数超过限制
HB_DNN_INVALID_PACKED_DNN_HANDLE // 非法packed handle
HB_DNN_INVALID_DNN_HANDLE // 非法handle
HB_DNN_CAN_NOT_OPEN_FILE // 文件不存在
HB_DNN_OUT_OF_MEMORY // 没有足够的内存
HB_DNN_TIMEOUT // 超时
HB_DNN_TASK_NUM_EXCEED_LIMIT // 任务数量超限制
HB_DNN_TASK_BATCH_SIZE_EXCEED_LIMIT // 多任务处理数量超限制
HB_DNN_INVALID_TASK_HANDLE // 非法task handle
HB_DNN_RUN_TASK_FAILED // 任务执行失败
HB_DNN_MODEL_IS_RUNNING // 任务执行中
HB_DNN_INCOMPATIBLE_MODEL // 不兼容的模型
HB_DNN_API_USE_ERROR // 接口使用错误
HB_SYS_SUCCESS // 执行成功
HB_SYS_INVALID_ARGUMENT // 非法参数
HB_SYS_OUT_OF_MEMORY // 没有足够的内存
HB_SYS_REGISTER_MEM_FAILED // 注册内存失败
6.3.9.2. 配置信息
日志等级。
dnn中的日志主要分为4个等级，：HB_DNN_LOG_NONE = 0，不输出日志；HB_DNN_LOG_WARNING = 3，该等级主要用来输出代码中的告警信息；HB_DNN_LOG_ERROR = 4，该等级主要用来输出代码中的报错信息；HB_DNN_LOG_FATAL = 5，该等级主要用来输出代码中的导致退出的错误信息。
日志等级设置规则：
若发生的LOG等级 >= 设置的等级，则该LOG可以被打印，反之被屏蔽；设置的LOG等级越小，打印信息越多（等级0除外，0不输出日志）。 例如：设置LOG等级为3，即为
WARNING级别，则3,4,5等级的LOG均可以被打印； 预测库默认LOG等级为HB_DNN_LOG_WARNING，则以下LOG级别的信息可以被打印：WARNING、ERROR、FATAL。日志等级设置方式： 可通过环境变量
HB_DNN_LOG_LEVEL设置日志等级。 比如：export HB_DNN_LOG_LEVEL=3，则输出WARNING级以上级别的日志。常用环境变量
HB_DNN_LOG_LEVEL // 设置日志等级。 HB_DNN_CONV_MAP_PATH // 模型卷积层配置文件路径；编译参数layer_out_dump为true时产生的json文件。 HB_DNN_DUMP_PATH // 模型卷积层结果输出路径，与HB_DNN_CONV_MAP_PATH配合使用。 HB_DNN_PLUGIN_PATH // 自定义CPU算子动态链接库所在目录。 HB_DNN_PROFILER_LOG_PATH // 模型运行各阶段耗时统计信息dump路径。 HB_DNN_SIM_PLATFORM // x86模拟器模拟平台设置，可设置为BERNOULLI、BERNOULLI2、BAYES。 HB_DNN_SIM_BPU_MEM_SIZE // x86模拟器设置BPU内存大小，单位MB。
6.3.9.3. 开发机模拟器使用注意事项
开发机模拟器在使用时，可以通过设置环境变量
HB_DNN_SIM_PLATFORM来指定需要模拟的处理器架构，可执行如下命令：export HB_DNN_SIM_PLATFORM=BERNOULLI，为BERNOULLI架构，模拟地平线xj2平台；export HB_DNN_SIM_PLATFORM=BERNOULLI2，为BERNOULLI2架构，模拟地平线x3平台；export HB_DNN_SIM_PLATFORM=BAYES，为BAYES架构，模拟地平线j5平台。
如果不设置
HB_DNN_SIM_PLATFORM环境变量，会根据第一次加载的模型架构来设置模拟器平台，例如：第一次加载的模型是BERNOULLI2架构，则程序默认设置的平台为x3。在开发机模拟器中执行
resize相关操作之前，需要通过HB_DNN_SIM_PLATFORM环境变量指定平台。
