11. SDK 参考

11.1. Hobot Framework SDK

11.1.1. 简介

Hobot Framework 提供了一个通过有向图的形式，将基础代码功能模块组织成较复杂功能模块的机制。

基于 Hobot Framework，所有的基础的功能以 Module 的形式提供；功能之间的数据交换以 Message 为单位。

一个 Module 由多个 Forward{n} 组成，其中 Forward{n} 又可以以一个或多个别的 Module::Forward{n} 产生的 Message 为输入，可以输出自己的 Message。

下图为 Hobot Framework 的工作流：

11.1.1.1. 创建 Module 的前置条件

要创建 module 需要以下文件：

• 一个编译好的库

• hobot/api/ 下面的 .h 文件

• 使用 cmake 进行编译

• 使用 doxygen doxygen.txt 生成文档

11.1.1.1.1. CMAke 脚本初始化

初始化 CMake 脚本，将以下文件分别复制至同目录下的 CMakeLists.txt：

• CMakeLists.txt.sample

• test/CMakeLists.txt.sample

• example/CMakeLists.txt.sample

例如，Linux下：

cp CMakeLists.txt.sample CMakeLists.txt
cp test/CMakeLists.txt.sample test/CMakeLists.txt
cp example/CMakeLists.txt.sample example/CMakeLists.txt

11.1.1.2. 开发

11.1.1.2.1. Hello World!

完成一个最简单的功能：加法计算。

class FloatMessage: public hobot::Message {
public:
float value_;

FloatMessage() { }

explicit FloatMessage(float value) : value_(value) { }
};

class Add: public hobot::Module {
private:
hobot::spMessage output_;

public:
explicit Add(std::string instance_name = "")
    : hobot::Module(instance_name, "Add") { }

void Init(hobot::Engine *engine,
            hobot::Workflow *workflow,
            const hobot::MessageLists &input) override {
    output_.reset(new FloatMessage(0));
    std::cout << "Add::Init" << std::endl;
}

void Reset() override {
}

FORWARD_DECLARE(Add, 0) {
    std::cout << "Add::Forward, input size:" << input.size() << std::endl;
    float sum = 0;
    static_cast<FloatMessage *>(output_.get())->value_ = 0;
    for (int i = 0; i < input.size(); i++) {
    hobot::spMessage in = (*input[i])[0];
    sum += static_cast<FloatMessage *>(in.get())->value_;
    }
    std::cout << "Add::Forward, sum:" << sum << std::endl;

    static_cast<FloatMessage *>(output_.get())->value_ = sum;
    workflow->Return(this, 0, output_, context);
}
};

class Hello1Result: public hobot::RunObserver {
public:
void OnResult(hobot::Module *from,
                int forward_index,
                hobot::spMessage output) override {
    std::cout << "result:"
        << (static_cast<FloatMessage *>(output.get()))->value_
        << std::endl;
}
};

int TestHello1() {
std::cout << "Hello, TestLoop!" << std::endl;
hobot::Engine *engine = hobot::Engine::NewInstance();
hobot::Workflow *workflow = engine->NewWorkflow();
hobot::InputModule *a = new hobot::InputModule("a");
hobot::InputModule *b = new hobot::InputModule("b");
hobot::Module *add_module = new Add();
workflow->From(a, 0)->To(add_module, 0, 0);
workflow->From(b, 0)->To(add_module, 1, 0);
Hello1Result *out = new Hello1Result();
workflow->Run({std::make_pair(add_module, 0)}, {
    std::make_tuple(a, 0, hobot::spMessage(new FloatMessage(1))),
    std::make_tuple(b, 0, hobot::spMessage(new FloatMessage(2)))
}, out);
return 0;
}

请看以下示例。

11.1.1.2.2. 引入依赖

#include "hobot/api/hobot.h"

一般情况下，开发任务前，无论开发一个基础 Module，还是想构造一个 Workflow，需要依赖 hobot/api/hobot.h 来继续开发。

11.1.1.2.3. Module 开发者

Message

要实现的加法运算，无论输入还是输出的数据，都是浮点数。所以，首先得有一个消息类型 FloatMessage：

class FloatMessage : public hobot::Message {
public:
float value_;

FloatMessage() {}

explicit FloatMessage(float value) : value_(value) {}
};

Module 的开发者必须使用 hobot::Message 类型来做数据交换。如果不是使用别人已经开发好的 Message，就需要自己定义 Message 类型。

Module

然后，需要实现 Add 类：

class Add : public hobot::Module {
...
}

实现一个 Module，需要继承抽象类 hobot::Module。其中，最重要的是实现 Forward{n} 方法：

FORWARD_DECLARE(Add, 0) {
    std::cout << "Add::Forward, input size:" << input.size() << std::endl;
    float sum = 0;
    static_cast<FloatMessage *>(output_.get())->value_ = 0;
    for (int i = 0; i < input.size(); i++) {
        hobot::spMessage in = (*input[i])[0];
        sum += static_cast<FloatMessage *>(in.get())->value_;
    }
    std::cout << "Add::Forward, sum:" << sum << std::endl;

    static_cast<FloatMessage *>(output_.get())->value_ = sum;
    workflow->Return(this, 0, output_, context);
    }

在 Forward{n} 方法里面，需要实现这个 Module 想要实现的功能。例如，Add::Forward0 需要实现的功能是把它的所有输入加起来，输出结果。

上述事例可以看到，Module 的所有输入的数据都被放到 input 参数中。

只有基类的类型信息 hobot::Message，在实现 Forward{n} 方法体中访问这些数据的时候，需要自己转换成需要的类型。

sum += static_cast<FloatMessage *>(in.get())->value_;

在完成所需要的运算，需要返回结果的时候，需要调用 Workflow 提供的接口 Return 来通知 Workflow，自己输出了一个 Message。

workflow->Return(this, 0, output_, context);

这样，一个基本的 Add 功能就开发完成了。

Module 的使用者，Workflow 的开发者

下面，通过使用 Add::Forward0 来构建一个图，执行加法运算。

class Hello1Result: public hobot::RunObserver {
public:
void OnResult(hobot::Module *from,
                int forward_index,
                hobot::spMessage output) override {
    std::cout << "result:"
        << (static_cast<FloatMessage *>(output.get()))->value_
        << std::endl;
}
};

int TestHello1() {
std::cout << "Hello, TestLoop!" << std::endl;
hobot::Engine *engine = hobot::Engine::NewInstance();
hobot::Workflow *workflow = engine->NewWorkflow();
hobot::InputModule *a = new hobot::InputModule("a");
hobot::InputModule *b = new hobot::InputModule("b");
hobot::Module *add_module = new Add();
workflow->From(a, 0)->To(add_module, 0, 0);
workflow->From(b, 0)->To(add_module, 1, 0);
Hello1Result *out = new Hello1Result();
workflow->Run({std::make_pair(add_module, 0)}, {
    std::make_tuple(a, 0, hobot::spMessage(new FloatMessage(1))),
    std::make_tuple(b, 0, hobot::spMessage(new FloatMessage(2)))
}, out);
return 0;
}

上述代码构建了一个非常简单的 Workflow，其结构如下图：

初始化 Workflow

首先，初始化一个 Engine 和一个 Workflow：

hobot::Engine *engine = hobot::Engine::NewInstance();
hobot::Workflow *workflow = engine->NewWorkflow();

简单地说，一个 Engine 代表一个线程池和一个调度线程。需要记住：每一个 Workflow 都必须在一个 Engine 上来运行。所以，上述代码中创建的 workflow 会在 engine 上面执行。

在 Workflow 中组织 Graph

开始组织 workflow 中的计算流程：

hobot::InputModule *a = new hobot::InputModule("a");
hobot::InputModule *b = new hobot::InputModule("b");
hobot::Module *add_module = new Add();
workflow->From(a, 0)->To(add_module, 0, 0);
workflow->From(b, 0)->To(add_module, 1, 0);

这样，workflow 中有三个 Module：Module:a，Module:b，加法计算 add_module。

• a::Forward0 连接到 add_module::Forward0 的 0 号输入；

• b::Forward0 连接到 add_module::Forward0 的 1 号输入。

运行 Workflow

workflow 已经建好，以下示例展示如何运行：

workflow->Run({std::make_pair(add_module, 0)}, {
        std::make_tuple(a, 0, hobot::spMessage(new FloatMessage(1))),
        std::make_tuple(b, 0, hobot::spMessage(new FloatMessage(2)))
    }, out);

• Run 的第一个参数 {add_module::Forward0}，表示这次运行希望最终得到哪个 Module::Forward{n} 的结果；这里显然是希望得到加法计算后的结果；

• 第二个参数是 Vector，表示这次运行时所需要的输入，也就是 InputModule a::Forward0；b::Forward0 所代表的值。

Note

out 的类型是 Hello1Result，是一个用来收集运行结果的类。

class Hello1Result: public hobot::RunObserver {
public:
void OnResult(hobot::Module *from,
                int forward_index,
                hobot::spMessage output) override {
    std::cout << "result:"
        << (static_cast<FloatMessage *>(output.get()))->value_
        << std::endl;
}
}

当 add_module::Forward0 有输出的时候，out 的 OnResult 方法会被 Engine 回调回来，通知运行的结果。所以，如果运行上面的例子，应该可以得到输出结果 result:3。

至此，已经完成了一个能做加法运算的 Workflow。

11.1.1.2.4. 多线程处理

在上一节的例子里面, Workflow 中只有一个 Module。在实际场景下的 Workflow 通常会由更多的 Module 组成。这些 Module 执行的任务会更复杂，需要更多的计算资源。

你可能希望在 Workflow 执行的过程中利用系统中的多个核来处理不同的 Module::Forward{n} 的工作，这样可以让整个 Workflow 运行的更快。

以下示例展示如何使用多线程将任务分配至多个核：

int TestHello2(){
...
engine->ExecuteOnThread(module_a, 0, 0);
engine->ExecuteOnThread(module_b, 0, 1);
engine->ExecuteOnThread(module_c, 0, 2);
...
}

以上代码示例的作用是让：

• module_a::Forward0 运行在 0 号线程，

• module_b::Forward0 运行在 1 号线程，

• module_c::Forward0 运行在 2 号线程。

Engine::ExecuteOnThread 提供了一个接口，可以指定某个 Module::Forward{n} 在这个 Engine 的第几号线程上运行。

在不调用这个方法的时候，默认所有线程都在 0 号线程上运行。

这些线程会被 Engine 启动, 并一直运行；在没有 Workflow 运行的时候，这些线程会被挂起,，并不会占用CPU资源。

更多关于线程的信息

每个 Engine 实例内部，除了一个线程池来运行所有的 Module::Forward{n} 以外，还有个调度线程。

用户在自己的线程上调用 Workflow::Run 会立即返回，所有的输入会在调度线程中处理。当执行完的时候，调度线程会负责收集用户想要的输出并调用回调 RunObserver::OnResult。

11.1.1.3. Module 输入控制

11.1.1.3.1. InputSlot 的概念

首先，回忆 Hello World 示例中的 Module 是怎么连接的：

workflow->From(a)->To(add_module, 0, 0);
workflow->From(b)->To(add_module, 1, 0);

再回忆一下 Add 的 Forward0 方法：

FORWARD_DECLARE(Add, 0) {
    ...
}

按照刚才的 Workflow 定义，执行这个 Forward0 时，a 输入的值出现在 input[0] 中；b 输入的值会出现在 input[1] 中。

input[0] 对应的 module_a 的输入位置称为 InputSlot 0；input[1] 对应的 module_b 的输入位置称为 InputSlot 1。

可以看到，一个 Module::Forward{n} 有多少个 InputSlot 是在 Workflow 中确定 Module 之间的连接关系时确定的。这样，可以支持不定 `InputSlot 数量的 Module 的开发。

但是，很明显，Module::Forward{n} 需要处理多少个 InputSlot 是由自己的 Forward 逻辑决定的。如果 Module 在实现 Forward 的过程中只处理了前两个 InputSlot，那么即使你在 Workflow 构建的过程中给这个 Module 接入了3个 InputSlot，第三个也不会被处理。

11.1.1.3.2. InputSlot 与 Module 执行条件：Condition Expression

事实上，Module::Forward{n} 的每个 InputSlot 都是一个 FIFO 队列。

默认情况下，当 Module::Forward{n} 的所有的 InputSlot 都有了一个 Message 以后，InputSlot i 中的第一个元素（最早进入的元素）会被取出来放入 input[i] 当中；然后以 input 为参数, 调用 Module::Forward。

但是，如果不想每个 InputSlot 处理一个 Message，而是希望多个 Message 一起处理呢?

想象你做了个 AverageModule::Forward0，功能是把 input[0] 里面所有的 FloatMessage 求平均数，然后输出：

class AverageModule: public hobot::Module {
public:
explicit AverageModule(std::string instance_name)
    : Module(
    instance_name,
    "Average") { }

void Init(hobot::Engine *engine,
            hobot::Workflow *workflow,
            const hobot::MessageLists &input) override { }

void Reset() override { }

FORWARD_DECLARE(AverageModule, 0) {
    hobot::MessageList *in = input[0];
    float sum = 0;
    for (int i = 0; i < in->size(); i++) {
    hobot::spMessage msg = in->at(i);
    sum += (static_cast<FloatMessage *>(msg.get()))->value_;
    }
    if (in->size() > 0) {
    sum /= in->size();
    }
    workflow->Return(this, 0, hobot::spMessage(new FloatMessage(sum)), context);
}
};

这样，在 Workflow 中使用这个 AverageModule 时，根据需要，有些情况下每收到 2 个 Message 做一次平均然后输出；有些情况下每收到 4 个 Message 做一次平均然后输出。

Hobot framework 支持以下操作：

workflow->SetCondition(avg_module,
    hobot::Expression::Require(0, 2), 0);

以上代码的功能是在 InputSlot 0 收到 2 个消息时，就可以启动 avg_module::Forward0。

可以看到，在 workflow 里面，每个 Module::Forward{n} 都可以设置对应的 Condition；当满足 Condition 的时候，Forward{n} 得以执行。

关于 InputSlot，Condition 和 Module::Forward 之间的关系见下图：

以下是 condition 设置示例，只有当满足特定条件时，才执行 Forward{n}：

1. 以下 condition 要求 InputSlot 2 中有 2 个输出信息，InputSlot 1 中有 3 个输入信息：

   workflow->SetCondition(avg_module, hobot::Expression::Require(0, 2)->And(hobot::Expression::Require(1,3)));


2. 以下 condition 要求 InputSlot 0 中有 1 和输入信息，或者 InputSlot 1 中有 1 个输入信息：

   workflow->SetCondition(avg_module, hobot::Expression::Require(0, 1)->Or(hobot::Expression::Require(1,1)));


3. 以下 condition 要求 InputSlot 0 中有 1 个输入信息，InputSlot 1 中有任意数量输入信息：

   workflow->SetCondition(avg_module, hobot::Expression::Require(0, 1)->And(hobot::Expression::Require(1,hobot::ReqAll)));


在示例 3 中，hobot::ReqAll 为特殊值，表示这个 InputSlot 无论有多少 Message 都不妨碍执行 Forward；但只要执行 Forward，就取出这个 InputSlot 所有的 Message 放进 input 参数。

这样，可以更灵活地运用 Module。

11.1.1.4. Module 输出控制

上一节介绍了指定一个 Module 在执行 Forward{n} 时，其输入 Message 所必须满足的条件。但是有些时候，你可能还会希望执行 Forward{n} 之前，这个 Module 的输出也需要满足一定的条件。

例如，如果你有一个 Module: module_a，它的每个输出的 Message 都会占据比较大的内存空间。所以你可能会希望当 module_a 每次输出的 Message 都被处理完了以后，再执行 module_a 的 下一个 Forward。

可以按照如下做法：

workflow->From(module_a, 0)->To(module_b, 0, 0)->Limit(1);

这里，第三个参数1表示从 module_a::Forward0 的输出到 module_b::Forward0 的 InputSlot 0 之间的这个 Link，最多只能有1个待处理的 Message。也就是说，如果 module_b 的 InputSlot 0 累积了1个 Message 没被处理，那么 module_a 的 Forward 就不会再次被调用。

这里，module_a::Forward0 的输出 Message 可能会被多个不同的 Module::Forward 使用；这种情况下，需要 module_a::Forward0 所有的后续的Link的个数约束都满足后，才会执行 module_a 的 Forward0。

11.1.1.5. Rescheduling

如上述两节所述，在正常情况下，当一个 Module 的输入 InputSlot、输出 Link 都满足条件后，就会执行 Forward，消耗掉 InputSlot 里面的 Message；当条件再次满足的时候再次执行，周而复始。

Module::Forward{n} 本身并没有参与决定自己什么时候再次被执行。

但是，有的时候，或许你想自己决定将来自己会再次执行，而不依赖输入条件的触发。

例如，如果你有一个 Forward: ModuleA::Forward0，它首次执行后，希望每隔一秒自动执行一次。

你可以这么做：

FORWARD_DECLARE(Tick, 0) {
    ...
    workflow->Reschedule(this, 0, input, context, 1000);
}

Hobot Framework 的 Workflow 提供了 Reschedule 方法，最后一个参数 1000 为自己再次执行 Forward0 的毫秒数。

11.1.2. 架构

如果希望结合代码了解 Hobot Framework 的实现，请先阅读以上使用文档，再继续阅读本节。

11.1.2.1. 事件驱动的运行模式

所有的设计都是为使用者提供接口服务的。所以，先来回顾一下 Hobot Framework 提供的功能。

从 Module 作者的角度来看，在实现一个 Module 时，需要关心以下方面：

• Forward{n} 方法的功能实现

• 输入的消息的定义

• 输出的消息的定义

只要输入的消息准备好了，就执行 Forward{n} 的逻辑，而可以不关心什么时候、被谁、在哪个线程调用。

从 Workflow 作者的角度来看，在写一个 Workflow，以及执行 Workflow 时，需要关心的是：

• 各个 Module 之间的逻辑关系，以构建图，

• 输入数据 Message 的时机，以开始 Workflow 的计算。

整个 Workflow 构建好以后，其运行完全是由输入的数据 Message 来驱动运行的。收集返回结果的接口也是异步的。Workflow 的作者，也可以不用关心 Workflow 中的哪个 Module 在什么时候运行，只要能及时从 RunObserver 中获取到正确的结果。

可以看出，Hobot Framework 提供的功能接口是异步回调的方式。这决定了其内部实现也是异步事件驱动的方式。

11.1.2.2. 线程：Event Loop 和 Event Queue

对于所有事件驱动的系统，最常见的实现方式就是消息队列和事件循环： 一个单独的 thread，对应一个 event queue；这个 thread 是 event queue 的消费者，thread 的主要逻辑是在一个循环中，不断取出 event，然后 dispatch 给感兴趣的程序模块。

例如，一个基于 select 的非阻塞网络处理线程，可以写成以下方式：

for(;;)
{
    // Receive event
    int rc = select(max(from,to)+1, &readfds, &writefds, NULL, NULL);
    // Dispatch and process event
    if(FD_ISSET(from, &readfds)){
        ...
    }
    if(FD_ISSET(to, &writefds)){
        ...
    }

}

其中，event queue 可以看做是隐含在 select 接口之下，在上述代码中并不可见。

又例如，一个 GUI 界面程序需要响应鼠标、键盘的输入来改变其显示，程序的事件处理线程可以写成以下方式：

for(;;)
{
    // Receive event
event = event_queue->poll_next();
if(event != NULL)
    {
    // Dispatch and process event
    get_handler_for(event)->handle(event);
    }
}

在上面的例子中，有几个值得注意的地方：

• select() 和 poll_next() 调用，在没有事件发生的时候，会一直阻塞，使得线程进入 sleep 状态，直到有事件发生为止。这样避免了在没有事件发生的时候，for(;;){} 循环导致占用 CPU 的问题。

• Event queue 中 event 的生产者，可能运行在本线程上，也可能运行在别的线程上。这就要求 event queue 这个数据结构支持高效的多线程访问。

• 上述事件循环本身可以是和具体的业务无关的，只负责将 event dispatch 给相应的模块（在上述例子中，就是调用响应 handler 的 handle 方法），具体的业务代码由 handler 自己实现。

所以，一个通用的事件处理的系统需要的事件处理线程，应该包括一个上述的事件分发循环，以及对应的满足上述要求的事件队列 event queue。

在 Hobot Framework 中，这个事件处理线程，连同其 event queue，被封装成一个 Thread 类，其接口定义在 include/hobot/thread.h 中。

Thread 的具体实现的代码在 src/thread/，来自于 webrtc 和 chromium 项目。

11.1.2.3. Hobot Framework 中的 Event 处理

以下是一个 Workflow 示例（完整示例来自于 example/example_calculate.cpp）：

int ComplexCalculate(int argc, char **argv) {
hobot::Engine *engine = hobot::Engine::NewInstance();
hobot::Workflow *workflow = engine->NewWorkflow();

// workflow to compute a*x^2 + b*x + c

hobot::InputModule *a = new hobot::InputModule("a");
hobot::InputModule *b = new hobot::InputModule("b");
hobot::InputModule *c = new hobot::InputModule("c");
hobot::InputModule *x = new hobot::InputModule("x");

Add *add = new Add("sum");
Multiply *ma = new Multiply("ma");
Multiply *mb = new Multiply("mb");
//  workflow->From(a)->To(ma, 0); // error message: duplicate 0
workflow->From(a)->To(ma, 0);
workflow->From(x)->To(ma, 1);
workflow->From(x)->To(ma, 2);
workflow->From(b)->To(mb, 0);
workflow->From(x)->To(mb, 1);
//  workflow->From(ma)->To(add, 4); // error message: missing 3
workflow->From(ma)->To(add, 0);
workflow->From(mb)->To(add, 1);
workflow->From(c)->To(add, 2);
engine->ExecuteOnThread(ma, 0, 0);
engine->ExecuteOnThread(mb, 0, 1);
engine->ExecuteOnThread(add, 0, 0);

ComplexCalculateObserver *observer = new ComplexCalculateObserver();
hobot::spMessage a_msg(new FloatMessage(1));
hobot::spMessage b_msg(new FloatMessage(2));
hobot::spMessage c_msg(new FloatMessage(3));
hobot::spMessage x_msg(new FloatMessage(5));

hobot::spRunContext run_task =
    workflow->Run({{std::make_pair(add, 0)}}, observer);
run_task->Init();
workflow->Feed(run_task, a, 0, a_msg);
workflow->Feed(run_task, b, 0, b_msg);
workflow->Feed(run_task, c, 0, c_msg);
workflow->Feed(run_task, x, 0, x_msg);

...
return 0;
}

上述代码中，首先是 Workflow 的结构，构建了一个工作流用来计算：

\[a*x^2 + b*x + c.\]

结构如下：

其次，指明了不同 Module 所运行的线程，其中 ma add 在 0 号线程，mb 在 1 号线程。

再其次，朝 Workflow 中 feed 了一些输入 Message，开始执行计算。

下面，将按照时间顺序，分析在 Workflow 执行过程中的事件处理流程设计。

11.1.2.3.1. MSG_MODULE_FEED

当如下代码运行的时候：

workflow->Feed(run_task, a, 0, a_msg);
workflow->Feed(run_task, b, 0, b_msg);
workflow->Feed(run_task, c, 0, c_msg);
workflow->Feed(run_task, x, 0, x_msg);

4 个 Message 分别被 feed 给a、b、c、x 4 个 Module。此时，workflow 产生了一个 MSG_MODULE_FEED 事件。这个事件实际的效果是，将 Message 放在了对应的 Module 的 InputSlot 中。

如上图所示，a、b、c、x 4 个 Module 都有输入的 Message 待处理。而每当图中任何一个 Module 的输入输出消息队列的情况发生变化的时候，都会触发 MSG_TRY_EXECUTE_MODULE 事件。

11.1.2.3.2. MSG_TRY_EXECUTE_MODULE 和 Thread::Post

这个事件发生以后，Workflow 会尝试检查相应的 Module 是否满足运行的条件（比如，是否满足指定的输入条件表达式，或者指定的输出 Limit），如果满足，会执行这个 Module 的 Forward{n} 方法。

相应的实现代码参见：DefaultWorkflow::TryExecuteModule。

这个消息会在 Module 被用户指定的对应的工作线程上被处理，这样 Forward{n} 就会在指定的线程上运行。

向一个线程的消息队列加入一个消息，可以用 Thread::Post 方法。本节中涉及到的所有消息，都是用 Thread::Post 在指定的线程上做处理。

11.1.2.3.3. Return() 和 MSG_MODULE_RETURN

此时，a、b、c、x 4 个 Module 都是 InputModule，InputModule 的运行条件是只要有消息就马上处理。所以，InputModule 的 Forward{n} 一定会被调用，其实现如下：

FORWARD_DEFINE(InputModule, 0) {
// directly return input message
workflow->Return(this, 0, (*input[0])[0], context);
}

可以看到，InputModule 直接调用了 Workflow 提供的 Return 方法。如前文所述，这个方法会通知 Workflow：本 Module 输出了一个 Message。

Workflow::Return 被调用以后，如果这个 Module 是 observer 需要输出的 Module，那么相应的 Message 会通知到 observer。然后，会产生 MSG_MODULE_RETURN 事件，表明 Message 进入了 Module 的输出端。

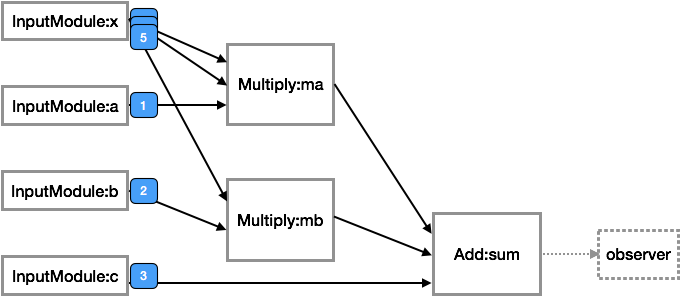

可以看到 x 产生了 3 个 MSG_MODULE_RETURN，分别对应不同的下游的 Module，因为 MSG_MODULE_RETURN 需要在下游的 Module 对应的线程上处理。

Note

上图所显示的是a、b、c、x 4 个 Module 都同时 Return 了之后的状态。实际执行时，由于时序和线程调度，状态变迁也许和上图不一样，但在这里不影响分析过程。

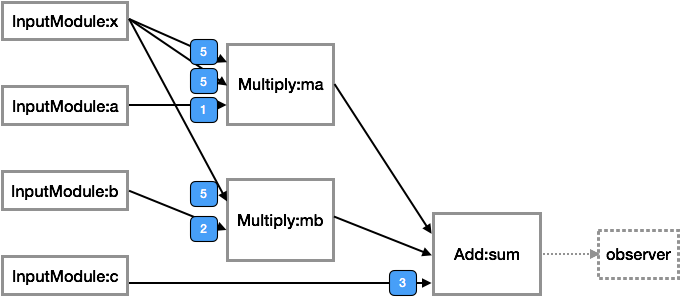

MSG_MODULE_RETURN 的处理方式是，首先，按照 Workflow 的连接关系，将 Return 的 Message 放到连接的目标 Module 的相应输入端：

然后，会尝试检查以及运行目标 Module，也就是调用 DefaultWorkflow::TryExecuteModule。

可以看出，上图中 ma mb 均满足了执行条件，此时会执行 ma mb 的 Forward{n} 方法。这两个方法的实现如下：

FORWARD_DECLARE(Multiply, 0) {
float sum = 1;
for (int i = 0; i < input.size(); i++) {
  hobot::spMessage in = (*input[i])[0];
  sum *= static_cast<FloatMessage *>(in.get())->value_;
}
//    std::cout << "Multiple::Forward, sum:" << sum << std::endl;

workflow->Return(this, 0, hobot::spMessage(new FloatMessage(sum)), context);
}

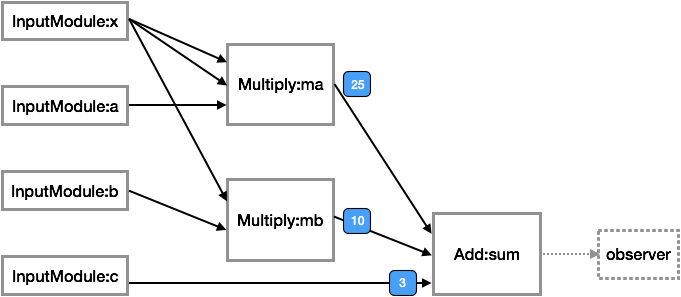

可以看出，乘法计算结束后，也会把结果通过 Workflow::Return 通知给 Workflow，从而继续产生新的 MSG_MODULE_RETURN。

以此类推，最终完成 add计 算，输出给 observer。

以上就是基本的事件驱动执行的过程。
