5.2. 模型推理示例

本章节将通过静态图片推理、USB camera视频流推理和MIPI camera视频流推理等示例程序，介绍地平线python语言的hobot_dnn模型推理库的模型加载、数据预处理、模型推理等操作。示例代码及数据存放在/app/pydev_demo/目录下，用户可以参照代码来阅读文档，以更好的理解示例含义。

5.2.1. 模块导入

hobot_dnn模型推理库，已预装到开发板Ubuntu系统，用户可以通过导入模块，查看版本信息。

sunrise@ubuntu:~$ sudo python3
Python 3.8.10 (default, Mar 15 2022, 12:22:08)
Type "help", "copyright", "credits" or "license" for more information.
>>> from hobot_dnn import pyeasy_dnn as dnn
>>> dir(dnn)
['Model', 'TensorProperties', '__doc__', '__file__', '__loader__', '__name__', '__package__', '__spec__', 'load', 'pyDNNTensor']

hobot_dnn推理库主要使用的类和接口如下：

• Model ： AI 算法模型类，执行加载算法模型、推理计算， 更多信息请查阅 Model 。

• pyDNNTensor：AI 算法输入、输出数据 tensor 类， 更多信息请查阅 pyDNNTensor 。

• TensorProperties ：模型输入 tensor 的属性类， 更多信息请查阅 TensorProperties 。

• load：加载算法模型，更多信息请查阅 API接口 。

5.2.2. 静态图片推理

5.2.2.1. 图像分类算法—Mobilenet v1

本示例主要实现以下功能：

1. 加载 mobilenet v1 图像分类模型

2. 读取 zebra_cls.jpg 静态图片作为模型的输入

3. 解析模型输出，得到图片的分类结果

运行方法

本示例的完整代码和测试数据安装在 /app/pydev_demo/01_basic_sample/ 目录下，调用以下命令运行

cd /app/pydev_demo/01_basic_sample/
sudo python3 ./test_mobilenetv1.py

运行成功后，会输出图像的分类结果，如下所示：

========== Classification result ==========
cls id: 340 Confidence: 0.991851

示例代码解析

• 导入算法推理库hobot_dnn、numpy和opencv模块

  from hobot_dnn import pyeasy_dnn as dnn
  import numpy as np
  import cv2


• 模型加载 调用 load 接口加载模型文件，并返回hobot_dnn.pyeasy_dnn.Model类的list。

  models = dnn.load('../models/mobilenetv1_224x224_nv12.bin')


  本示例中mobilenetv1 模型的输入是1x3x224x224数据，格式为NCHW。输出是1000个list数据，表示1000个类别的置信度。示例中定义了print_properties函数用来输出模型的输入、输出参数：

  # print properties of input tensor
  print_properties(models[0].inputs[0].properties)
  # print properties of output tensor
  print_properties(models[0].outputs[0].properties)


• 数据前处理

  示例打开含有斑马的图像文件zebra_cls.jpg，并把图片缩放到符合模型输入的尺寸(244 x 224)：

  # open image
  img_file = cv2.imread('./zebra_cls.jpg')
  # get the input tensor size
  h, w = models[0].inputs[0].properties.shape[2], models[0].inputs[0].properties.shape[3]
  print("input tensor size: %d x %d" % (h, w))
  des_dim = (w, h)
  # resize image to inpust size
  resized_data = cv2.resize(img_file, des_dim, interpolation=cv2.INTER_AREA)




  然后通过bgr2nv12_opencv函数把bgr格式的图像转换成符合模型输入的NV12格式：

  nv12_data = bgr2nv12_opencv(resized_data)


• 模型推理

  调用 Model 类的 forward 接口进行算法推理，然后得到一个含有1000个值的list，表示1000个类别的预测概率值。

  outputs = models[0].forward(nv12_data)


• 算法后处理

  算法模型的输出结果需要通过后处理，得到我们需要的类别、检测框等信息。本示例中模型输出对应1000个类别，需要根据置信度进行过滤，并得到正确结果。

  print("=" * 10, "Classification result", "=" * 10)
  np.argmax(outputs[0].buffer)
  # output target id and confidence
  print("cls id: %d Confidence: %f" % (np.argmax(outputs[0].buffer), outputs[0].buffer[0][np.argmax(outputs[0].buffer)]))


  正确运行的结果为：

  ========== Classification result ==========
  cls id: 340 Confidence: 0.991851


5.2.2.2. 目标检测算法—YOLOv3

本示例主要实现以下功能：

1. 加载 yolov3_416x416_nv12 目标检测模型

2. 读取 kite.jpg 静态图片作为模型的输入

3. 分析算法结果，渲染检测结果

运行方法

本示例的完整代码和测试数据安装在 /app/pydev_demo/06_yolov3_sample/ 目录下，调用以下命令运行

cd /app/pydev_demo/06_yolov3_sample/
sudo python3 ./test_yolov3.py

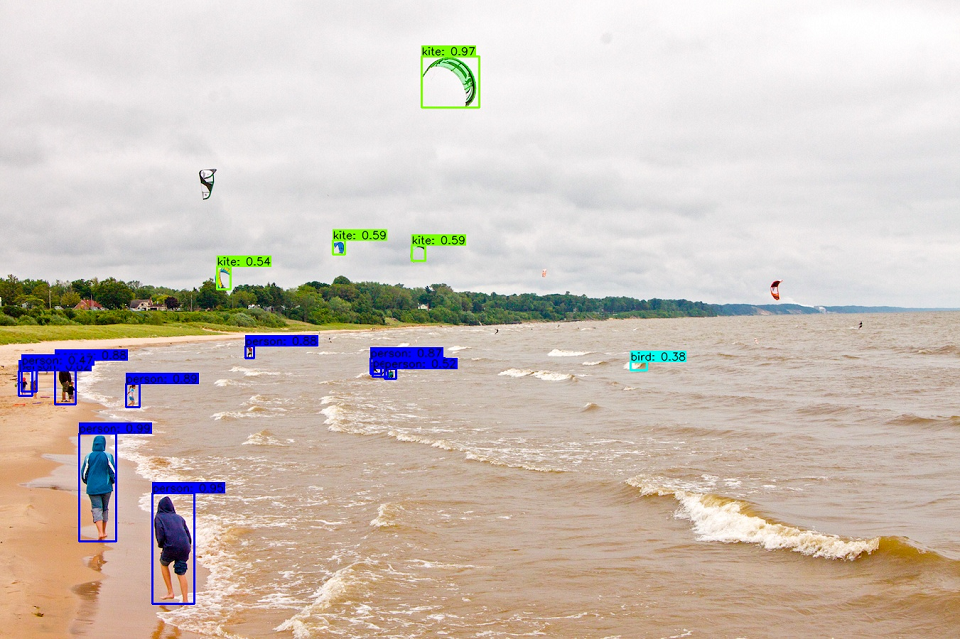

运行成功后，会输出目标检测结果，并且输出渲染结果到result.jpg文件中，如下图：

5.2.2.3. 目标检测算法—YOLOv5

本示例主要实现以下功能：

1. 加载 yolov5s_672x672_nv12 目标检测模型

2. 读取 kite.jpg 静态图片作为模型的输入

3. 分析算法结果，渲染检测结果

运行方法

本示例的完整代码和测试数据安装在 /app/pydev_demo/07_yolov5_sample/ 目录下，调用以下命令运行

cd /app/pydev_demo/07_yolov5_sample/
sudo python3 ./test_yolov5.py

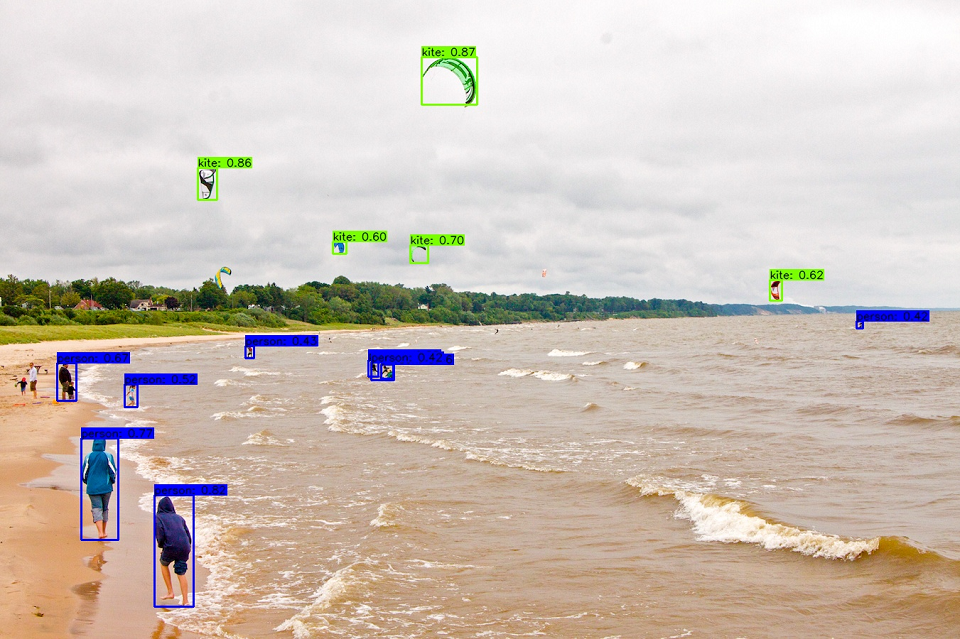

运行成功后，会输出目标检测结果，并且输出渲染结果到result.jpg文件中，如下图：

5.2.2.4. 图像分割算法—unet

本示例主要实现以下功能：

1. 加载 mobilenet_unet_1024x2048_nv12 图像分割模型（cityscapes预训练的分割模型）

2. 读取 segmentation.png 静态图片作为模型的输入

3. 分析算法结果，渲染分割结果

运行方法

本示例的完整代码和测试数据安装在 /app/pydev_demo/04_segment_sample/ 目录下，调用以下命令运行

cd /app/pydev_demo/04_segment_sample/
sudo python3 ./test_mobilenet_unet.py

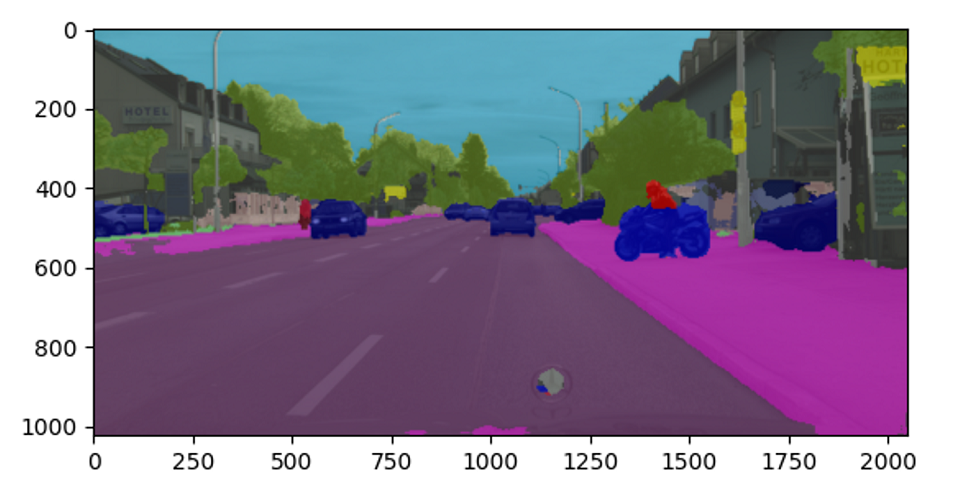

运行成功后，会输出图像的分割结果，并且输出分割效果图到segment_result.png文件中，如下图：

5.2.3. 基于USB摄像头推理

5.2.3.1. 目标检测算法—fcos

本示例主要实现以下功能：

1. 加载 fcos 目标检测算法模型（基于COCO数据集训练的80个类别的目标检测）

2. 从USB摄像头读取视频流，并进行推理

3. 解析模型输出并将结果渲染到原始视频流

4. 通过HDMI接口输出渲染后的视频流

运行方法

请查阅 USB摄像头AI推理 了解如何快速运行本示例。

示例代码解析

• 导入算法推理模块hobot_dnn、视频输出模块hobot_vio、numpy、opencv、colorsys等模块

  from hobot_dnn import pyeasy_dnn as dnn
  from hobot_vio import libsrcampy as srcampy
  import numpy as np
  import cv2
  import colorsys


• 加载模型文件

  调用load方法加载模型文件，并返回一个 hobot_dnn.pyeasy_dnn.Model 类的 list。

  models = dnn.load('../models/fcos_512x512_nv12.bin')


  fcos模型的输入是1x3x512x512数据，格式为NCHW。输出为15组数据，用来表示检测到的物体检测框。示例中定义了print_properties函数用来输出模型的输入、输出参数：

  # print properties of input tensor
  print_properties(models[0].inputs[0].properties)
  # print properties of output tensor
  print(len(models[0].outputs))
  for output in models[0].outputs:
      print_properties(output.properties)


• 数据预处理

  使用opencv打开USB摄像头设备节点/dev/video8，获取实时图像，并把图像缩放到符合模型输入tensor的尺寸

  # open usb camera: /dev/video8
  cap = cv2.VideoCapture(8)
  if(not cap.isOpened()):
      exit(-1)
  print("Open usb camera successfully")
  # set the output of usb camera to MJPEG, solution 640 x 480
  codec = cv2.VideoWriter_fourcc( 'M', 'J', 'P', 'G' )
  cap.set(cv2.CAP_PROP_FOURCC, codec)
  cap.set(cv2.CAP_PROP_FPS, 30)
  cap.set(cv2.CAP_PROP_FRAME_WIDTH, 640)
  cap.set(cv2.CAP_PROP_FRAME_HEIGHT, 480)


  然后把bgr格式的图像转换成符合模型输入的 NV12 格式

  nv12_data = bgr2nv12_opencv(resized_data)


• 模型推理

  调用 Model 类的 forward 接口进行推理，模型输出15组数据，用来表示检测到的物体检测框。

  outputs = models[0].forward(nv12_data)


• 算法后处理

  示例中的后处理函数postprcess，会处理模型输出的物体类别、检测框、置信度等信息。

  prediction_bbox = postprocess(outputs, input_shape, origin_img_shape=(1080,1920))


• 检测结果可视化

  示例对算法结果和原始视频流进行了渲染，并通过HDMI接口输出，用户可在显示器上实时预览效果。显示部分用到了hobot_vio模块的Display功能，该模块详细信息请查看 Display章节。

  # create display object
  disp = srcampy.Display()
  # set solution to 1920 x 1080
  disp.display(0, 1920, 1080)

  # if the solution of image is not 1920 x 1080, do resize
  if frame.shape[0]!=1080 and frame.shape[1]!=1920:
      frame = cv2.resize(frame, (1920,1080), interpolation=cv2.INTER_AREA)

  # render the detection results to image
  box_bgr = draw_bboxs(frame, prediction_bbox)

  # convert BGR to NV12
  box_nv12 = bgr2nv12_opencv(box_bgr)
  # do display
  disp.set_img(box_nv12.tobytes())


5.2.4. 基于MIPI摄像头推理

5.2.4.1. 目标检测算法—fcos

本示例主要实现以下功能：

1. 加载fcos 图像目标检测算法模型（基于COCO数据集训练的80个类别的目标检测）

2. 从MIPI摄像头读取视频图像，并进行推理

3. 解析模型输出并将结果渲染到原始视频流

4. 通过HDMI接口输出渲染后的视频流。

运行方法

请查阅 MIPI摄像头AI推理 了解如何快速运行本示例。

示例代码解析

• 导入python模块 导入hobot_dnn、hobot_vio、numpy、opencv模块、colorsys等模块

  import numpy as np
  import cv2
  import colorsys

  from hobot_dnn import pyeasy_dnn as dnn
  from hobot_vio import libsrcampy as srcampy


• 加载模型文件

  调用load方法加载模型文件，并返回一个 hobot_dnn.pyeasy_dnn.Model 类的 list。

  models = dnn.load('../models/fcos_512x512_nv12.bin')


  fcos模型的输入是1x3x512x512数据，格式为NCHW。输出为15组数据，用来表示检测到的物体检测框。示例中定义了print_properties函数用来输出模型的输入、输出参数：

  # print properties of input tensor
  print_properties(models[0].inputs[0].properties)
  # print properties of output tensor
  print(len(models[0].outputs))
  for output in models[0].outputs:
      print_properties(output.properties)


• 数据预处理

  调用srcampy.Camera类get_cam接口，获取MIPI camera的实时图像，并把图像缩放到符合模型输入tensor的尺寸

  # create Camera object
  cam = srcampy.Camera()
  h, w = get_hw(models[0].inputs[0].properties)
  # open MIPI Camera, set 30fps，solution 1920 x 1080, 512 x 512
  cam.open_cam(0, 1, 30, [1920, w], [1080, h])


  # get the image, solution 512x512
  img = cam.get_img(2, 512, 512)
  # transform data to np format
  img = np.frombuffer(img, dtype=np.uint8)


• 数据流绑定

  为减少图像数据的拷贝, 示例将图像数据的输入、输出模块进行了绑定, 可以在底层将camera的图像数据直接送到display显示模块

  disp = srcampy.Display()
  # For the meaning of parameters, please refer to the relevant documents of HDMI display
  disp.display(0, 1920, 1080)

  # bind camera directly to display
  srcampy.bind(cam, disp)


  关于camera详细使用方法，可以查看Camera章节了解更多信息。

• 模型推理

  调用 Model 类的 forward 接口进行推理，模型输出15组数据，用来表示检测到的物体检测框。

  outputs = models[0].forward(nv12_data)


• 算法后处理

  示例中的后处理函数postprcess，会处理模型输出的物体类别、检测框、置信度等信息。

  # do postprocess
  prediction_bbox = postprocess(outputs, input_shape, origin_img_shape=(1080,1920))


• 检测结果可视化

  示例对算法结果和原始视频流进行了渲染，并通过HDMI接口输出，用户可在显示器上实时预览效果。显示部分用到了hobot_vio模块的Display功能，该模块详细信息请查看 Display章节。

  for index, bbox in enumerate(prediction_bbox):
  ...
      if index == 0:
          disp.set_graph_rect(coor[0], coor[1], coor[2], coor[3], 2, 1,
                              box_color_ARGB)
          disp.set_graph_word(coor[0], coor[1] - 2, bbox_string, 2, 1,
                              box_color_ARGB)
      else:
          disp.set_graph_rect(coor[0], coor[1], coor[2], coor[3], 2, 0,
                              box_color_ARGB)
          disp.set_graph_word(coor[0], coor[1] - 2, bbox_string, 2, 0,
                              box_color_ARGB)


5.2.4.2. 目标检测算法 Web端可视化

本示例我们要实现：

1. 加载 fcos 图像目标检测算法模型（基于COCO数据集训练的80个类别的目标检测）

2. 从MIPI摄像头、读取视频图像，并进行推理

3. 解析模型输出结果

4. 推送算法结果、视频流到web端

本示例中数据预处理、模型推理以及后处理部分代码与上一章节一致，下面只解析差异部分。

代码解析

• 启动web_service服务

  在使用web服务之前，请确保开发板与电脑处于同一网段，并可以相互ping通。然后执行如下命令启动web服务

  cd /app/pydev_demo/05_web_display_camera_sample/
  sudo sh ./start_nginx.sh
  sudo python3 ./mipi_camera_web.py

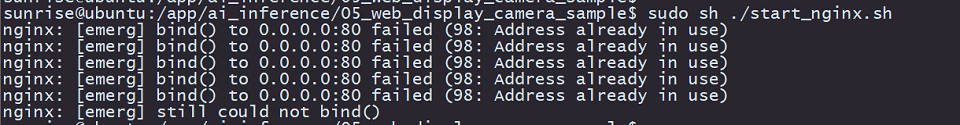

  注意，如果在运行start_nginx.sh时报以下错误，说明设备上已经有运行httpd的服务，tcp的80端口已经被占用

  此时需要找到并结束掉占用80端口的进程，可以执行命令lsof -i:80，得到占用端口的进程PID，并用kill -9 PID结束掉进程即可。

• protobuf序列化

  web端接收的是使用protobuf序列化之后的数据，开发板作为服务端需要将模型输出按照一定的数据格式进行序列号，本示例中通过serialize函数完成序列化操作

  def serialize(FrameMessage, prediction_bbox):
      if (prediction_bbox.shape[0] > 0):
          for i in range(prediction_bbox.shape[0]):
              # get class name
              Target = x3_pb2.Target()
              id = int(prediction_bbox[i][5])
              Target.type_ = classes[id]
              Box = x3_pb2.Box()
              Box.type_ = classes[id]
              Box.score_ = prediction_bbox[i][4]

              Box.top_left_.x_ = prediction_bbox[i][0]
              Box.top_left_.y_ = prediction_bbox[i][1]
              Box.bottom_right_.x_ = prediction_bbox[i][2]
              Box.bottom_right_.y_ = prediction_bbox[i][3]

              Target.boxes_.append(Box)
              FrameMessage.smart_msg_.targets_.append(Target)
      prot_buf = FrameMessage.SerializeToString()
      return prot_buf


• protobuf数据包发送

  开发板web服务端通过websockets插件完成对数据的发送，需要获取本机IP地址：

      # call ifconfig cmd, to get device ip
      ifconfig_cmd = subprocess.check_output("ifconfig | grep broadcast | awk '{print $2}'", shell=True)
      board_ip = str(ifconfig_cmd, 'UTF-8')[:-1]


  然后启动websockets，并通过数据发送函数web_service发送数据。

  start_server = websockets.serve(web_service, board_ip, 8080)


  async def web_service(websocket, path):
      while True:
          # create protobuf message object
          FrameMessage = x3_pb2.FrameMessage()
          # set frame solution and format
          FrameMessage.img_.height_ = 1080
          FrameMessage.img_.width_ = 1920
          FrameMessage.img_.type_ = "JPEG"

          # get camera image for inference
          img = cam.get_img(2, 512, 512)
          img = np.frombuffer(img, dtype=np.uint8)
          outputs = models[0].forward(img)
          # do postprocess
          prediction_bbox = postprocess(outputs, input_shape, origin_img_shape=(1080, 1920))
          print(prediction_bbox)

          # get camera image for render
          origin_image = cam.get_img(2, 1920, 1080)
          # encode image to mjpeg
          enc.encode_file(origin_image)
          FrameMessage.img_.buf_ = enc.get_img()
          FrameMessage.smart_msg_.timestamp_ = int(time.time())
          # serialize data
          prot_buf = serialize(FrameMessage, prediction_bbox)
          # send data
          await websocket.send(prot_buf)
      cam.close_cam()


• web端查看展示效果

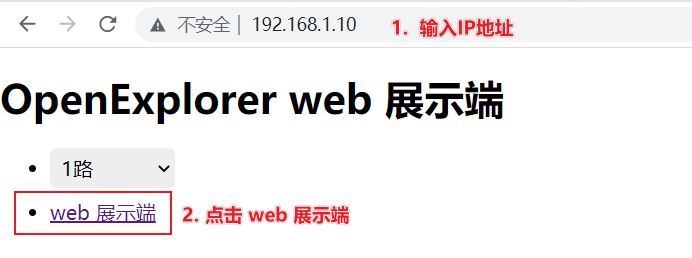

  在chrome浏览器输入开发板IP地址，即可实时预览渲染后的视频画面


5.3. 图像多媒体示例

本章节将通过视频流解码等示例程序，介绍地平线Python语言的hobot_vio图像多媒体库的使用方法，包括视频拉流、缩放及编解码等操作。

5.3.1. 视频流解码

本示例代码位于/app/pydev_demo/08_decode_rtsp_stream/ 目录下，所实现的功能有：

1. 通过opencv打开rtsp码流，获取到码流数据

2. 调用视频解码接口对码流进行解码

3. 把解码后的视频通过HDMI显示

5.3.1.1. 运行方法

本示例运行依赖rtsp流，如用户不方便搭建rtsp推流服务，可使用系统预置的推流服务。该服务会把1080P_test.h264视频文件处理成rtsp流，url地址为rtsp://127.0.0.1/1080P_test.h264。

用户可通过如下命令启动推流服务：

cd /app/pydev_demo/08_decode_rtsp_stream/
root@ubuntu:/app/pydev_demo/08_decode_rtsp_stream# sudo ./live555MediaServer &

服务正常启动后的log如下， 注意最后一行的 We use port 80, 说明rtsp服务运行在80端口，它有可能存在8000和8080的情况，在后面设置rtsp url的时候需要根据实际使用的端口号做修改：

root@ubuntu:/app/pydev_demo/08_decode_rtsp_stream#
LIVE555 Media Server version 1.01 (LIVE555 Streaming Media library version 2020.07.09).
Play streams from this server using the URL
        rtsp://192.168.1.10/<filename>
where <filename> is a file present in the current directory.
...
...
(We use port 80 for optional RTSP-over-HTTP tunneling, or for HTTP live streaming (for indexed Transport Stream files only).)

然后调用./decode_rtsp_stream.py 命令，启动拉流解码程序，并将url地址、分辨率、帧率等信息通过控制台输出，log如下：

root@ubuntu:/app/pydev_demo/08_decode_rtsp_stream# ./decode_rtsp_stream.py
['rtsp://127.0.0.1/1080P_test.h264']
RTSP stream frame_width:1920, frame_height:1080
Decoder(0, 1) return:0 frame count: 0
Camera vps return:0
Decode CHAN: 0 FPS: 30.34
Display FPS: 31.46
Decode CHAN: 0 FPS: 25.00
Display FPS: 24.98
RTSP stream frame_width:1920, frame_height:1080

最后，视频流会通过HDMI接口输出，用户可以通过显示器预览视频画面。

5.3.1.2. 选项参数说明

示例程序decode_rtsp_stream.py可通过修改启动参数，设置rtsp地址、开关HDMI输出、开关AI推理等功能。参数说明如下：

• -u ： 设置rtsp网络地址，支持输入多个地址，如：-u "rtsp://127.0.0.1/1080P_test.h264;rtsp://192.168.1.10:8000/1080P_test.h264"

• -d ： 开启、关闭HDMI的显示输出，不设置时默认开启显示，-d 0 关闭显示，多路解码时只显示第一路的视频

• -a ： 开启、关闭AI算法推理功能，不设置时默认关闭算法，-a开启算法推理，运行目标检测算法

几种常用的启动方式

解码默认流并开启HDMI显示

sudo ./decode_rtsp_stream.py

解码默认流并关闭HDMI显示

sudo ./decode_rtsp_stream.py -d 0

解码单路rtsp流

sudo ./decode_rtsp_stream.py -u "rtsp://x.x.x.x/xxx"

解码多路rtsp流

sudo ./decode_rtsp_stream.py -u "rtsp://x.x.x.x/xxx;rtsp://x.x.x.x/xxx"

解码默认流并使能AI推理

sudo ./decode_rtsp_stream.py -a

5.3.1.3. 注意事项

• 推流服务器推送的rtsp码流里面需要包含PPS和SPS参数信息，否则会导致开发板解码异常，错误信息如下：

• 使用ffmpeg打开.mp4 .avi等格式的视频文件推流时，需要添加-vbsf h264_mp4toannexb选项，以添加码流的PPS 和SPS信息，例如：

  ffmpeg -re -stream_loop -1 -i xxx.mp4 -vcodec copy -vbsf h264_mp4toannexb -f rtsp rtsp://192.168.1.195:8554/h264_stream


• rtsp视频流目前仅支持1080p分辨率

• 不支持使用vlc软件进行rtsp推流，原因是vlc软件不支持添加PPS和SPS信息
