3.2.5. sample_vps_zoom 使用说明

3.2.5.1. 程序功能

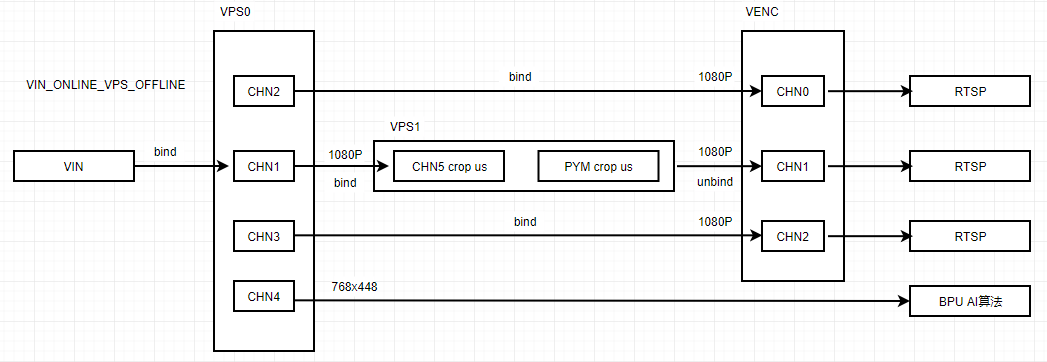

sample_vps_zoom 程序使用 vps 的硬件模块 ipu 和 pym 对 YUV 图像中的部分区域做多倍放大处理，对处理后的 YUV图像编码成 H264 视频流，可以直接使用 MPC-BE 等工具进行预览，类似电子云台中的zoom 功能。整个程序的 Pipeline 如下图所示：

Pipeline

如 Pipeline 所示，程序通过 vps0 读取 YUV 图像，vps0 chn1 和 vps1 绑定，通过 ipu 和 pym 做 crop 及放大后，将数据送给 venc 的 chn1 做 H264 编码，形成 zoom 放大的效果，同时 vps0 chn2 和 venc chn0 绑定做 H264 编码， vps0 chn3 和 venc chn2 绑定做 H264 编码。

3.2.5.2. 功能使用

程序部署

把 sample/sample_vps_zoom/sample_vps_zoom 和 19201080.yuv 文件上传到开发板后，给程序赋予可执行权限 chmod a+x sample_vps_zoom, 然后执行程序 ./sample_vps_zoom。

运行效果说明

YUV 图片通过回灌方式，利用 ipu, pym, venc 模块编码成平滑放大的zoom H264 码流。效果可以下载此码流查看。

vps0_chn1_vps1_chn5_venc0.h264

3.2.5.3. 程序开发

源码结构

.
|-- 19201080.yuv      # 回灌使用NV12格式文件
|-- main.c            # 主程序
`-- Makefile          # 编译makefile

编译

当前代码通过一个Makefile文件配置编译

依赖的多媒体头文件和库文件分别在BSP SDK的appsdk目录和system/rootfs_yocto/root目录下，编译时需要注意这两个依赖目录位置是否存在

安装交叉编译工具链后，执行 make 命令直接可以编译生成 sample_vps_zoom 程序：

cd sample/sample_vps_zoom
$ make clean # 清理源码，保持干净的代码环境
$ make
... ... # 一大段编译打印
$ ls
19201080.yuv  main.c  main.o  Makefile  sample_vps_zoom
$ make install # 把产出物安装到 out 目录下
