快速开始

软硬件配置

RDK X5/Module

将 RDK 音频套件的拨码开关设置如下（101X），该状态设置模式为 I2S，I2S 通道数为 1，I2S 参考电平为 3V3。

保证系统镜像版本 = RDK OS 3.5.0，将以下补丁包下载到 RDK X5 板卡中。

• hobot-boot_3.1.0-20260623181214_arm64.deb
• hobot-dtb_3.0.8-20260623181320_arm64.deb
• hobot-kernel-headers_3.0.4-20260623181144_arm64.deb

在板端输入 sudo dpkg -i hobot-* 安装它们。

输入 srpi-config，依次点击 3 Interface Options > I5 Audio > Audio Driver HAT V2，按下回车，然后选择 <Finish>，根据指引选择重启，或者自行输入命令 sudo reboot 使所有配置生效。

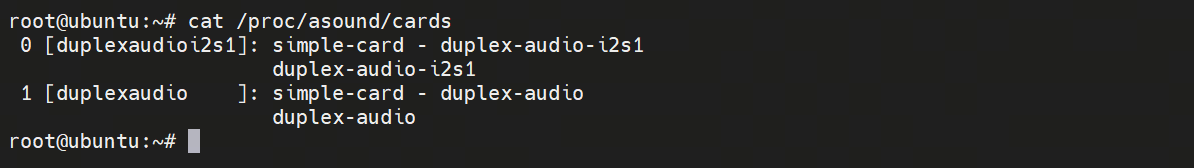

如果按照前文说明正确安装了 RDK 音频套件，重启完成后，输入 cat /proc/asound/cards 查看 ALSA 检测到的所有声卡信息，其中 duplexaudio 是 RDK X5 板端自带的声卡，duplexaudioi2s1 则是 RDK 音频套件的声卡，配置有效。

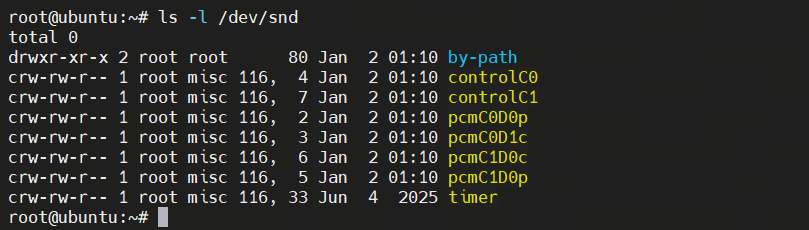

输入 ls -l /dev/snd 可以查看录音与播放节点，其中 pcmC0D0p 表示 PCM 通道 0 设备 0 的播放节点，pcmC0D1c 表示 PCM 通道 0 设备 1 的录音节点，以此类推，这两个节点就是 RDK X5 上 RDK 音频套件的对应节点。

RDK S100/S100P

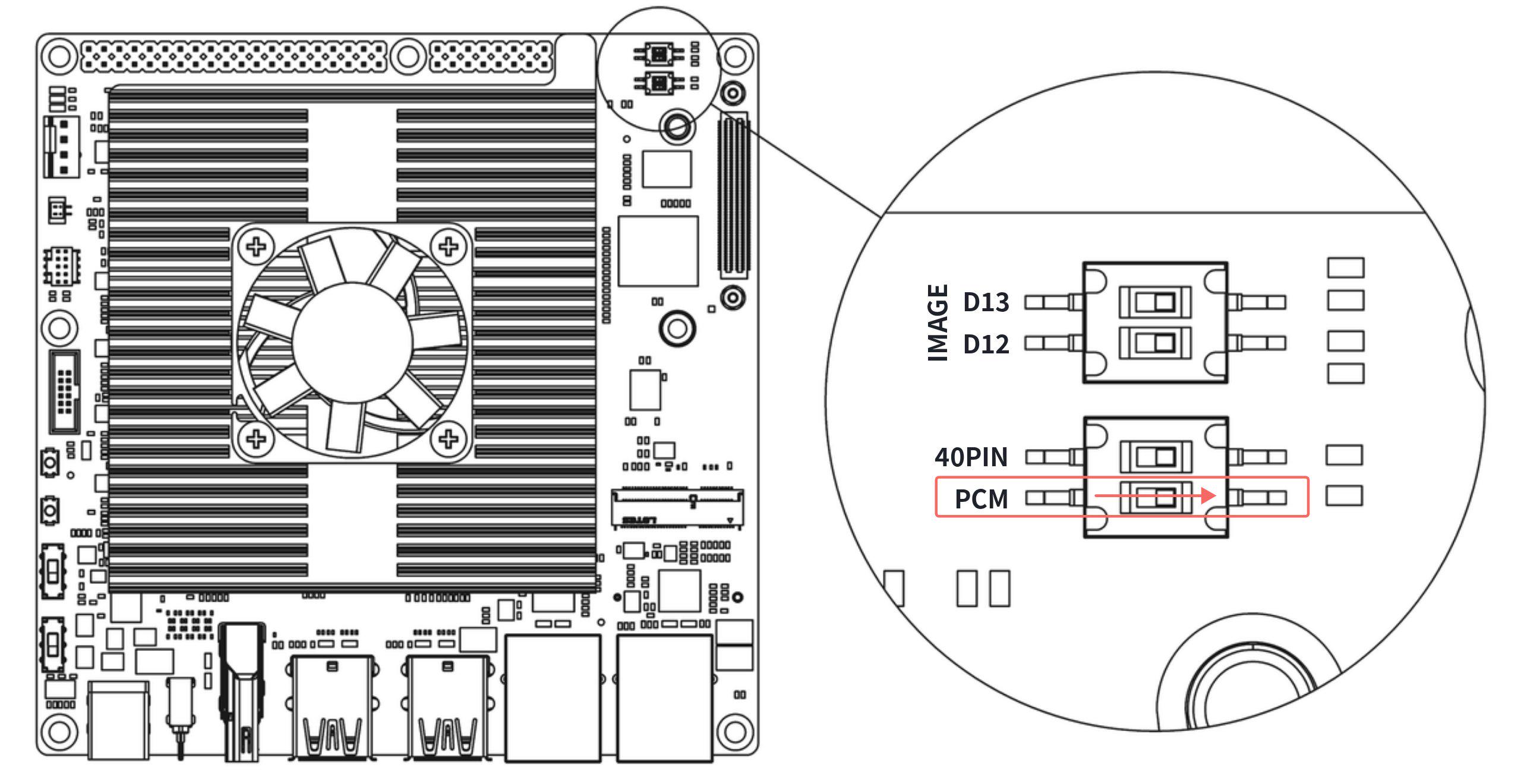

RDK S100/S100P 的 PCM0 默认接入 Wi-Fi & BT 模块，用于蓝牙音频功能，为使用 RDK 音频套件，需要将 PCM0 功能切换开关拨到 OFF，以将 PCM0 相关引脚接入 40PIN 引脚。

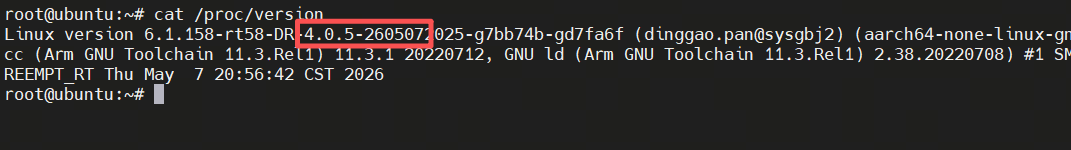

将 RDK 音频套件的拨码开关设置如下（101X），该状态设置模式为 I2S，I2S 通道数为 1，I2S 参考电平为 3V3。

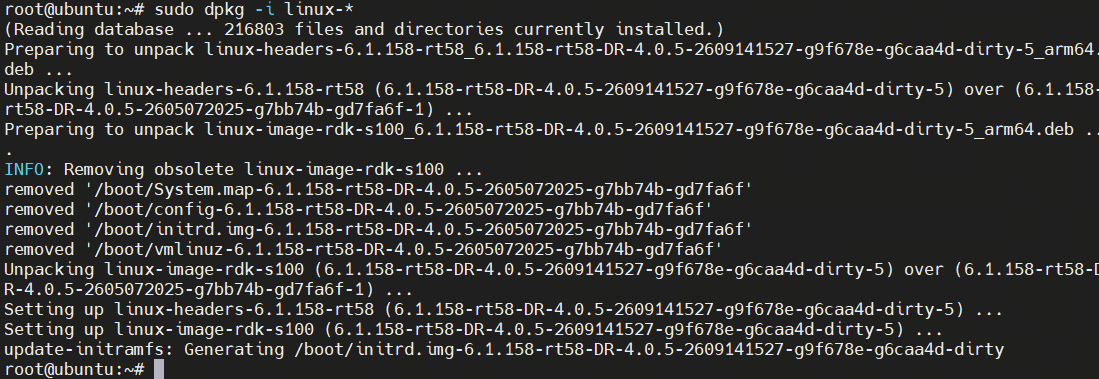

输入以下命令加载驱动：

modprobe hobot_cpudai_super
modprobe snd-soc-es8156
modprobe snd-soc-es7210
modprobe hobot_snd_s100_ac_fdx_host

输入 cat /proc/asound/cards 查看 ALSA 检测到的所有声卡信息，其中 s100snd2 是 RDK 音频套件的声卡，配置有效。

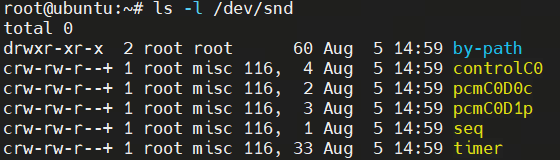

输入 ls -l /dev/snd 可以查看录音与播放节点，其中 pcmC0D0c 表示 PCM 通道 0 设备 0 的录制节点，pcmC0D1p 表示 PCM 通道 0 设备 1 的播放节点，以此类推，这两个节点就是 RDK S100 上 RDK 音频套件的对应节点。

RDK S600

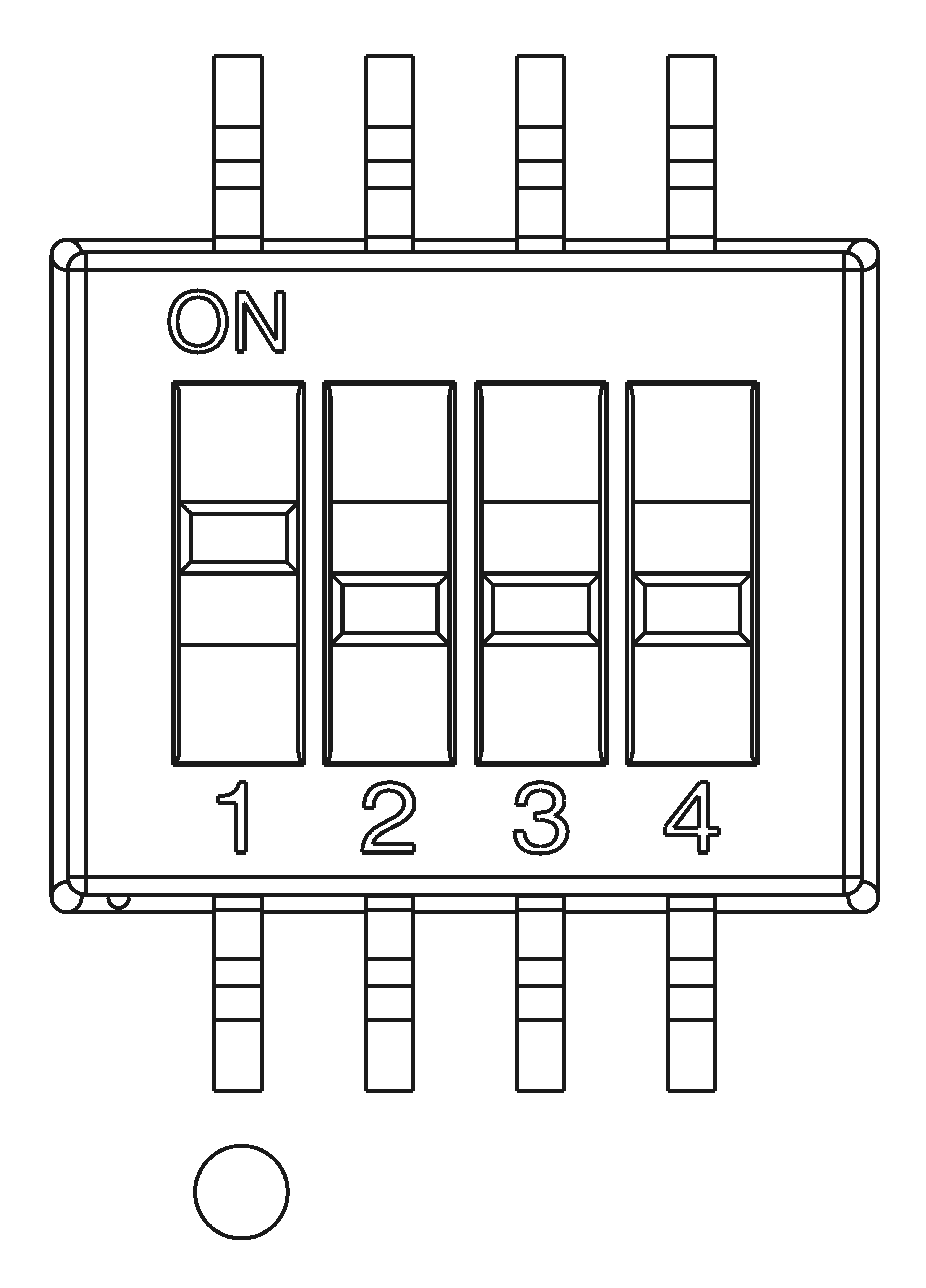

将 RDK 音频套件的拨码开关设置如下（100X），设置 RDK 音频套件为 1.8V 参考电平的 单路全双工 I2S 模式。

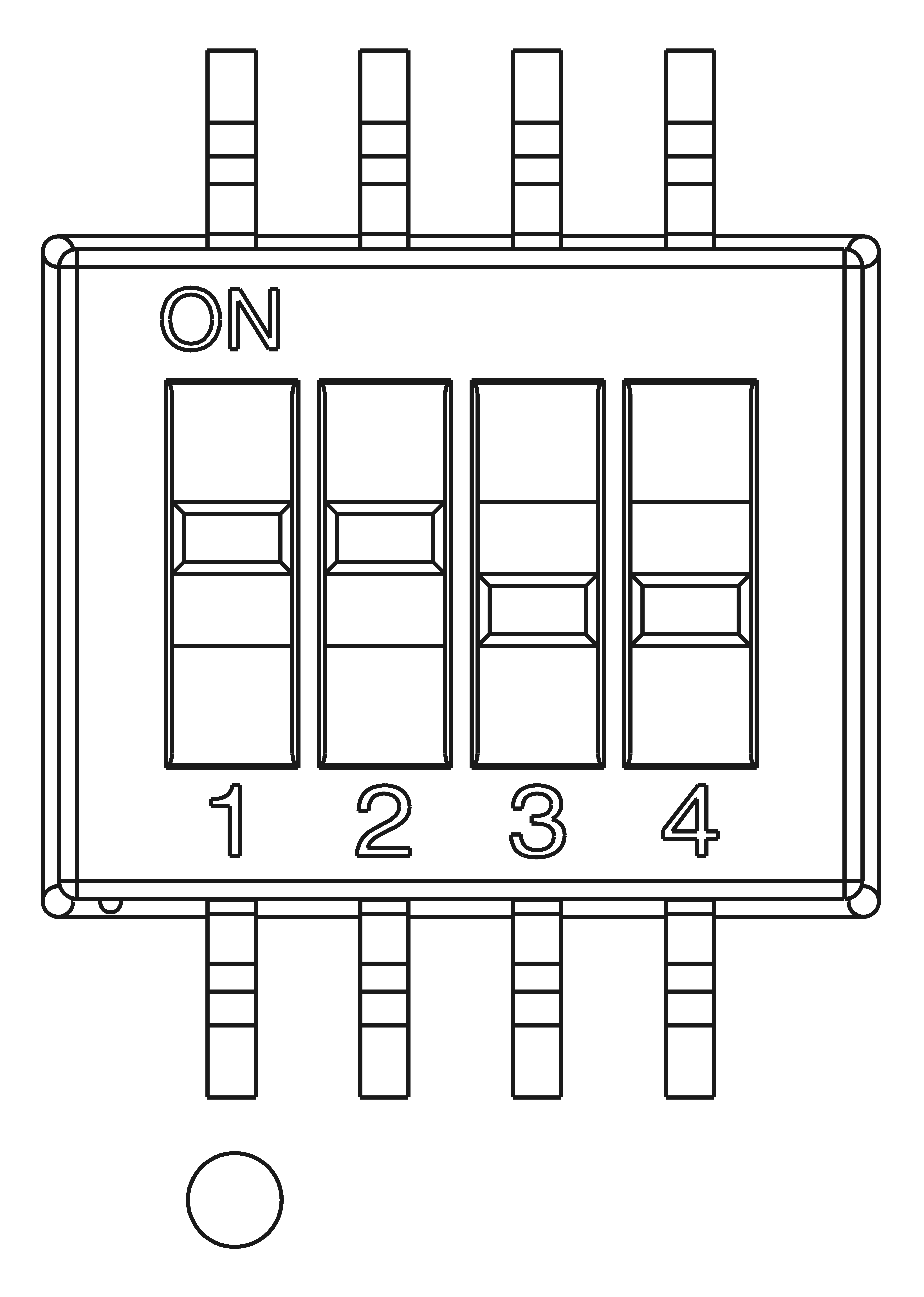

仅 S600 可以使用双路单工 I2S 通道进行独立时钟、独立采样率的录制与播放，需配置为下图（110X），详见 硬件接口说明。

保证系统镜像版本 = RDK OS 5.1.0，将以下补丁包下载到 RDK S600 中。

linux-image-rdk-s600_6.1.158-rt58-DR-5.1.0-2606301124-g8b1970-gaa81cd-dirty-22_arm64.deb

在板端输入 sudo dpkg -i hobot-* 安装，然后重启。

重启后，输入以下命令加载驱动（I2S 通道数为 1 使用全双工部分命令，为 2 使用单工部分命令）：

# 全双工：
modprobe hobot_cpudai_super
modprobe snd-soc-es8156
modprobe snd-soc-es7210
modprobe hobot_snd_super_ac_fdx_host

# 单工：
modprobe hobot_cpudai_super
modprobe snd-soc-es8156
modprobe snd-soc-es7210
modprobe hobot_snd_super_ac_master

修改 I2S 驱动能力：

devmem 0x33805088 32 0x00000033
devmem 0x3380508c 32 0x00000033
devmem 0x34830020 32 0x17171717

以上配置重启后失效。

输入 cat /proc/asound/cards 查看 ALSA 检测到的所有声卡信息，其中 s600snd2 是 RDK 音频套件的声卡，配置有效。

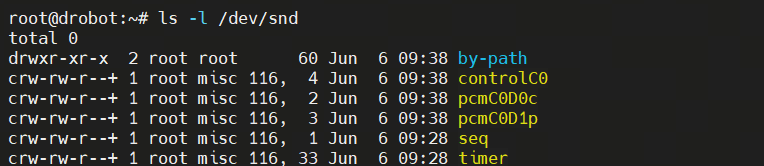

输入 ls -l /dev/snd 可以查看录音与播放节点，其中 pcmC0D0c 表示 PCM 通道 0 设备 0 的录制节点，pcmC0D1p 表示 PCM 通道 0 设备 1 的播放节点，以此类推，这两个节点就是 RDK S600 上 RDK 音频套件的对应节点。

USB 模式

将拨码开关设置为以下状态（0XXX），可以将 RDK 音频套件切换到 USB 音频模式。

无需加载驱动，RDK 音频套件作为 UAC 标准设备会自动生成节点，输入 cat /proc/asound/cards 查看 ALSA 检测到的所有声卡信息，其中带有 AudioArray 和 USB 等字样的就是 RDK 音频套件生成的节点。

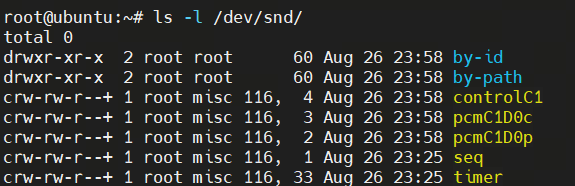

输入 ls -l /dev/snd 可以查看录音与播放节点，其中 pcmC1D0c 表示 PCM 通道 1 设备 0 的录制节点，pcmC1D1p 表示 PCM 通道 1 设备 1 的播放节点，以此类推，这两个节点就是当前 RDK 音频套件的对应节点。

功能体验

本处以 RDK X5 + RDK 音频套件为例，展示如何使用 arecord 工具录制多通道音频、使用 aplay 工具播放多声道音频、全双工录制播放。

录制多通道音频

保证录音节点存在，可以使用 arecord 命令录制音频，简单描述 arecord 命令录音用法：

arecord [选项] [输出文件路径]
    -D 通路:CARD,DEVICE    通路可选 hw(直通硬件) plughw(自动格式转换) default(默认值)
    -d 录制时长
    -f 采样格式    可选 S16_LE S24_LE S32_LE 等
    -r 采样率    常用 8000/16000/22050/44100/48000/96000 等
    -c 通道数量

这里我们不做格式转换，假设 ls -l /dev/snd 查看到的声卡通道号为 0，录音设备号为 1，使用 S16_LE 格式，采样率 16000，录制 8 通道音频 10 秒：

arecord -D hw:0,1 -d 10 -r 16000 -f S16_LE -c 8 record.wav

这里需要注意，不论使用 4-Mic 或 6-Mic 阵列，都需要录制 8 通道音频，在 8 通道中，前 4/6 通道为麦克风阵列对应的拾音器，第 7、8 通道是双声道功放的回采数据，4 通道录制时，第 5、6 通道为空，仅包含白噪声。

播放双声道音频

保证播放节点存在，可以使用 aplay 查看播放音频，简单描述 aplay 命令播放用法：

aplay [选项] [输入文件路径]
    -D 通路:CARD,DEVICE    通路可选 hw(直通硬件) plughw(自动格式转换) default(默认值)
    -d 播放时长（秒）
    -f 采样格式    可选 S16_LE S24_LE S32_LE 等
    -r 采样率    常用 8000/16000/22050/44100/48000/96000 等
    -c 通道数量

假设 ls -l /dev/snd 查看到的声卡通道号为 0，播放设备号为 0，播放音频文件：

aplay -D hw:0,0 record.wav

RDK 音频套件的功放为双声道，播放多通道音频时，aplay 工具只播放前 2 条通道。

如果声音过小，可以使用以下命令调整 RDK 音频套件的 DAC 功放音量，建议设置为 75% 测试。

amixer -c 0 sset DAC 10%+    # 调大
amixer -c 0 sset DAC 10%-    # 调小
amixer -c 0 sget DAC         # 查看当前值
amixer -c 0 sset DAC 80%     # 设置百分比

全双工录制播放

RDK 音频套件的录音与播放节点均为独立通道，支持全双工录制播放。

启动 2 个终端，在第一个终端中播放较长的音频：

aplay -D hw:0,0 demo.wav

将扬声器靠近麦克风阵列，在第二个终端中输入以下命令，录制 5 秒音频：

arecord -D hw:0,1 -d 5 -r 16000 -f S16_LE -c 8 record.wav

在录制到的音频中可以听到播放的音频内容，验证全双工录播有效。

除此之外，也可以编写程序，在两个线程或两个程序中同时使用录音和播放设备，同样可以进行全双工录制与播放。

需要注意的是，拨码开关 2 设为 off 时，使用 1 路 I2S 进行全双工录播，目前 RDK X5 和 RDK S100/S100P 仅支持该模式，对于 RDK S600，可以将拨码开关 2 设为 on，以使用 2 路独立 I2S 分别进行录制与播放。

I2S 通道数为 1 时，播放与录制的采样率和采样格式必须一致，因为录制与播放数据通道使用相同的位时钟。

下一步指引

至此，RDK 音频套件基本功能已体验完成。

接下来：

• 结构安装说明 中详细说明了 RDK 音频套件的结构参数与安装注意事项，建议结构开发者阅读；
• 硬件接口说明 中详细介绍了 RDK 音频套件各接口的硬件描述，建议硬件开发者阅读；
• 使用本产品结合 RDK 开发板进行音频应用开发，见 USB 音频设备使用指南。
• 基于 RDK 音频套件使用音频前处理、DOA、VAD、语音唤醒、自定义命令词、ASR、TTS 等算法，见 智能语音盒子。
