安装方法

物品清单

安装模组需要准备以下物品：

物品名称	物品图片
RDK 音频拓展板

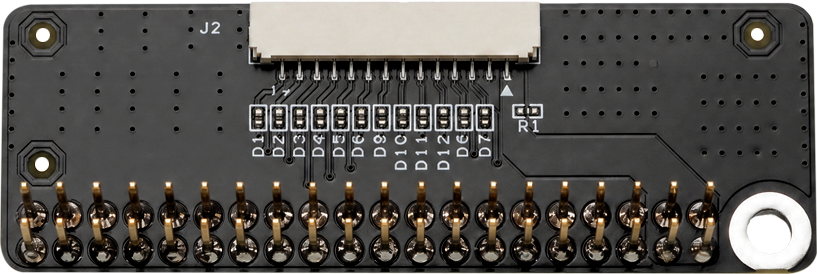

RDK 音频拓展板接口 （如需连接 RDK X5、RDK X5 Module 或 RDK S100/S100P）

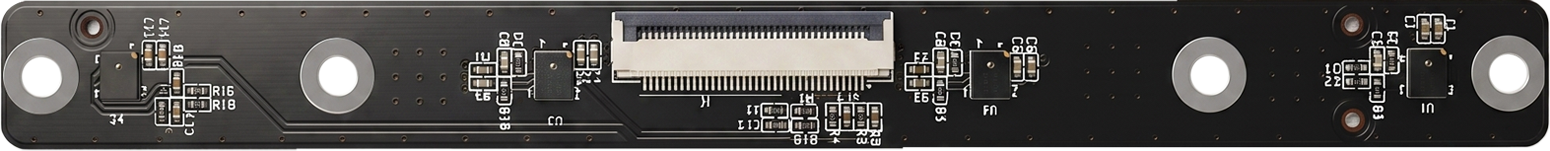

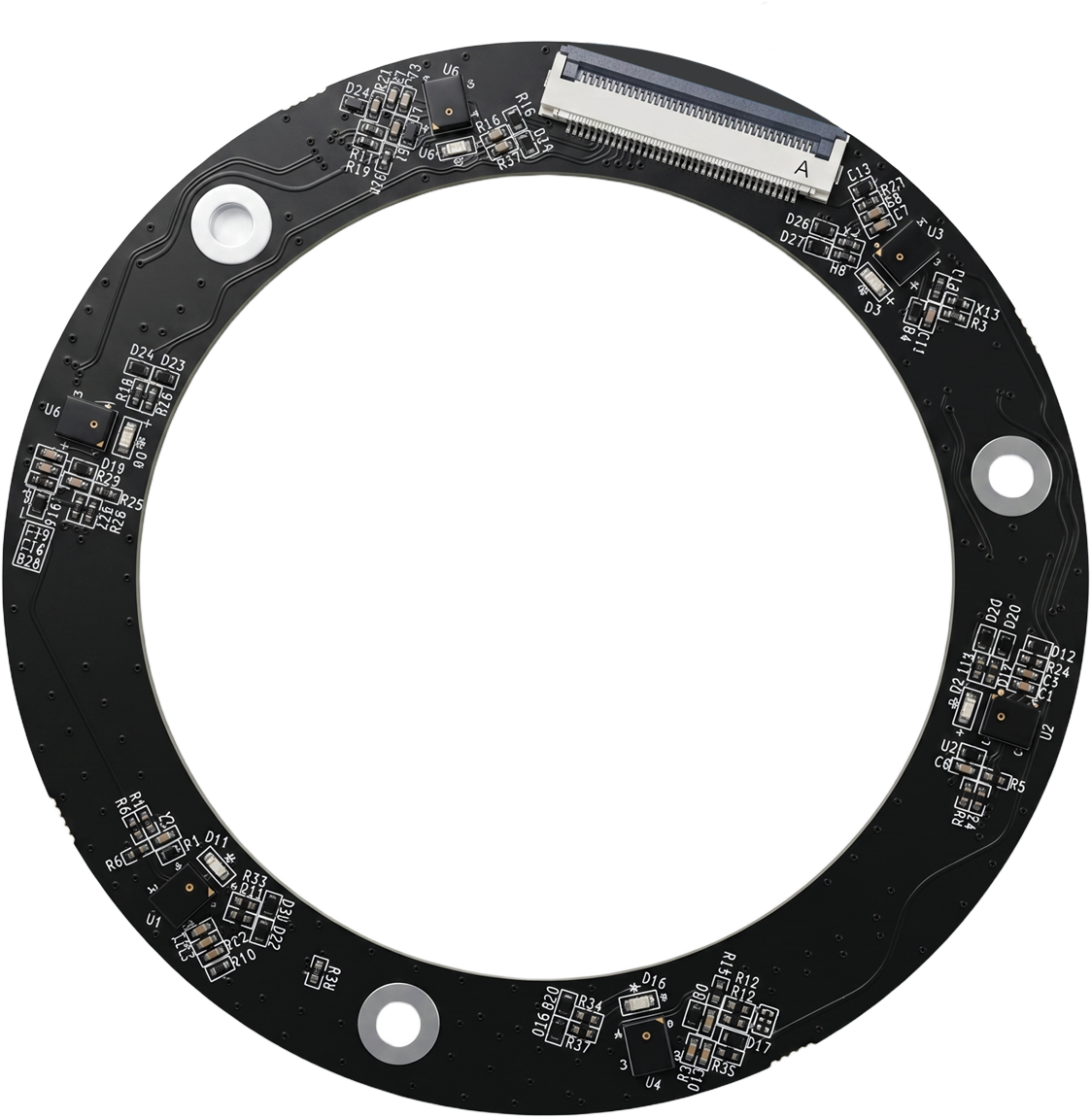

RDK 音频拓展板 4-Mic 阵列 或 RDK 音频拓展板 6-Mic 阵列
FFC/FPC 排线 同面 36PIN 间距 0.5mm

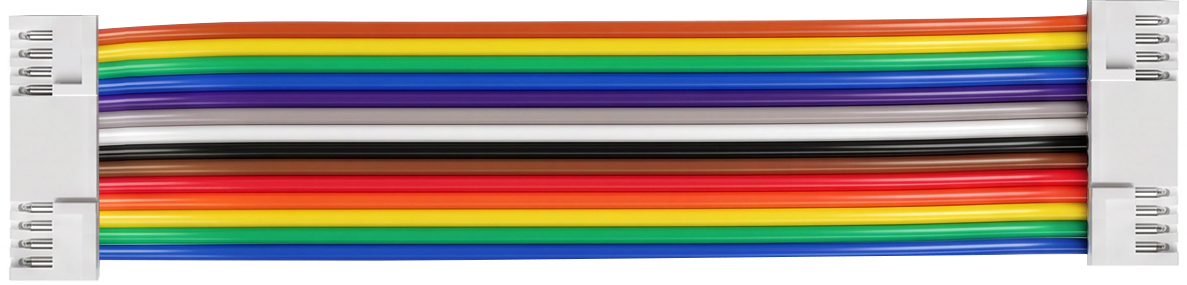

音频数字接口线缆 GH1.25-14P 双头反向
扬声器 × 2 通过 HC1.25 连接器进行连接

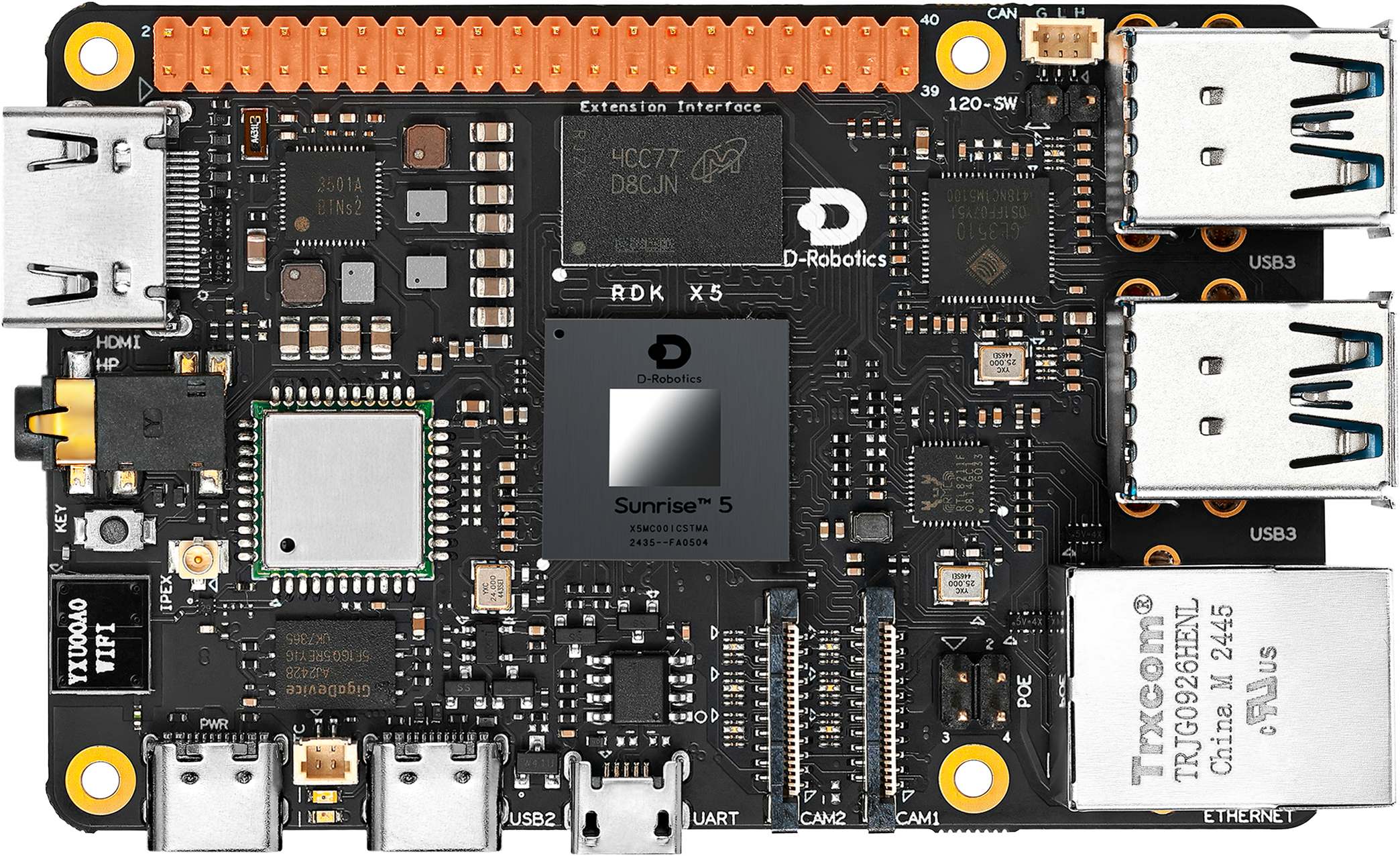

开发板 适用板卡中支持的开发板

安装与连接

连接音频拓展板与麦克风阵列

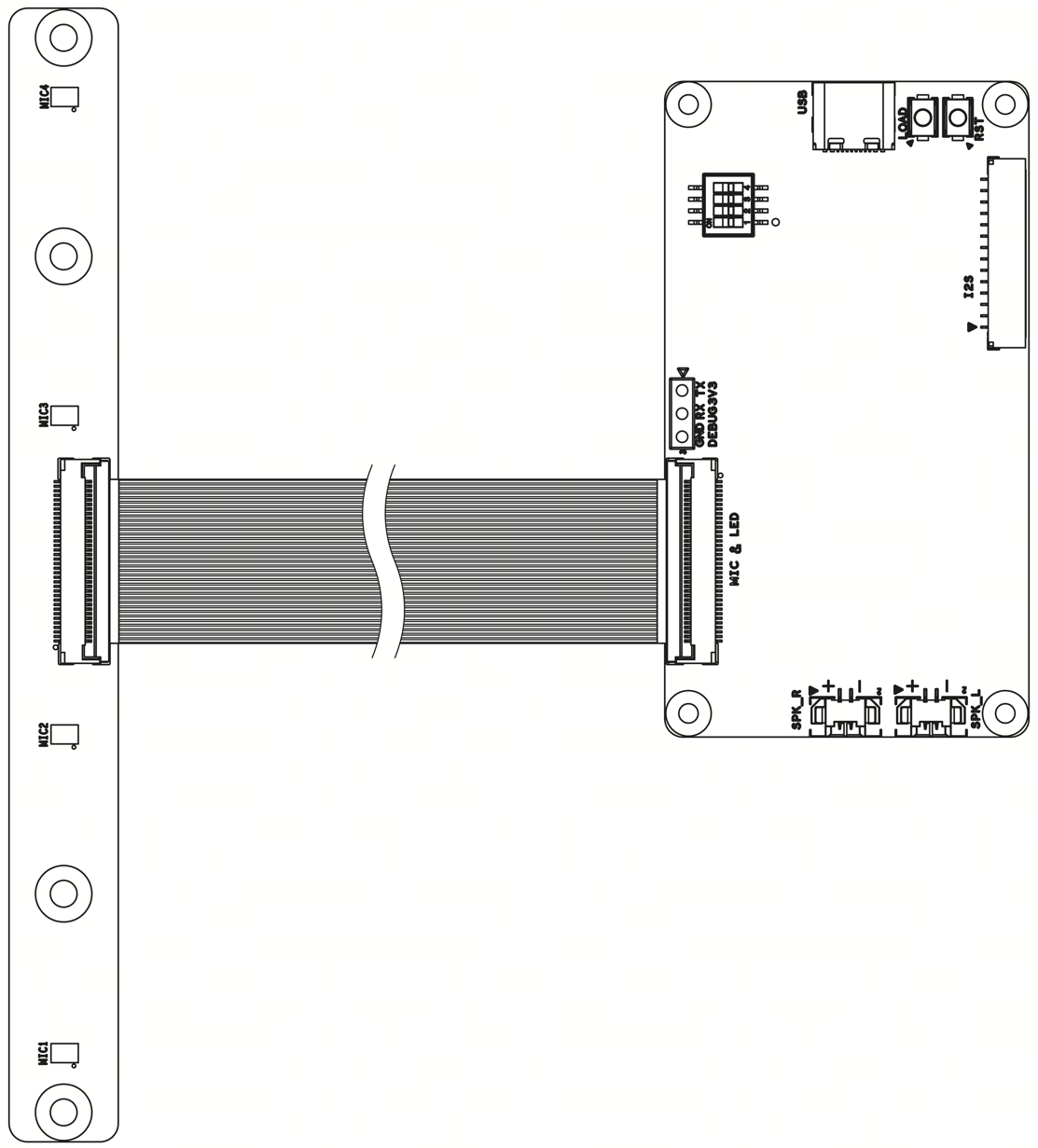

将同面 36PIN 0.5mm 间距的 FFC/FPC 排线的一侧接入 RDK 音频拓展板的麦克风阵列接口，另一侧接入 RDK 音频拓展板 4/6-Mic 阵列的麦克风阵列接口，排线的触点方向均朝向 PCB 板。

连接音频拓展板与扬声器

通过 HC1.25 连接器将扬声器与拓展板连接，注意将扬声器正负与核心板丝印对齐，以保证双声道极性一致。

连接音频拓展板与开发板

RDK X5

基于 RDK X5 使用 RDK 音频套件时，需使用 RDK 音频拓展板接口将 RDK X5 的 40PIN 接口中的 I2C 与 I2S 管脚转化为线序兼容 RDK 音频套件的音频数字接口。

为 RDK X5 的 40PIN 接口接入 RDK 音频拓展板接口，并使用 GH1.25-14P 双头反向线缆将 RDK 音频拓展板接口的音频数字接口与 RDK 音频拓展板的音频数字接口相连接。

RDK X5 Module

基于 RDK X5 Module 核心板，用户可以自行设计底板，将 I2C 与 I2S 管脚集成为和 RDK 音频拓展板接口一致的音频数字接口，本文说明基于 RDK X5 Module 官方载板如何连接 RDK 音频模组。

为 RDK X5 Module 载板的 40PIN 接口接入 RDK 音频拓展板接口，并使用 GH1.25-14P 双头反向线缆将 RDK 音频拓展板接口的音频数字接口与 RDK 音频拓展板的音频数字接口相连接。

RDK S100/S100P

为 RDK S100 的 40PIN 接口接入 RDK 音频拓展板接口，并使用 GH1.25-14P 双头反向线缆将 RDK 音频拓展板接口的音频数字接口与 RDK 音频拓展板的音频数字接口相连接。

RDK S600

使用 GH1.25-14P 双头反向线缆将 RDK S600 的音频数字接口与 RDK 音频拓展板的音频数字接口相连接。

USB 模式

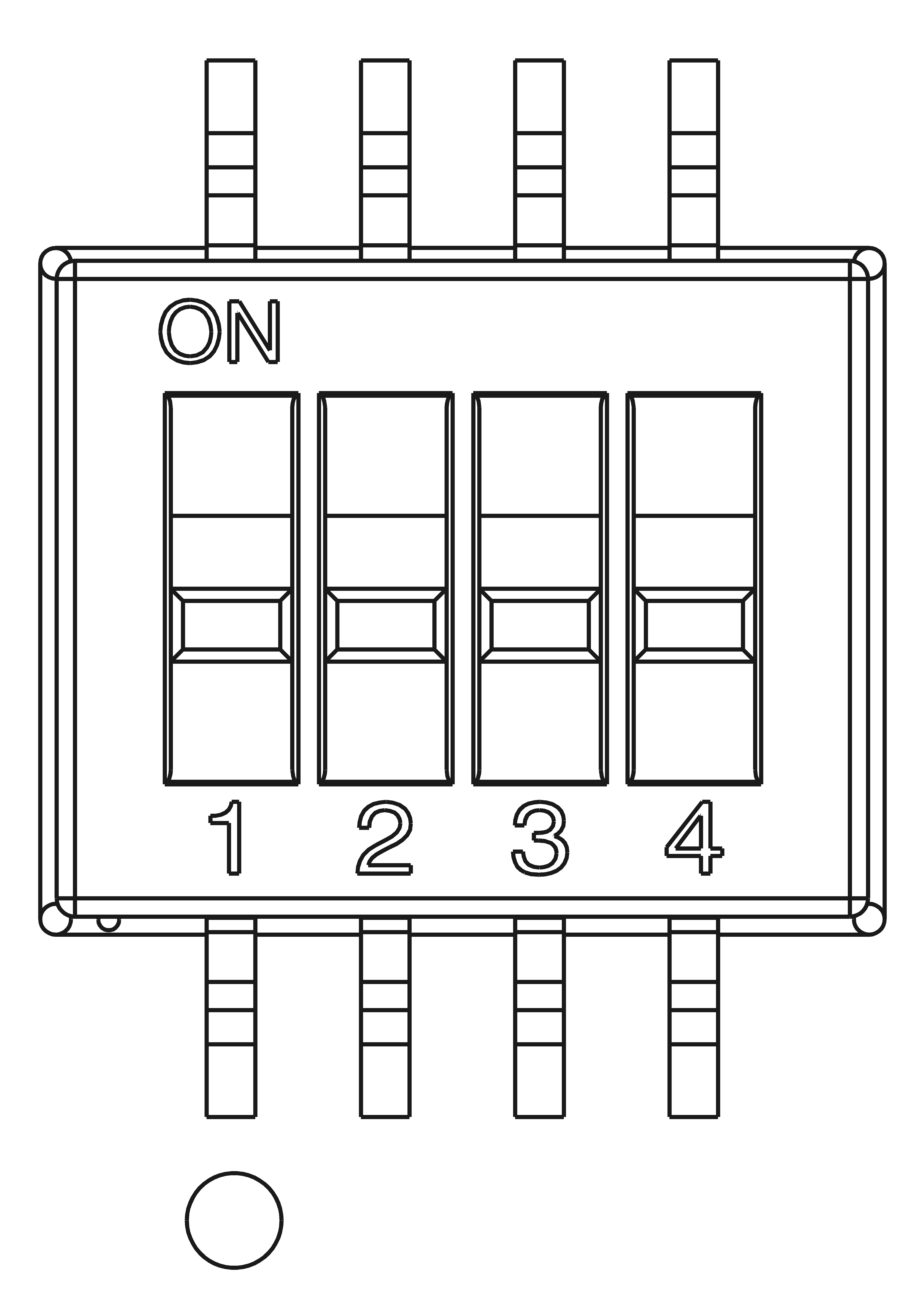

对于即插即用场景，也可以通过将拨码开关设置为以下状态（0XXX），以将 RDK 音频套件设置为 USB 模式，通过 RDK 音频拓展板上的 USB Type-C 接口连接开发板的 USB 接口，作为 UAC（USB Audio Class）协议标准音频设备接入。
