烧录系统镜像

烧录系统镜像是指将 Ubuntu 系统镜像写入 Micro SD 卡，为开发板提供运行环境。

烧录系统镜像是指将 Ubuntu 系统镜像写入 Micro SD 卡或 eMMC，为开发板提供运行环境。

注意事项
  • 禁止带电时拔插除 USB、HDMI、网线之外的任何设备。
  • 开发板的 Type-C USB 接口仅用作供电。
  • 选用正规品牌的 USB Type-C 口供电线，否则会出现供电异常，导致系统异常断电的问题。
  • 开发板通过 USB Type-C 接口供电，需要使用支持 5V/5A 的电源适配器为开发板供电，不要使用电脑 USB 接口为开发板供电，否则会因供电不足造成开发板异常断电、反复重启等异常情况。

启动介质​

RDK X5 采用 Micro SD 卡作为系统启动介质，烧录时将系统烧录进 SD 卡。

  • 准备至少 16GB 容量的 Micro SD 卡，以便满足 Ubuntu 系统、应用功能软件对存储空间的需求。
  • SD 读卡器。

RDK X5 Module 板载 eMMC，支持 Micro SD 卡和 eMMC 作为系统启动介质，烧录时可选择将系统烧录进 Micro SD 卡或 eMMC。

  • 准备至少 16GB 容量的 Micro SD 卡，以便满足 Ubuntu 系统、应用功能软件对存储空间的需求。
  • SD 读卡器。

下载镜像​

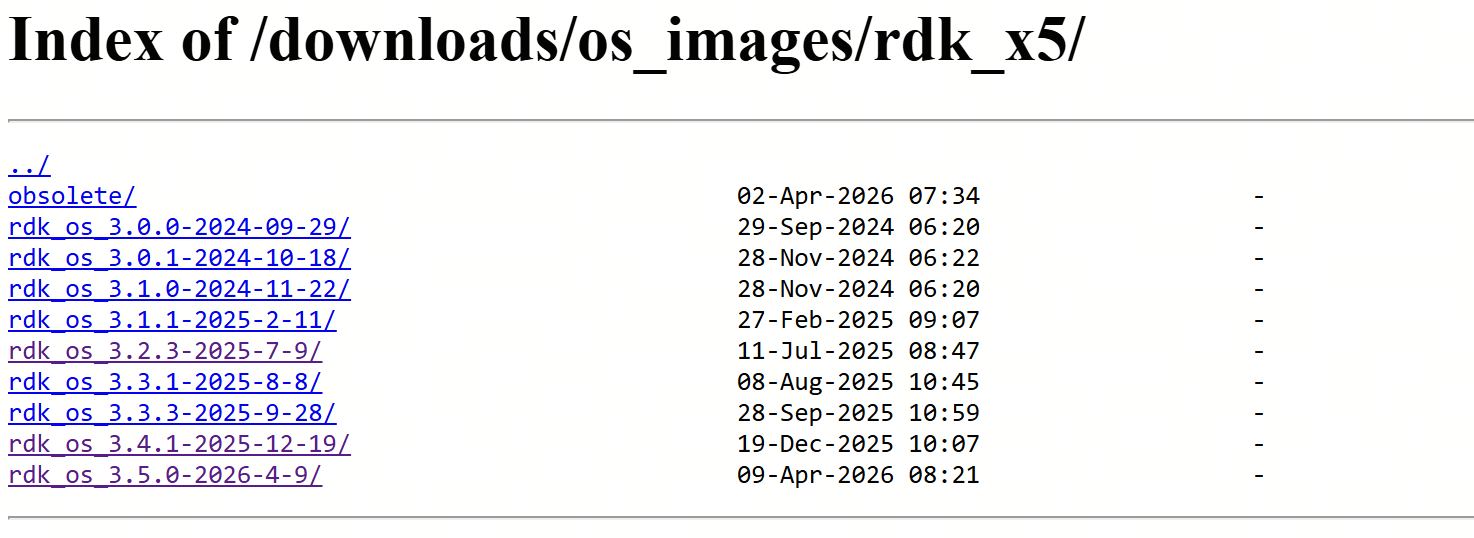

  1. 单击此处 进入 RDK X5 镜像下载目录，选择镜像版本。

  2. 进入所选版本目录，选择镜像版本，单击下载。

    镜像说明

    RDK X5 目前提供 Ubuntu 22.04 系统镜像，支持无桌面 Server 版本系统和带有桌面的 desktop 版本系统：

    • desktop 版本：带有桌面的 Ubuntu 系统，可以外接屏幕、鼠标操作。
    • server 版本：无桌面的 Ubuntu 系统，可以通过串口、网络远程连接操作。

    RDK X5 Module 出厂已经烧录测试版本系统镜像，为确保使用最新版本的系统，建议完成最新版本系统镜像的烧录。RDK X5 Module 只能使用 3.2.0 及其后续版本的系统。

  3. 下载完成后，解压出 Ubuntu 系统镜像文件夹，如 rdk-x5-ubuntu22-preinstalled-desktop-3.3.3-arm64.img。

    • 使用 XBurn 烧录时需解压为 .img 文件。
    • 使用 RDK Studio 或 Rufus 烧录可直接选择压缩包。

烧录步骤​

以下三种工具任选其一即可完成烧录。

使用 RDK Studio 烧录​

RDK Studio 支持 Windows 和 Mac 系统，可在线选择镜像后下载，也可自行下载镜像后本地导入。SD 卡通过读卡器连接 PC 进行烧录。

  1. 点此下载 RDK Studio。

  2. 安装后，打开 RDK Studio，选择对应设备型号，按向导完成烧录，详细步骤参见 登录 RDK Studio 并烧录系统。

使用 Rufus 烧录​

Rufus 是 Windows 平台的免费开源工具，支持 SD 卡单独烧录和 SD 卡在板烧录。

  1. 单击此处 进入 Rufus 官网，根据使用平台选择工具版本。

  2. 双击下载的 .exe 文件即可打开 Rufus。

SD 卡单独烧录​

SD 卡单独烧录是指将 SD 卡从开发板取出，通过读卡器连接 PC 进行烧录。

  1. 将 SD 卡插入读卡器，将读卡器插入 PC。

  2. 打开 Rufus 工具，设备 下拉框中会自动识别到 Micro SD 卡。

    Rufus 设备识别

  3. 单击 选择 按钮，选择解压出来的 .img 文件作为烧录镜像。

  4. 其他参数保持默认，单击 开始 按钮，等待烧录完成。

  5. 烧录完成后，关闭 Rufus 并取出存储卡。

SD 卡在板烧录​

SD 卡在板烧录是指 SD 卡插在开发板卡槽内，开发板通过 USB 连接 PC，将 SD 卡映射为 U 盘后由 Rufus 写入。

  1. 打开 Rufus 工具。

  2. SD 卡插入开发板，USB Type-C 接到 PC 端，按住 Sleep 按键不放，给开发板上电，观察 Rufus 设备 下拉框，直到出现 Micro SD 卡后松开按键。

  3. 其余步骤与 SD 卡单独烧录 一致，完成镜像烧录。

eMMC 烧录​

SD 卡不在板时，开发板通过 USB 连接 PC，eMMC 会被映射为 U 盘，可使用 Rufus 写入。

  1. 打开 Rufus 工具。

  2. SD 卡不在板时，USB Type-C 接到 PC 端，按住 Sleep 按键不放，给开发板上电，观察 Rufus 设备 下拉框，直到出现对应盘符后松开按键。开发板自带的 eMMC 会被映射成 U 盘。

  3. 其余步骤与 SD 卡单独烧录 一致，完成镜像烧录。

使用 XBurn 烧录​

XBurn 也可以烧录系统镜像。硬件连接、环境准备和烧录参数与烧录 miniboot 一致，只需将镜像所在目录选为本文档 下载镜像 中解压出的文件夹即可。详细步骤见 升级 miniboot。

XBurn 还可以烧录 eMMC。SD 卡不在板时，产品类型选 X5，存储介质固定为 eMMC，连接类型和下载模式与烧录 miniboot 一致，详细步骤见 升级 miniboot。

启动验证​

系统首次启动时会进行默认环境配置，整个过程持续 45 秒左右。

  • Desktop 版本：通过 HDMI 连接显示器，出现 Ubuntu 系统桌面即启动成功。
  • Server 版本：通过调试串口连接开发板，打开 MobaXterm，单击 Session > Serial，选择 PC 识别到的串口号，Speed (bps) 选 115200（RDK X5）或 921600（RDK X5 Module），单击 OK，出现用户名登录界面即启动成功。
指示灯说明

绿色灯 点亮表示供电正常，橙色灯 闪烁表示系统启动完成。

如果开发板上电后长时间没有显示输出（2 分钟以上），说明开发板启动异常，需要通过串口线进行调试，查看开发板是否正常。
