备份和恢复镜像

本页介绍如何把 RDK S100 当前系统备份成镜像，并恢复到源板或复制到新板。

概述

备份即把当前系统存成镜像。备份后，把镜像重新烧录到目标板即可恢复，目标板可以是源板，也可以是新板：

• 恢复到源板：把系统恢复到备份时的状态。
• 复制到新板：把系统复制到另一块开发板。

备注

备份不支持批量，一次只能操作一台设备。

前置条件

源板准备

确认源板能正常启动，并开启 ADB。

XBurn 版本要求

需 XBurn ≥ 1.2.2，安装见 安装 XBurn。

SDK 版本要求

• SDK 4.0.5 之后，直接开始备份。
• SDK 4.0.5 及之前版本的 U-Boot 不支持备份超过 4GB 的分区，需先更新。

更新 U-Boot 在源板上进行，且必须在备份前完成：

1. 得到 uboot.img：
   • 方式一：打 补丁 后编译出 uboot.img。
   • 方式二：下载预编译的 uboot.img，任选其一即可：uboot-debug.img（含打印信息）或 uboot-release.img（用于量产）。
2. 替换 product 里的 uboot.img（product 即 烧录准备 下载解压的文件夹），覆盖：
   • product/xmodem_tools/sec/out/s100/uboot.img
   • product/img_packages/uboot.img
3. 烧录到源板 uboot 分区：

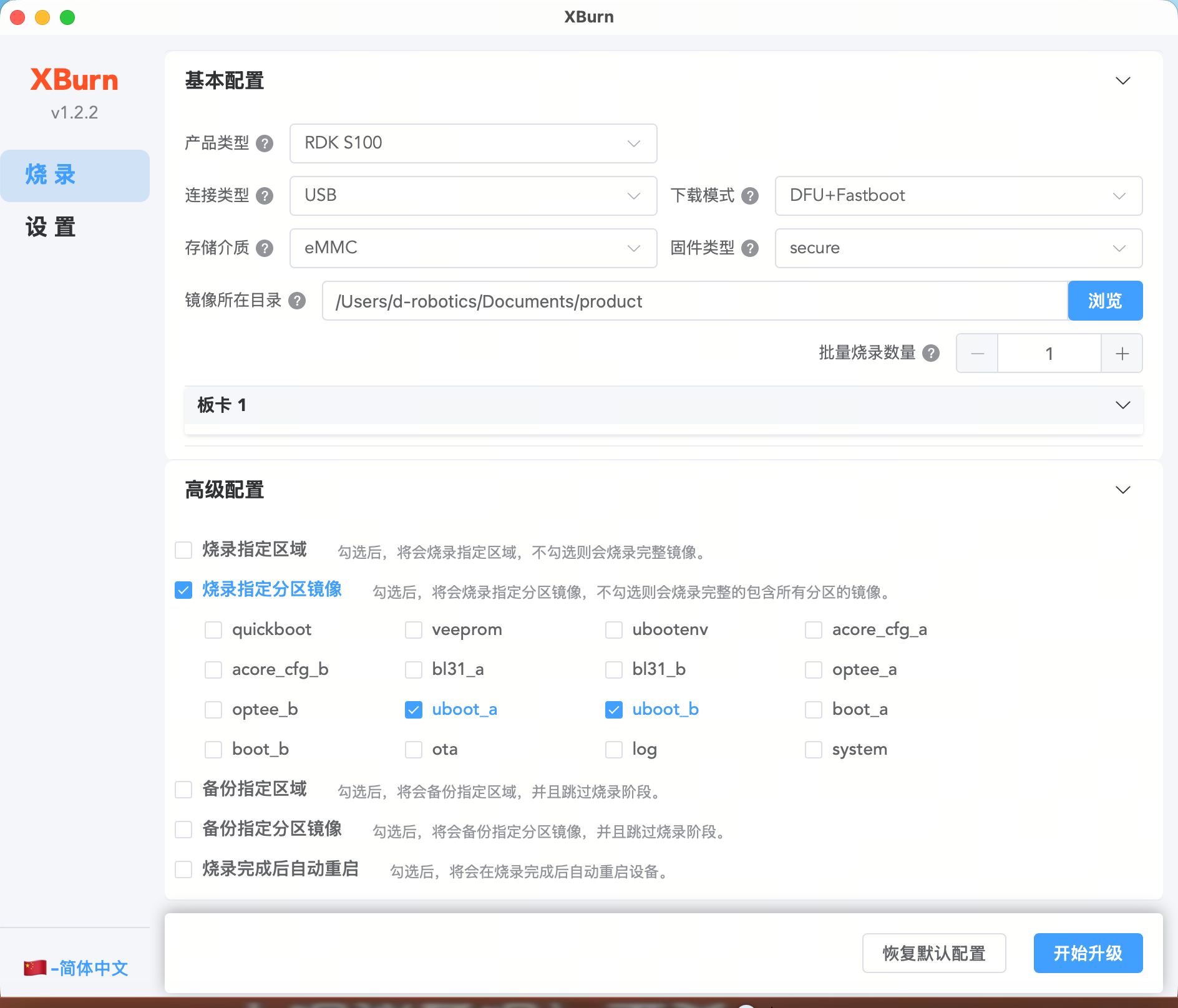

   • 方式一：在 XBurn 中勾选 uboot 分区后烧录。



   • 方式二：板端先进入 Fastboot 模式（上电长按空格进入 U-Boot 命令行，输入 fastboot 0），再执行：

     fastboot oem interface:blk
     fastboot oem bootdevice:mmc
     fastboot flash uboot_a uboot.img
     fastboot flash uboot_b uboot.img

备份全镜像

备份完整系统镜像，用于恢复到源板或复制到新板。

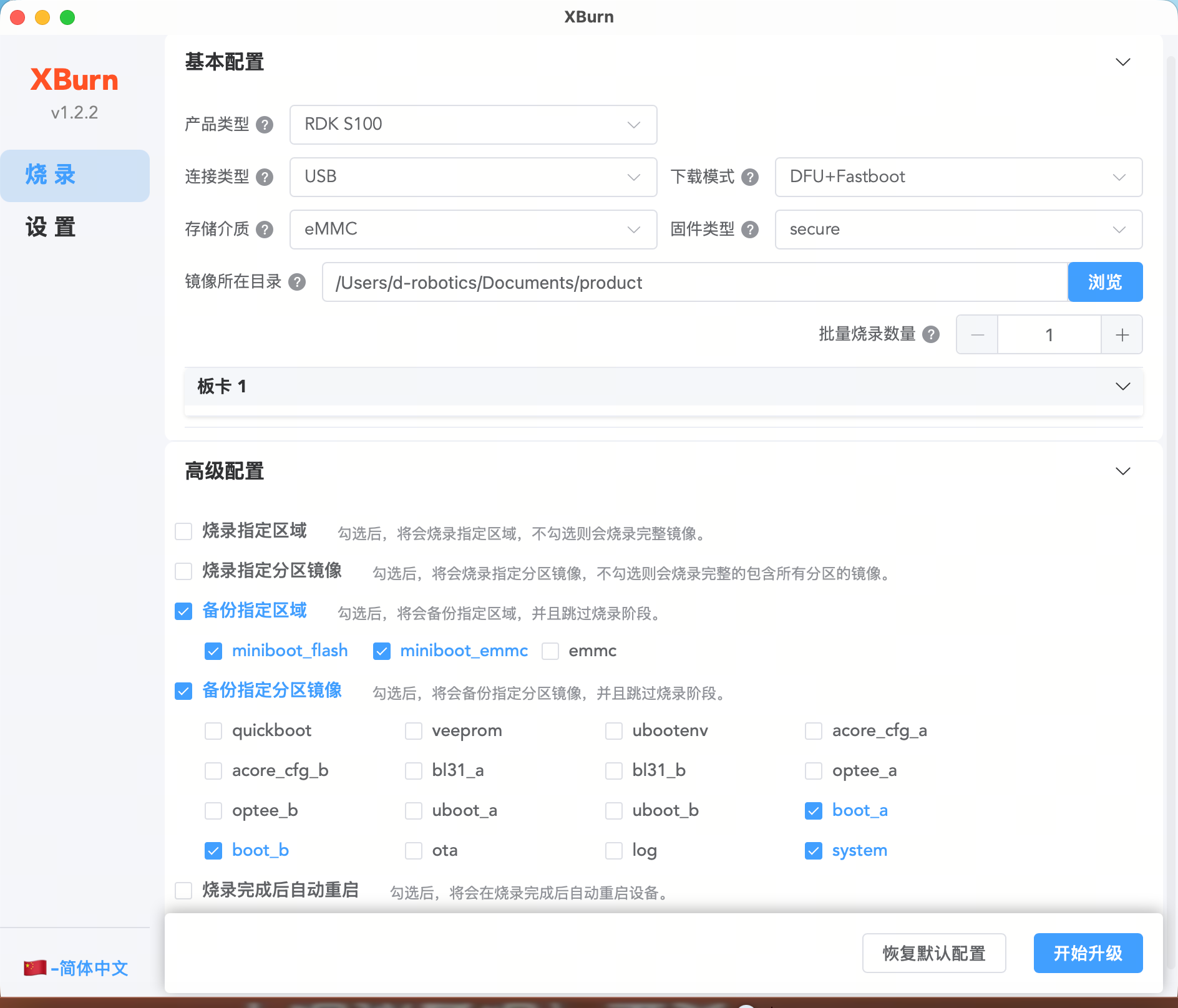

1. 在 烧录全镜像 步骤基础上，展开 高级配置，勾选 miniboot 区域和 boot、system 等分区。



   区域/分区	说明
   区域 miniboot_flash	NOR Flash 启动镜像
   区域 miniboot_emmc	eMMC 基础启动镜像
   分区 boot、system 等（按需）	U-Boot 之后的分区

   备注

   不勾选 emmc 区域，因为 miniboot 已覆盖启动镜像，其余按分区备份即可。

2. 等待备份完成，然后在解压后的 product 文件夹的 img_packages/ 目录下查看镜像：

   路径	内容	命名规则
   img_packages/disk/	区域备份镜像	[区域]_backup.img（如 miniboot_flash_backup.img、miniboot_emmc_backup.img）
   img_packages/backup/	单个分区备份镜像	[分区].img（如 boot.img、system.img）

   备份勿中断

   备份耗时较长（大分区如 45GB 的 system 约 30 分钟以上），请耐心等待，勿中途中断。

3. 重命名备份镜像，去掉文件名中的 _backup 后缀：

   原路径	重命名后路径	命名规则
   img_packages/disk/	不变	去掉 _backup - miniboot_flash_backup.img → miniboot_flash.img - miniboot_emmc_backup.img → miniboot_emmc.img
   img_packages/backup/	img_packages/	名称不变（如 boot.img、system.img）

4. 按 烧录指定区域 和 烧录指定分区镜像 烧录，勾选与备份时相同的区域和分区。

备份指定区域

备份指定区域的镜像到 PC。支持的备份区域如下：

区域	实际存储介质	固件内容	备份镜像
miniboot_flash	NOR Flash	NOR Flash 基础启动镜像	img_packages/disk/miniboot_flash_backup.img
miniboot_emmc	eMMC	eMMC 基础启动镜像	img_packages/disk/miniboot_emmc_backup.img
emmc	eMMC	eMMC 完整镜像	img_packages/disk/emmc_disk_backup.img

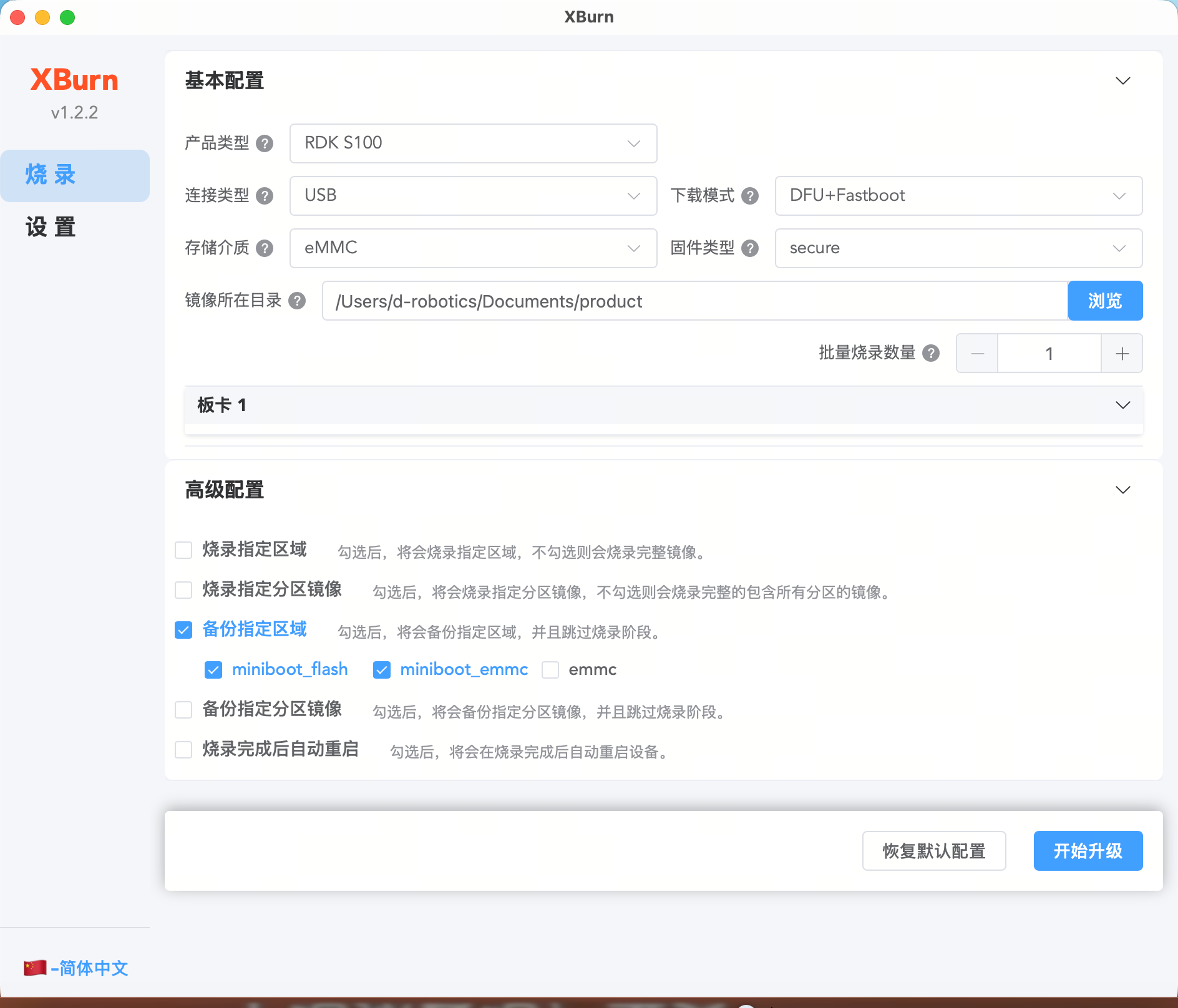

1. 在 烧录全镜像 步骤基础上，展开 高级配置，勾选 备份指定区域，勾选目标区域（如 miniboot_flash 和 miniboot_emmc）。


   备份耗时

   数据备份耗时较长，请耐心等待。

2. 完成备份后，打开 img_packages/disk/，查看备份镜像文件（如 miniboot_flash_backup.img、miniboot_emmc_backup.img）。

3. 重命名备份镜像，去掉文件名中的 _backup 后缀：

   区域	备份镜像	重命名后
   miniboot_flash	miniboot_flash_backup.img	miniboot_flash.img
   miniboot_emmc	miniboot_emmc_backup.img	miniboot_emmc.img
   emmc	emmc_disk_backup.img	emmc_disk.simg

   备注

   emmc 区域的扩展名须由 .img 改为 .simg。

4. 按 烧录指定区域 烧录，勾选与备份时相同的区域。

备份指定分区镜像

按单个系统组件分区备份，粒度比 备份指定区域 更细，是分区级（单个组件分区，如 uboot、boot、system）。

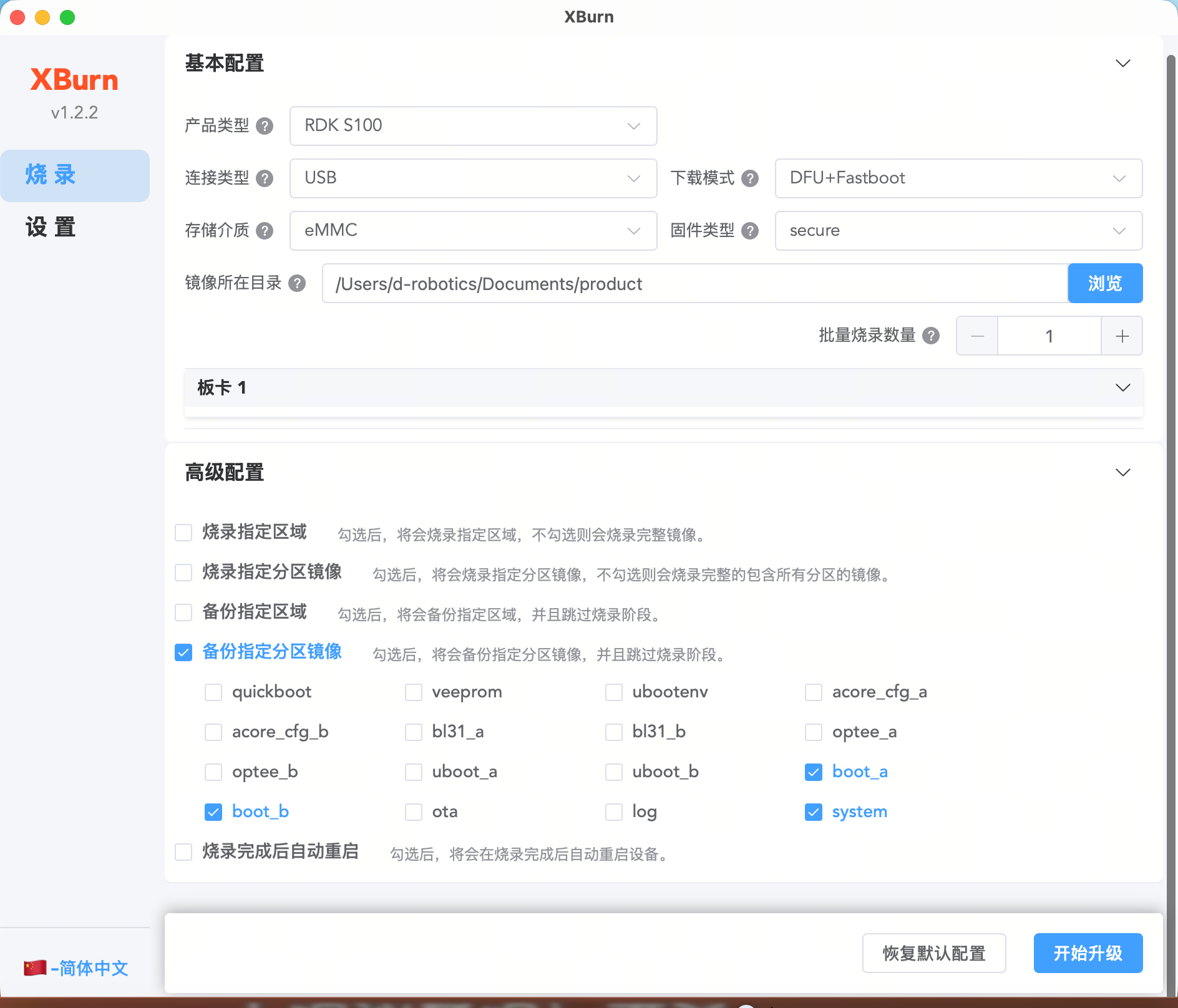

1. 在 烧录全镜像 步骤基础上，展开 高级配置，勾选 备份指定分区镜像，勾选目标分区，完成备份。

   勾选后出现的分区选项如下：



2. 备份完成后，分区镜像保存在 img_packages/backup/（如 boot.img、system.img）。

3. 烧录前替换，把分区镜像替换到 img_packages/ 下同名文件（如 boot.img、system.img）。

4. 按 烧录指定分区镜像 烧录，勾选与备份时相同的分区。
