4.1.3.2. 常见算法模型示例¶
4.1.3.2.1. 位置路径¶
常见算法模型示例位于 horizon_model_convert_sample 路径的：
02_preq_examples/、 03_classification/、 04_detection/ 和 07_segmentation/ 文件夹中。
4.1.3.2.2. 如何准备数据集¶
4.1.3.2.2.1. 数据集下载地址¶
数据集的下载地址可参考下表：
4.1.3.2.2.2. 数据集参考结构¶
为方便您进行后续步骤，在数据集下载完成后，您需要按照如下地瓜机器人建议的结构对评测数据集进行处理。
4.1.3.2.2.2.1. ImageNet¶
imagenet/
├── calibration_data
│ ├── ILSVRC2012_val_00000001.JPEG
│ ├── ...
│ └── ILSVRC2012_val_00000100.JPEG
├── ILSVRC2017_val.txt
├── val
│ ├── ILSVRC2012_val_00000001.JPEG
│ ├── ...
│ └── ILSVRC2012_val_00050000.JPEG
└── val.txt
4.1.3.2.2.2.2. COCO¶
coco/
├── calibration_data
│ ├── COCO_val2014_000000181007.jpg
│ ├── ...
│ └── COCO_val2014_000000181739.jpg
└── coco_val2017
├── annotations
│ ├── instances_train2017.json
│ └── instances_val2017.json
└── images
├── 000000000139.jpg
├── 000000000285.jpg
├── ...
├── 000000581615.jpg
└── 000000581781.jpg
4.1.3.2.2.2.3. VOC¶
注意
请您注意，VOC2012 目录下目前存储了 VOC2007 和 VOC2012 两份数据集，请您按照如下目录结构对评测数据集进行处理。
VOCdevkit/
└── VOC2012
├── Annotations
│ ├── 2007_000027.xml
│ ├── ...
│ └── 2012_004331.xml
├── ImageSets
│ ├── Action
│ │ ├── jumping_train.txt
│ │ ├── jumping_trainval.txt
│ │ ├── jumping_val.txt
│ │ ├── ...
│ │ ├── val.txt
│ │ ├── walking_train.txt
│ │ ├── walking_trainval.txt
│ │ └── walking_val.txt
│ ├── Layout
│ │ ├── train.txt
│ │ ├── trainval.txt
│ │ └── val.txt
│ ├── Main
│ │ ├── aeroplane_train.txt
│ │ ├── aeroplane_trainval.txt
│ │ ├── aeroplane_val.txt
│ │ ├── ...
│ │ ├── train.txt
│ │ ├── train_val.txt
│ │ ├── trainval.txt
│ │ ├── tvmonitor_train.txt
│ │ ├── tvmonitor_trainval.txt
│ │ ├── tvmonitor_val.txt
│ │ └── val.txt
│ └── Segmentation
│ ├── train.txt
│ ├── trainval.txt
│ └── val.txt
├── JPEGImages
│ ├── 2007_000027.jpg
│ ├── ...
│ └── 2012_004331.jpg
├── SegmentationClass
│ ├── 2007_000032.png
│ ├── ...
│ └── 2011_003271.png
├── SegmentationObject
│ ├── 2007_000032.png
│ ├── ...
│ └── 2011_003271.png
└── train.txt
4.1.3.2.2.2.4. Cityscapes¶
cityscapes/
├── cityscapes_calibration_data
│ ├── aachen_000000_000019_leftImg8bit.png
│ ├── ...
│ └── aachen_000099_000019_leftImg8bit.png
├── gtFine
│ ├── test
│ │ ├── berlin
│ │ ├── ...
│ │ └── munich
│ ├── train
│ │ ├── aachen
│ │ ├── ...
│ │ └── zurich
│ └── val
│ ├── frankfurt
│ ├── lindau
│ └── munster
├── leftImg8bit
│ ├── test
│ │ ├── berlin
│ │ ├── ...
│ │ └── munich
│ ├── train
│ │ ├── aachen
│ │ ├── ...
│ │ └── zurich
│ └── val
│ ├── frankfurt
│ ├── lindau
│ └── munster
├── license.txt
└── README
4.1.3.2.2.2.5. CIFAR-10¶
cifar-10/
├── batches.meta
├── cifar10_val.txt
├── data_batch_1
├── data_batch_2
├── data_batch_3
├── data_batch_4
├── data_batch_5
├── readme.html
└── test_batch
4.1.3.2.3. 如何准备模型¶
在使用模型转换示例包时，请您先准备好对应的浮点模型。
注解
OE 包默认不携带示例对应的校准数据集和原始模型，您需要在对应的示例文件夹内执行 00_init.sh 获取当前示例所需的模型和校准数据集。
对于各原始模型的来源、修改点（如有）的准备过程，请您参考以下内容。
4.1.3.2.3.1. Fcos_efficientnetb0¶
注意
该模型为采用 QAT 方式训练出来的模型。
为保证板端性能达到最优，在编译 bin 模型的 yaml 文件中我们对
remove_node_type参数进行了配置，将 bin 模型中的 Dequantize 节点做了删除的操作。
1.模型来源：请 下载 OE 发布包，获取模型。
2.md5sum 码：
md5sum |
File |
|---|---|
fa43f723e269a7568d06753d32a5cc9b |
fcos_efficientnetb0_mscoco.onnx |
3.模型精度：
[IoU=0.50:0.95]：0.347(FLOAT)/0.348(INT8)
4.1.3.2.3.2. Fcos_efficientnetb1¶
注意
为保证板端性能达到最优，在编译 bin 模型的 yaml 文件中我们对 remove_node_type 参数进行了配置，将 bin 模型中的 Dequantize 节点做了删除的操作。
1.模型来源：请 下载 OE 发布包，获取模型。
2.md5sum 码：
md5sum |
File |
|---|---|
482bf179df995b9fd84a9cec8ac085c5 |
fcos_efficientnetb1_mscoco.onnx |
3.模型精度：
[IoU=0.50:0.95]：0.403(FLOAT)/0.404(INT8)
4.1.3.2.3.3. Fcos_efficientnetb2¶
注意
为保证板端性能达到最优，在编译 bin 模型的 yaml 文件中我们对 remove_node_type 参数进行了配置，将 bin 模型中的 Dequantize 节点做了删除的操作。
1.模型来源：请 下载 OE 发布包，获取模型。
2.md5sum 码：
md5sum |
File |
|---|---|
a2fc8b613c4506039e14789afaa37770 |
fcos_efficientnetb2_mscoco.onnx |
3.模型精度：
[IoU=0.50:0.95]：0.445(FLOAT)/0.446(INT8)
4.1.3.2.3.4. MobileNetv1/v2¶
1.模型来源：https://github.com/shicai/MobileNet-Caffe
2.md5sum 码:
md5sum |
File |
|---|---|
3fd6889ec48bda46451d67274144e2a8 |
mobilenet.caffemodel |
8922f90f629d428fecf866e798ac7c08 |
mobilenet_deploy.prototxt |
54aab8425ea068d472e8e4015f22360c |
mobilenet_v2.caffemodel |
13101ee86ab6d217d5fd6ed46f7a4faa |
mobilenet_v2_deploy.prototxt |
3.模型精度：
MobileNetv1：0.7061(FLOAT)/0.7034(INT8)
MobileNetv2：0.7167(FLOAT)/0.7122(INT8)
4.1.3.2.3.5. GoogleNet¶
1.模型来源：请 下载 OE 发布包，获取模型。
2.md5sum 码:
md5sum |
File |
|---|---|
f107ae6806ea1016afbc718210b7a617 |
googlenet.onnx |
3.模型精度：0.7001(FLOAT)/0.6992(INT8)
4.1.3.2.3.6. ResNet18¶
1.模型来源：https://github.com/HolmesShuan/ResNet-18-Caffemodel-on-ImageNet
2.md5sum 码:
md5sum |
File |
|---|---|
0904d601fc930d4f0c62a2a95b3c3b93 |
resnet18.caffemodel |
3.模型精度：0.6836(FLOAT)/0.6830(INT8)
4.1.3.2.3.7. Mobilenet_onnx¶
1.模型来源：请 下载 OE 发布包，获取模型。
2.md5sum 码：
md5sum |
File |
|---|---|
bfa26b2b247bb060a35b67062a3ebbd1 |
mobilenetv2.onnx |
3.模型精度：0.7080(FLOAT)/0.7078(INT8)
4.1.3.2.3.8. EfficientNet_Lite0/1/2/3/4¶
注意
为了快速运行示例，避免使用第三方工具带来的风险，强烈推荐您直接使用地瓜机器人模型发布物 model_zoo/mapper/ 路径下准备好的 ONNX 浮点模型。 如果您有兴趣复现 tflite2onnx 的模型转换过程，也可以尝试使用以下三方工具。但地瓜机器人无法保证第三方工具的质量和转换成功率。
1.从模型来源：https://github.com/tensorflow/tpu/tree/master/models/official/efficientnet/lite 获取 tar 包。
2.地瓜机器人模型发布物中转换后的 ONNX 模型 md5sum 码:
md5sum |
File |
|---|---|
001a329bd367fbec22b415c7a33d7bdb |
efficientnet_lite0_fp32.onnx |
1205e95aea66650c71292bde236d55a9 |
efficientnet_lite1_fp32.onnx |
474741c15494b79a89fe51d89e0c43c7 |
efficientnet_lite2_fp32.onnx |
550455b41848d333f8359279c89a6bae |
efficientnet_lite3_fp32.onnx |
bde7fe57eadb4a30ef76f68da622dcd5 |
efficientnet_lite4_fp32.onnx |
3.下载后可从 tar 包中得到.tflite 文件，然后可通过 tflite2onnx 工具 (https://pypi.org/project/tflite2onnx/) 将 tflite 转换为 ONNX 模型。
不同版本的 tflite2onnx 转换出来的 layout 会不一样，若转换出来的 ONNX 模型的输入 layout 是 NHWC 排布，则 build 时，
EfficientNet_Lite0/1/2/3/4 的 input_layout_train 均应该选择 NHWC。
4.模型精度：
EfficientNet_Lite0：0.7491(FLOAT)/0.7473(INT8)
EfficientNet_Lite1：0.7647(FLOAT)/0.7625(INT8)
EfficientNet_Lite2：0.7738(FLOAT)/0.7714(INT8)
EfficientNet_Lite3：0.7922(FLOAT)/0.7901(INT8)
EfficientNet_Lite4：0.8070(FLOAT)/0.8059(INT8)
4.1.3.2.3.9. YOLOv2_Darknet19¶
注意
为了快速运行示例，避免使用第三方工具带来的风险，强烈推荐您直接使用地瓜机器人模型发布物 model_zoo/mapper/ 路径下准备好的 Caffe 浮点模型。 如果您有兴趣复现 darknet2caffe 的模型转换过程，也可以尝试使用以下三方工具。但地瓜机器人无法保证三方工具的质量和转换成功率。
1.YOLOv2_Darknet19 模型需要首先从 YOLO 官网(https://pjreddie.com/darknet/yolo/)下载YOLOv2 608x608 的.cfg 和.weight 文件
并使用 darknet2caffe (https://github.com/xingyanan/darknet2caffe) 转换工具将其转换为 caffe model。
(该转换工具是一个简化版本，使用时，需要修改该工具生成的.prototxt 文件，
将其中的 'Reshape' 层修改成 'Passthrough' 层，Passthrough 层具体修改后的参数请见提供的 yolov2.prototxt 例子，
并在输出节点增加一个 NCHW2NHWC 的 Permute 操作。)
2.md5sum 码：
md5sum |
File |
|---|---|
7aa7a6764401cebf58e73e72fcbd2a45 |
yolov2.caffemodel |
72e9a51c1e284e4b66e69f72ca9214c8 |
yolov2_transposed.prototxt |
3.模型精度：
[IoU=0.50:0.95]: 0.276(FLOAT)/0.270(INT8)
4.1.3.2.3.10. YOLOv3_Darknet53¶
注意
为保证板端性能达到最优，在编译 bin 模型的 yaml 文件中我们对 remove_node_type 参数进行了配置，将 bin 模型中的 Dequantize 节点做了删除的操作。
1.YOLOv3_Darknet53 模型获取 URL: https://github.com/ChenYingpeng/caffe-yolov3/ caffemodel 可以在该 github 的 README.md 提供的百度云下载路径中下载，并在输出节点增加一个 NCHW2NHWC 的 Permute 操作。
2.md5sum 码:
md5sum |
File |
|---|---|
935af6e1530af5c0017b3674adce95e9 |
yolov3_transposed.prototxt |
9a0f09c850656913ec27a6da06d9f9cc |
yolov3.caffemodel |
3.模型精度：
[IoU=0.50:0.95]：0.333(FLOAT)/0.336(INT8)。
4.1.3.2.3.11. YOLOv5s¶
1.YOLOv5s 模型，可以从 URL: https://github.com/ultralytics/yolov5/releases/tag/v2.0 中下载相应的 pt 文件。
重要
在 clone 代码时，请确认您使用的 Tags 是 v2.0，否则将导致转换失败。
2.md5sum 码:
md5sum |
File |
|---|---|
2e296b5e31bf1e1b6b8ea4bf36153ea5 |
yolov5l.pt |
16150e35f707a2f07e7528b89c032308 |
yolov5m.pt |
42c681cf466c549ff5ecfe86bcc491a0 |
yolov5s.pt |
069a6baa2a741dec8a2d44a9083b6d6e |
yolov5x.pt |
为了更好地适配后处理代码，我们在 ONNX 模型导出前对 Github 代码做了如下修改（代码参见：https://github.com/ultralytics/yolov5/blob/v2.0/models/yolo.py）：
def forward(self, x):
# x = x.copy() # for profiling
z = [] # inference output
self.training |= self.export
for i in range(self.nl):
x[i] = self.m[i](x[i]) # conv
bs, _, ny, nx = x[i].shape # x(bs,255,20,20) to x(bs,3,20,20,85)
# x[i] = x[i].view(bs, self.na, self.no, ny, nx).permute(0, 1, 3, 4, 2).contiguous()
x[i] = x[i].permute(0, 2, 3, 1).contiguous()
注解
去除了每个输出分支尾部从 4 维到 5 维的 reshape（即不将 channel 从 255 拆分成 3x85）， 然后将 layout 从 NHWC 转换成 NCHW 再输出。

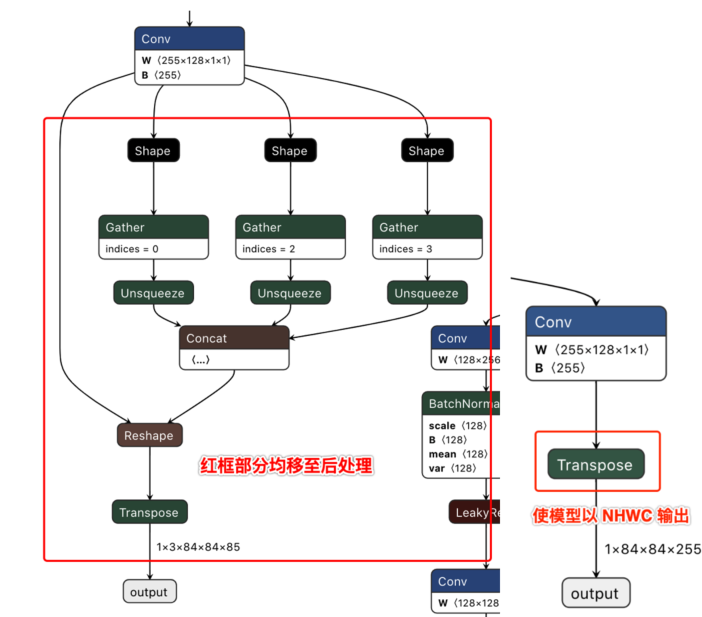

以下左图为修改前的模型某一输出节点的可视化图，右图则为修改后的对应输出节点可视化图。
下载完成后通过脚本 https://github.com/ultralytics/yolov5/blob/v2.0/models/export.py 进行 pt 文件到 ONNX 文件的转换。
注意
在使用 export.py 脚本时，请注意：
由于地瓜机器人工具链支持的 ONNX opset 版本为 10 和 11，请将
torch.onnx.export的opset_version参数根据您要使用的版本进行修改。将
torch.onnx.export部分的默认输入名称参数由'images'改为'data'，与模型转换示例包的 YOLOv5s 示例脚本保持一致。将
parser.add_argument部分中默认的数据输入尺寸 640x640 改为模型转换示例包 YOLOv5s 示例中的 672x672。
3.模型精度：
[IoU=0.50:0.95]：0.352(FLOAT)/0.342(INT8)
4.1.3.2.3.12. SSD_MobileNetv1¶
注意
为保证板端性能达到最优，在编译 bin 模型的 yaml 文件中我们对 remove_node_type 参数进行了配置，将 bin 模型中的 Dequantize 节点做了删除的操作。
1.SSD_Mobilenet 模型可以从 URL: https://github.com/chuanqi305/MobileNet-SSD 获得 Caffe 模型。
2.md5sum 码:
md5sum |
File |
|---|---|
bbcb3b6a0afe1ec89e1288096b5b8c66 |
mobilenet_iter_73000.caffemodel |
3c230e4415195a50c6248be80c49882d |
MobileNetSSD_deploy.prototxt |
3.模型精度：mAP: 0.7342(FLOAT)/0.7274(INT8)
4.1.3.2.3.13. EfficientDetd0¶
注意
为保证板端性能达到最优，在编译 bin 模型的 yaml 文件中我们对 remove_node_type 参数进行了配置，将 bin 模型中的 Dequantize 节点做了删除的操作。
1.模型来源：请 下载 OE 发布包，获取模型。
2.md5sum 码:
md5sum |
File |
|---|---|
ec4129c4b300cd04f1e8f71e0fe54ca5 |
efficientdet_nhwc.onnx |
3.模型精度：
[IoU=0.50:0.95]：0.324(FLOAT)/0.315(INT8)。
4.1.3.2.3.14. CenterNet_Resnet50¶
注意
为保证板端性能达到最优，在编译 bin 模型的 yaml 文件中我们对 remove_node_type 参数进行了配置，将 bin 模型中的 Dequantize 节点做了删除的操作。
1.模型来源：请 下载 OE 发布包，获取模型。
2.md5sum 码:
md5sum |
File |
|---|---|
fa1e884882a54fa3520d1e51477b4c1a |
centernet_resnet50.onnx |
3.模型精度：
[IoU=0.50:0.95]：0.318(FLOAT)/0.313(INT8)
4.1.3.2.3.15. Fcos_efficientnetb0¶
注意
该模型为采用 PTQ 方式训练出来的模型。
1.模型来源：请 下载 OE 发布包，获取模型。
2.md5sum 码：
md5sum |
File |
|---|---|
996b2b44f45f55fab4d100749a8a6c44 |
fcos_effb0.onnx |
3.模型精度：
[IoU=0.50:0.95]：0.363(FLOAT)/0.348(INT8)
4.1.3.2.3.16. UNet_mobilenet¶
注意
为保证板端性能达到最优，在编译 bin 模型的 yaml 文件中我们对 remove_node_type 参数进行了配置，将 bin 模型中的 Dequantize 节点做了删除的操作。
1.模型来源：请 下载 OE 发布包，获取模型。
2.md5sum 码：
md5sum |
File |
|---|---|
21c6c645ebca92befbebc8c39d385c1e |
tf_unet_trained.onnx |
3.模型精度：mIoU: 0.6411(FLOAT)/0.6382(INT8)
4.1.3.2.3.17. DeeplabV3plus_efficientnetb0¶
注意
为保证板端性能达到最优，在编译 bin 模型的 yaml 文件中我们对 remove_node_type 参数进行了配置，将 bin 模型中的 Cast 节点做了删除的操作。
1.模型来源：请 下载 OE 发布包，获取模型。
2.md5sum 码：
md5sum |
File |
|---|---|
e220212e712551398ce1ed12658907bd |
deeplabv3plus_efficientnetb0_float.onnx |
3.模型精度：mIoU: 0.7630(FLOAT)/0.7567(INT8)
4.1.3.2.3.18. Fastscnn_efficientnetb0¶
1.模型来源：请 下载 OE 发布包，获取模型。
2.md5sum 码：
md5sum |
File |
|---|---|
5dbb04f3098f01f4ae51e9e09f4d154f |
fastscnn_efficientnetb0_float.onnx |
3.模型精度：mIoU: 0.6997(FLOAT)/0.6927(INT8)
4.1.3.2.4. 算法模型示例的使用演示¶
本小节以 GoogleNet 模型为例，使用算法模型示例包中 03_classification/02_googlenet/mapper/ 路径下脚本
分步骤演示浮点模型到定点模型转换的过程。
4.1.3.2.4.1. 进入 Docker 容器¶
首先，根据 Docker 容器部署 一节内容完成 Docker 环境的安装和配置并进入 docker 容器。
4.1.3.2.4.2. 下载原始模型及校准数据集¶
在 03_classification/02_googlenet/mapper/ 文件夹内执行 00_init.sh 获取当前示例所需的模型和校准数据集。
# 1. 进入示例脚本放置的文件夹
cd ddk/samples/ai_toolchain/horizon_model_convert_sample/03_classification/02_googlenet/mapper
# 2. 执行脚本下载原始模型及校准数据集
sh 00_init.sh
4.1.3.2.4.3. 验证模型是否能够执行¶
1.如下所示，运行脚本：
# 执行模型检查
sh 01_check.sh
2.模型检查输出：
上述脚本使用 hb_mapper checker 工具验证模型是否被地瓜机器人计算平台支持。同时也会输出一个 OP 列表，表示每个 OP 会 CPU 还是 BPU 上执行。
如下所示：
==========================================================
Node ON Subgraph Type
----------------------------------------------------------
Conv_0 BPU id(0) HzSQuantizedConv
MaxPool_3 BPU id(0) HzQuantizedMaxPool
Conv_4 BPU id(0) HzSQuantizedConv
Conv_7 BPU id(0) HzSQuantizedConv
MaxPool_10 BPU id(0) HzQuantizedMaxPool
Conv_11 BPU id(0) HzSQuantizedConv
Conv_14 BPU id(0) HzSQuantizedConv
Conv_17 BPU id(0) HzSQuantizedConv
Conv_20 BPU id(0) HzSQuantizedConv
Conv_23 BPU id(0) HzSQuantizedConv
MaxPool_26 BPU id(0) HzQuantizedMaxPool
Conv_27 BPU id(0) HzSQuantizedConv
Concat_30 BPU id(0) Concat
Conv_31 BPU id(0) HzSQuantizedConv
Conv_34 BPU id(0) HzSQuantizedConv
Conv_37 BPU id(0) HzSQuantizedConv
Conv_40 BPU id(0) HzSQuantizedConv
Conv_43 BPU id(0) HzSQuantizedConv
MaxPool_46 BPU id(0) HzQuantizedMaxPool
Conv_47 BPU id(0) HzSQuantizedConv
Concat_50 BPU id(0) Concat
MaxPool_51 BPU id(0) HzQuantizedMaxPool
Conv_52 BPU id(0) HzSQuantizedConv
Conv_55 BPU id(0) HzSQuantizedConv
Conv_58 BPU id(0) HzSQuantizedConv
Conv_61 BPU id(0) HzSQuantizedConv
Conv_64 BPU id(0) HzSQuantizedConv
MaxPool_67 BPU id(0) HzQuantizedMaxPool
Conv_68 BPU id(0) HzSQuantizedConv
Concat_71 BPU id(0) Concat
Conv_72 BPU id(0) HzSQuantizedConv
Conv_75 BPU id(0) HzSQuantizedConv
Conv_78 BPU id(0) HzSQuantizedConv
Conv_81 BPU id(0) HzSQuantizedConv
Conv_84 BPU id(0) HzSQuantizedConv
MaxPool_87 BPU id(0) HzQuantizedMaxPool
Conv_88 BPU id(0) HzSQuantizedConv
Concat_91 BPU id(0) Concat
Conv_92 BPU id(0) HzSQuantizedConv
Conv_95 BPU id(0) HzSQuantizedConv
Conv_98 BPU id(0) HzSQuantizedConv
Conv_101 BPU id(0) HzSQuantizedConv
Conv_104 BPU id(0) HzSQuantizedConv
MaxPool_107 BPU id(0) HzQuantizedMaxPool
Conv_108 BPU id(0) HzSQuantizedConv
Concat_111 BPU id(0) Concat
Conv_112 BPU id(0) HzSQuantizedConv
Conv_115 BPU id(0) HzSQuantizedConv
Conv_118 BPU id(0) HzSQuantizedConv
Conv_121 BPU id(0) HzSQuantizedConv
Conv_124 BPU id(0) HzSQuantizedConv
MaxPool_127 BPU id(0) HzQuantizedMaxPool
Conv_128 BPU id(0) HzSQuantizedConv
Concat_131 BPU id(0) Concat
Conv_132 BPU id(0) HzSQuantizedConv
Conv_135 BPU id(0) HzSQuantizedConv
Conv_138 BPU id(0) HzSQuantizedConv
Conv_141 BPU id(0) HzSQuantizedConv
Conv_144 BPU id(0) HzSQuantizedConv
MaxPool_147 BPU id(0) HzQuantizedMaxPool
Conv_148 BPU id(0) HzSQuantizedConv
Concat_151 BPU id(0) Concat
MaxPool_152 BPU id(0) HzQuantizedMaxPool
Conv_153 BPU id(0) HzSQuantizedConv
Conv_156 BPU id(0) HzSQuantizedConv
Conv_159 BPU id(0) HzSQuantizedConv
Conv_162 BPU id(0) HzSQuantizedConv
Conv_165 BPU id(0) HzSQuantizedConv
MaxPool_168 BPU id(0) HzQuantizedMaxPool
Conv_169 BPU id(0) HzSQuantizedConv
Concat_172 BPU id(0) Concat
Conv_173 BPU id(0) HzSQuantizedConv
Conv_176 BPU id(0) HzSQuantizedConv
Conv_179 BPU id(0) HzSQuantizedConv
Conv_182 BPU id(0) HzSQuantizedConv
Conv_185 BPU id(0) HzSQuantizedConv
MaxPool_188 BPU id(0) HzQuantizedMaxPool
Conv_189 BPU id(0) HzSQuantizedConv
Concat_192 BPU id(0) Concat
GlobalAveragePool_193 BPU id(0) HzSQuantizedConv
Gemm_195 BPU id(0) HzSQuantizedConv
4.1.3.2.4.4. 准备校准用的数据集¶
在同一路径下继续执行 02_preprocess.sh 脚本，如下所示：
# 将 01_common/data/imagenet/calibration_data中的图片
# 转换到: ./calibration_data_rgb_f32
sh 02_preprocess.sh
注解
我们从 ImageNet 数据集抽取了 100 张图作为校准数据集，在校准前，我们对数据进行了预处理： short size resize/crop size/NHWC to NCHW/转为 rgb。
hb_mapper工具会从转换得到二进制数据中读取数据，预处理过的二进制数据文件格式为：c-order 的矩阵存储。每个矩阵值的数据类型为 int8。
4.1.3.2.4.5. build 异构模型¶
在同一路径下继续执行 03_build.sh 脚本，如下所示：
sh 03_build.sh
注解
上述脚本使用 hb_mapper 工具转换模型，最需要关注的是转换的配置文件，
请参考 使用 hb_mapper makertbin 工具转换模型 一节的内容。
上述脚本的输出如下所示：
ls model_output | cat
googlenet_224x224_nv12.bin
googlenet_224x224_nv12_calibrated_model.onnx
googlenet_224x224_nv12_optimized_float_model.onnx
googlenet_224x224_nv12_original_float_model.onnx
googlenet_224x224_nv12_quantized_model.onnx
torch-jit-export_subgraph_0.html
torch-jit-export_subgraph_0.json
注解
您暂时只需要关心 googlenet_224x224_nv12.bin 文件。
4.1.3.2.4.6. 单张图片推理¶
执行 04_inference.sh 脚本进行单张图片的推理过程，如下所示：
sh 04_inference.sh
注解
因为图片推理过程时，需要对图片进行 前处理，对模型数据进行 后处理，所以我们提供了一个示例 Python 脚本。具体请参考
sh 04_inference.sh。此脚本只是对单张图片进行推理，验证单张图片的推理结果是否符合预期，如果想做精度测评，可以参考
05_evaluate.sh脚本。
4.1.3.2.4.7. 精度测试¶
继续执行 05_evaluate.sh 脚本进行精度评测，如下所示：
export PARALLEL_PROCESS_NUM=${parallel_process_num}
sh 05_evaluate.sh
注解
因为精度评测时，需要对图片进行 前处理，对模型数据进行 后处理，所以我们提供了一个示例 Python 脚本。具体请参考
sh 05_evaluate.sh。为了加快评测速度，可以通过
-p选项适当调整并发进程数，但需要注意内存的占用情况。当-p选项值不填或者设置为0时，CPU 环境中的定点模型将按照 10 个进程数处理，其他场景均按 1 个进程数处理。
4.1.3.2.5. 常见问题¶
4.1.3.2.5.1. 如何对齐开源框架训练得到的 ONNX 原始浮点模型与使用 hb_mapper makertbin 工具得到的***_original_float_model.onnx 的结果？¶
注解
原始浮点模型与转换得到 ONNX 浮点模型的差异由工具链产品保障，这种验证不是必须的标准流程。
1.明确两者的概念
首先明确两个模型的概念。
前者是指开发者使用开源框架（如：TensorFlow、PyTorch、MXNet 等）训练出浮点模型后，转成 ONNX 格式的原始浮点模型。
而后者是指使用算法工具链浮点定点模型转换方案的 hb_mapper makertbin 工具，
或运行地瓜机器人模型转换示例包（即：horizon_model_convert_sample 发布物）中 03_classification/${modelname}/mapper/03_build.sh 将前者
转换成*_original_float_model.onnx 中间格式模型，其中的*代表的是具体模型名称（如：MobileNetv1 或 UNet 等）。
2.明确两者的差异
*_original_float_model.onnx 模型计算精度与转换输入的原始浮点模型是一模一样的， 有个重要的变化就是为了适配地瓜机器人平台添加了一些数据预处理计算。 一般情况下，您不需要使用这个模型，在转换结果出现异常时，如果能把这个模型提供给地瓜机器人的技术支持，将有助于帮助您快速解决问题。
3.编写脚本对齐两者结果
注解
下面以地瓜机器人模型转换示例包（即：horizon_model_convert_sample 发布物）中的 mobilenet_onnx 模型为例进行说明。
您需要自行编写脚本对齐两者的结果。在编写脚本时，需要注意以下几点。
注意
开发者自编写脚本中的图片数据处理逻辑应当与工具链示例包各模型的 mapper/preprocess.py 图片数据预处理脚本中的逻辑一致， 以避免由图片数据预处理方法不一致造成的结果差异。 如遇模型示例包版本不同造成的代码逻辑差异，请参见您获取到的示例包版本的图片数据预处理脚本，或咨询地瓜机器人技术团队。 各预处理 transformer 方法参见以下代码块：
import sys
sys.path.append("../../../01_common/python/data/")
from transformer import *
from dataloader import *
# 图片校正transformer
def calibration_transformers():
"""
step：
1、PIL resize to 256
2、crop size 224*224 from PIL center
3、NHWC to NCHW
"""
transformers = [
PILResizeTransformer(size=256),
PILCenterCropTransformer(size=224),
HWC2CHWTransformer(),
]
return transformers
# 图片推理transformer
def infer_transformers():
"""
step：
1、PIL resize to 256
2、crop size 224*224 from PIL center
3、bgr to nv12
4、nv12 to yuv444
"""
transformers = [
PILResizeTransformer(size=256),
PILCenterCropTransformer(size=224),
BGR2NV12Transformer(data_format="HWC"),
NV12ToYUV444Transformer((224, 224)),
]
return transformers
开发者可以参照以下代码块对齐图片数据预处理逻辑：
def ShortSideResizeTransformer(data, short_size):
image = data
height, width, _ = image.shape
if height < width:
off = width / height
image = cv2.resize(image,
(int(short_size * off), short_size))
else:
off = height / width
image = cv2.resize(image,
(short_size, int(short_size * off)))
data = image
data = data.astype(np.float32)
return data
def CenterCropTransformer(data, crop_size):
image = data
resize_height, resize_width, _ = image.shape
resize_up = resize_height // 2 - crop_size // 2
resize_left = resize_width // 2 - crop_size // 2
data = image[resize_up:resize_up +
crop_size, resize_left:resize_left +
crop_size, :]
data = data.astype(np.float32)
return data
def preprocess(data):
data = ShortSideResizeTransformer(data, short_size=256) # ShortSideResize
data = CenterCropTransformer(data, crop_size=224) # CenterCrop
data = np.transpose(data, (2, 0, 1)) # HWC2CHW
data = data * 255 # (0, 1) --> (0, 255)
注意
如下图所示，mobilenetv2_224x224_nv12_original_float_model.onnx 模型比原始浮点 onnx 模型多了 HzPreprocess 算子用来实现
mobilenetv2_config.yaml 文件中的 data_mean_and_scale。
因此，开发者需要根据 mobilenetv2_config.yaml 中的 mean_value 和 scale_value 参数实现数据归一化。
参见以下代码块：
# Normalize
data = data.astype(np.float32)
mean = np.array([123.675, 116.28, 103.53])
scale = np.array([0.01712, 0.0175, 0.01743])
norm_data = np.zeros(data.shape).astype(np.float32)
for i in range(data.shape[0]):
norm_data[i,:,:] = (data[i,:,:] - mean[i]) * scale[i]
norm_data = norm_data.reshape(1, 3, 224, 224).astype(np.float32)
注意
由于示例包中各模型 mapper/04_inference.sh 脚本默认执行的是定点模型推理，因此在验证浮点模型结果时，
需要将定点模型推理改为浮点模型推理。执行命令 sh 04_inference.sh origin 即可执行浮点模型推理。
代码逻辑可能由于发布物版本不同略有差异，可参见 03_classification/04_mobilenet_onnx/mapper/04_inference.sh 脚本中的注释内容。
实现上述步骤后即可对齐原始浮点模型与 mobilenetv2_224x224_nv12_original_float_model.onnx 模型的结果了。
4.1.3.2.5.2. 复现的精度为什么与文档中提供的指标有细微差异？¶
出现此种现象的原因可能有以下两点：
在不同的服务器环境下，计算方式上可能会有细小的区别，就会导致不同的服务器环境中编译出来的定点 onnx 模型的精度与文档的记录值有细微数据波动。
用户侧使用的第三方库如 opencv、numpy 等库的版本不同，导致图片经过前处理后的得到的结果不同，这种情况也会导致精度复现时与文档中的记录值有细微数据波动。
出现这种情况，您可以不用过于担心，文档中提供的记录指标仅作为参考，您在复现时的精度与文档中的记录值有细微差异是正常现象，可以正常跑通精度即可。
4.1.3.2.5.3. 定点模型精度为何与 ai_benchmark 示例中的 bin 文件上板精度无法对齐？¶
在标准交付中，我们在添加示例的时候，定点模型精度和 ai_benchmark 示例中的 bin 文件上板精度是已经做了对齐处理的。
如果您发现定点模型精度与 ai_benchmark 示例中的 bin 文件上板精度无法对齐的情况，建议您优先检查模型输入是否一致。 由于执行定点模型评估脚本时，使用到的是图片类型的数据集；而上板使用到的 bin 模型，需要使用 hb_eval_preprocess 工具转换后的二进制数据集。 基于此点，如果您在上板时使用的数据集并非通过上述方式生成的, 我们建议您先在运行定点模型的精度的相同服务器上， 使用我们的数据预处理工具（即 hb_eval_preprocess 工具）重新生成上板需要的数据集，重跑上板精度，以保证模型输入一致。
注意
注意，在使用 hb_eval_preprocess 工具生成数据集和运行定点模型精度时，两者使用的环境需要保证一致。
