Hobot player user guide

Hobot player 功能说明

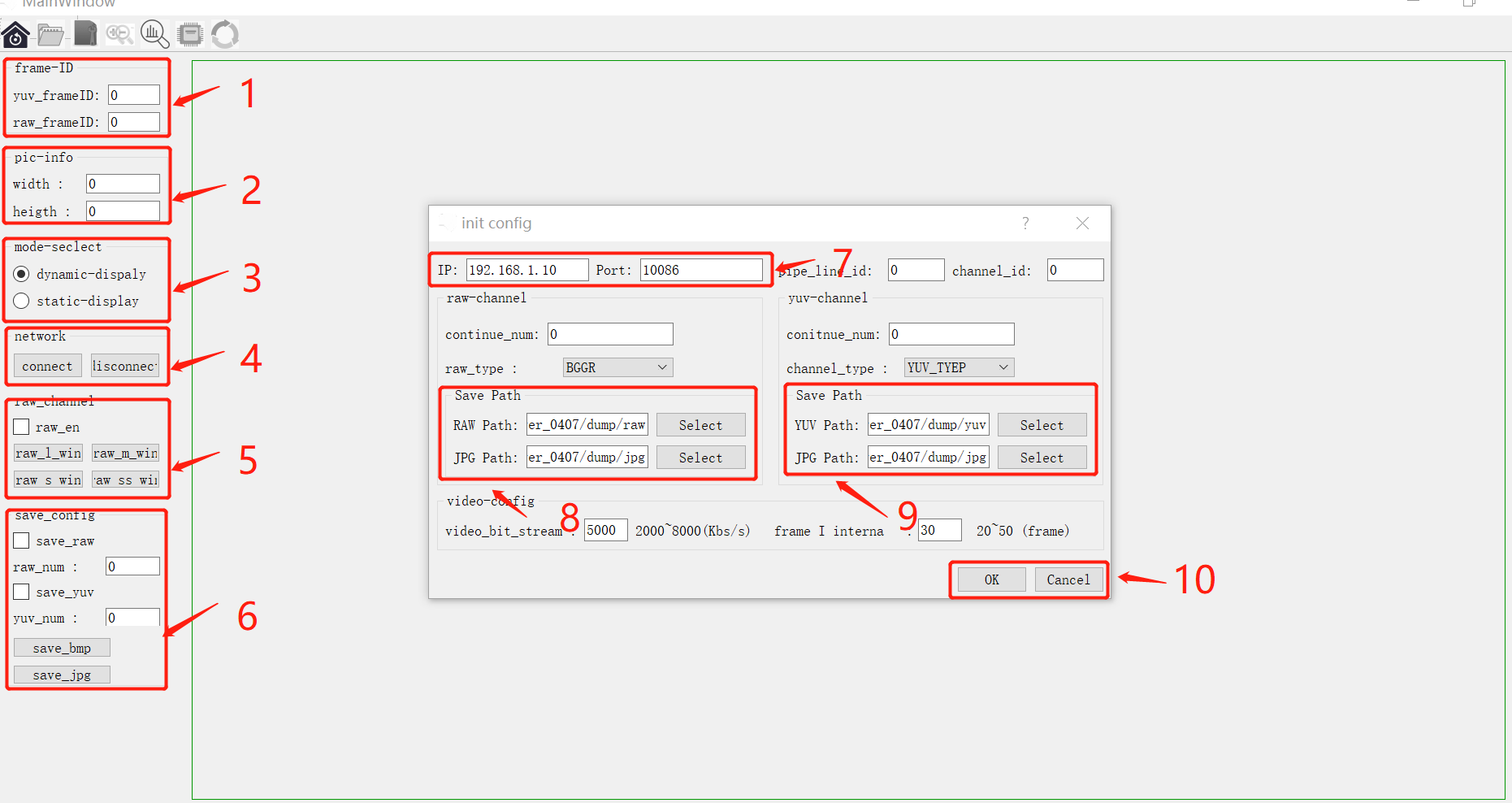

Hobot player 用于isp-tuning查看图像效果的辅助调试工具。工具的界面如图3所示。图1中各部件的说明如表3所示。 $C:\Users\YONGYO~1.DUA\AppData\Local\Temp\企业微信截图_15863374366121.png$

Figure 3: Hobot player界面示意图.

序号	功能	说明
1	显示图片的frame-id	该ID为硬件编号，0-65536循环
2	显示图片的尺寸信息	图像实际尺寸信息
3	网络传输/静态显示切换
4	网络连接/断开
5	打开RAW图显示界面	最多支持dol4
6	图像存储配置	可以存储连续多帧图像
7	配置网络和端口号	X3设备网络IP及连接端口号
8	配置RAW图存储路径
9	配置YUV图存储路径
10	确认配置

Table 3: Hobot player功能列表.

Hobot player 软件包含图片网络传输/显示功能和静态图片辅助分析功能。网络传输显示功能规格如表4所示。

note 1: yuv和video不能同时支持，raw图dump只支持在offline时候使用。

note 2：raw图显示时将raw10/12/14/16取高位压缩成raw8转为rgb显示。

功能	说明	注意
raw	支持raw 8/10/12/14/16	offline 模式支持
yuv	支持nv12	online/offline模式支持
video	支持h264/h265	online/offline模式支持

Table 4: Hobot player 网络传输显示规格.

静态图片辅助分析功能如表5所示，该部分包括图片存储，rgb 统计信息显示，网格，zoom 等功能。

功能	说明	注意
图片硬件帧号	帧号为硬件帧号，0-65535循环	网络传输时有效
图片尺寸信息	宽/高信息
保存一定数量raw图	保存的raw 为mipi-raw格式	网络传输时有效
保存一定数量yuv图	保存的yuv 为nv12 格式	网络传输时有效
raw/yuv 转bmp/jpeg	该转换为第三方库，非硬件
显示本地raw/yuv/bmp/jpeg图像	使用前需指定图像信息，否则会显示错误支持raw8/10/12/14/16 支持nv12	静态显示时有效
图像增加网格/zoom	支持放大/缩小固定比例支持ctrl+滑轮放大/缩小支持右键拖动支持显示/设置网格	静态显示时有效
显示rgb通道统计信息		静态显示时有效
画面效果调整	支持gamma/awb/ob/gain 支持clip(rgb 通道信息)	静态显示时有效
mipi-raw转arm-raw		静态显示时有效

Table 5: Hobot player辅助调试功能.

Hobot player 使用说明

Hobot player网络传输

online 模式：支持获取yuv/video。online模式，vio 应用程序需配置数据通路为sensor-sif-isp-ldc-ipu-ddr 模式，yuv图像信息从IPU获取。

offline 模式: 支持获取raw/yuv(或video)。offline 模式，vio 应用程序需配置数据通路为sensor-sif-ddr-sif-isp-ldc-ipu-ddr模式，raw 图像信息从sif 获取，yuv图像信息从IPU 获取。

使用步骤：

1. 确保X3 与PC 端网络连接成功。

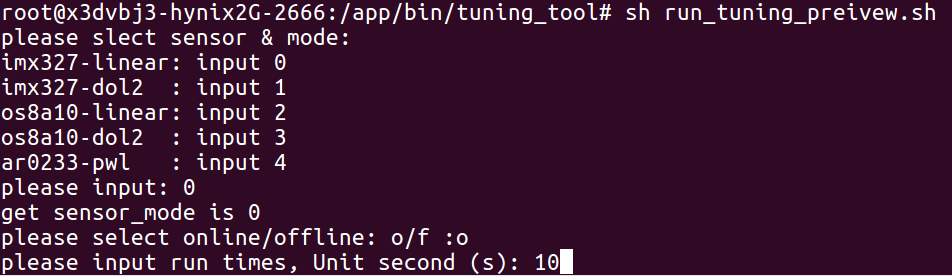

2. 串口(或SSH)登陆XJ3系统，进入/app/bin/tuning_tool/目录，执行sh run_tuning_preivew.sh，启动Hobot player server。执行该项需交互输入sensor类型，运行模式和运行时间。注意：imx327 接在J200位置，I2C5。运行过程如图4所示。

3. PC 端点击 $C:\Users\YONGYO~1.DUA\AppData\Local\Temp\企业微信截图_15863375714963.png$ 打开Hobot player，配置图3中的标号7的网络信息，点击图3中标号10的ok选项保存配置，同时点击图3中的标号4的connect建立连接，查看图像信息。

$C:\Users\YONGYO~1.DUA\AppData\Local\Temp\企业微信截图_15863334635810.png$

Figure 4: Hobot player图像显示.

Hobot player静态图片

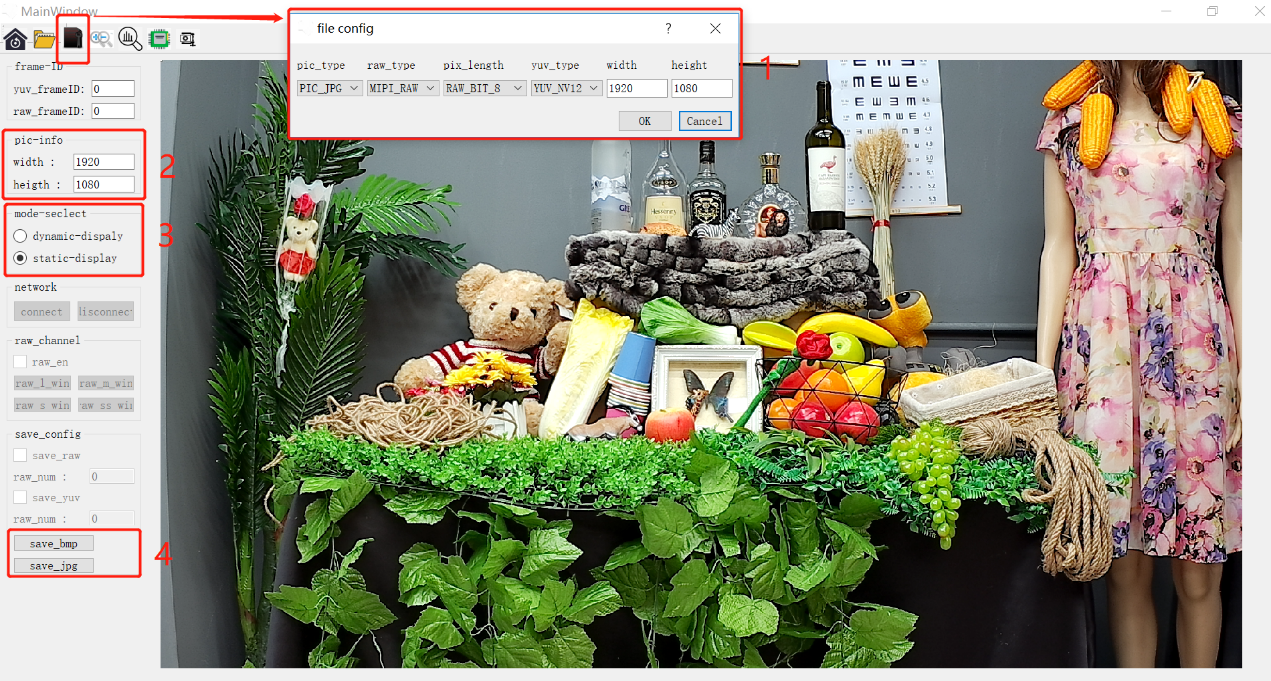

打开本地图片时需要切换到静态显示模式，同时配置图片的的基本信息，包括图片类型，尺寸等。配置信息如图5所示，模块1为图形信息，包括选择raw/yuv/bmp/jpeg，及各种模式下的特性和图片尺寸。例如，打开1080p，12Bbits的mipi-raw图片点击图标 $C:\Users\YONGYO~1.DUA\AppData\Local\Temp\企业微信截图_15868466583106.png$ 配置pic_type为PIC_RAW，raw_type配置为MIPI_RAW，pix_length配置为RAW_BIT_12，width配置为1920，height配置为1080，然后点击 $C:\Users\YONGYO~1.DUA\AppData\Local\Temp\企业微信截图_15868467265768.png$ 选择需要打开的图像。点击 $C:\Users\YONGYO~1.DUA\AppData\Local\Temp\企业微信截图_15868472169835.png$ 可以显示当前图片RGB三通道的统计信息，统计信息如图6所示。点击 $C:\Users\YONGYO~1.DUA\AppData\Local\Temp\企业微信截图_15868473028086.png$ 调整图像效果，调整参数如图7所示，可以修改gamma/awb/ob/clip 信息，修改具体参数然后点击enable_ca生效。当前打开的图像为mipi-raw，则可点击 $C:\Users\YONGYO~1.DUA\AppData\Local\Temp\企业微信截图_15868468183785.png$ 转换mipi-raw为arm-raw。

note 1: 统计信息显示窗口自适应统计信息大小，不支持放大功能。

$C:\Users\YONGYO~1.DUA\AppData\Local\Temp\企业微信截图_15847626315696.png$

Figure 5: Hobot player图像显示.

../../_images/9e8dcf38d50734820a99e53d47232ea2.png

Figure 6: Hobot player rgb统计信息.

$C:\Users\YONGYO~1.DUA\AppData\Local\Temp\企业微信截图_158683258122.png$

Figure 7: Hobot player图像效果调整.
